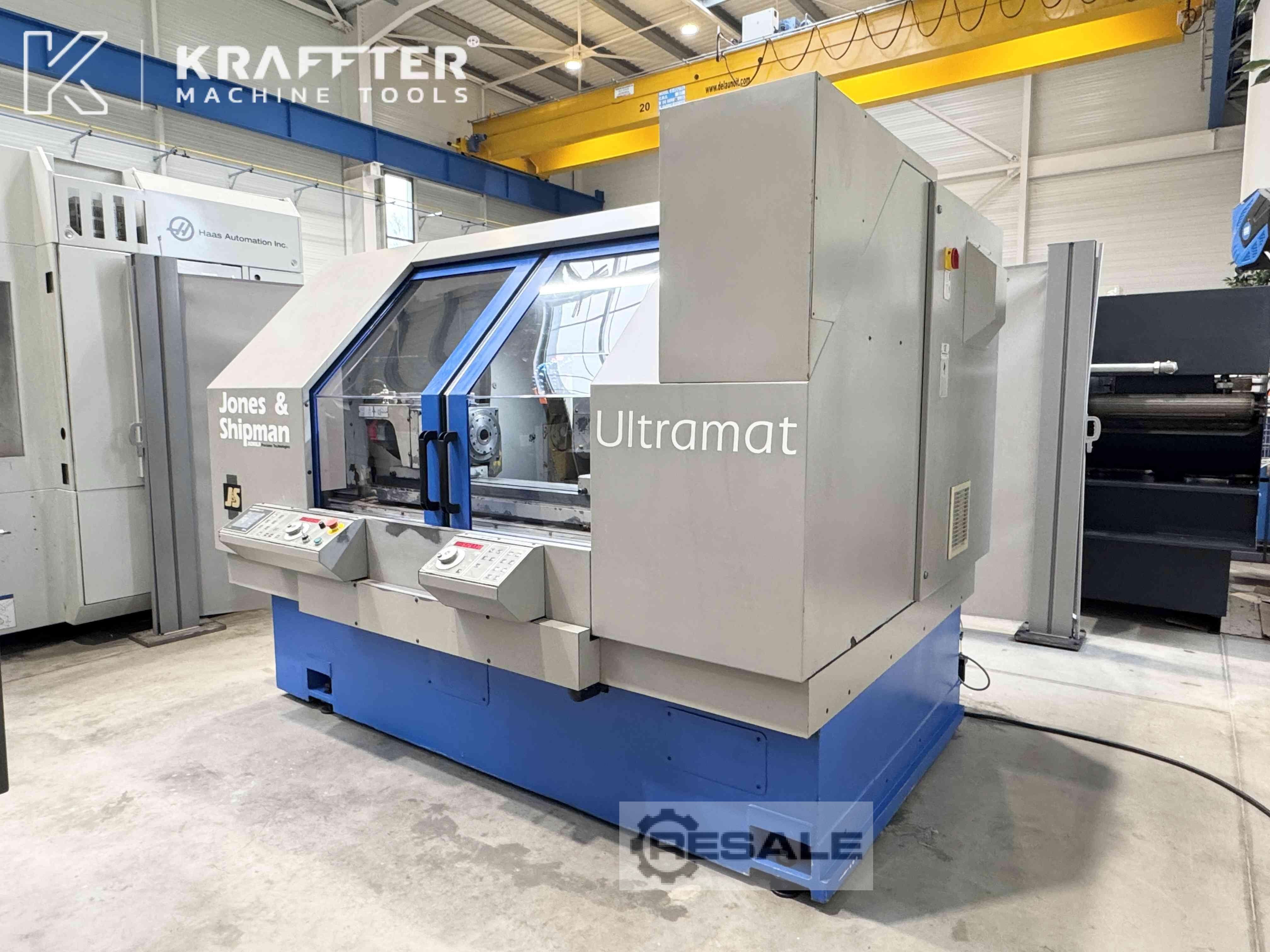

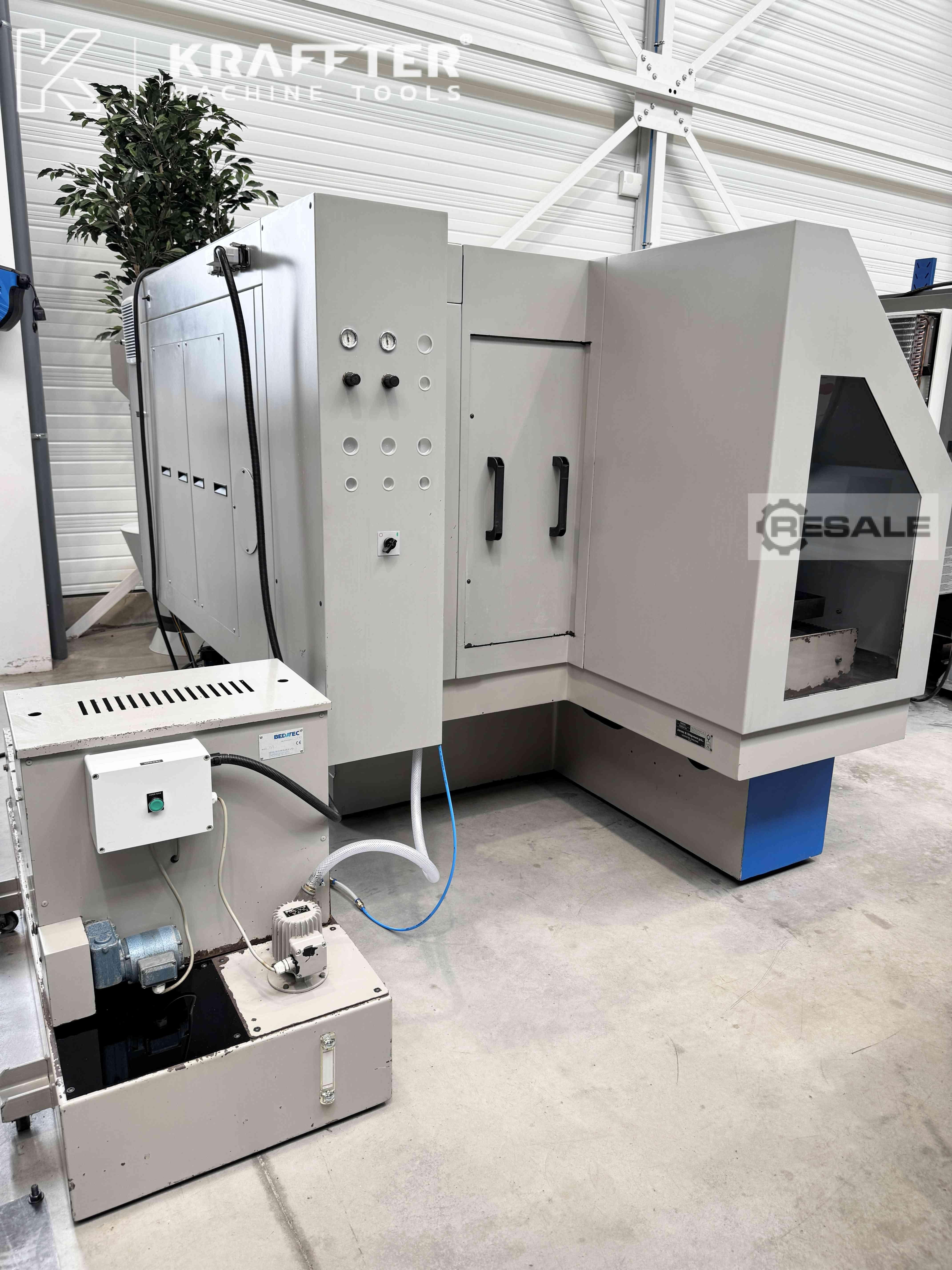

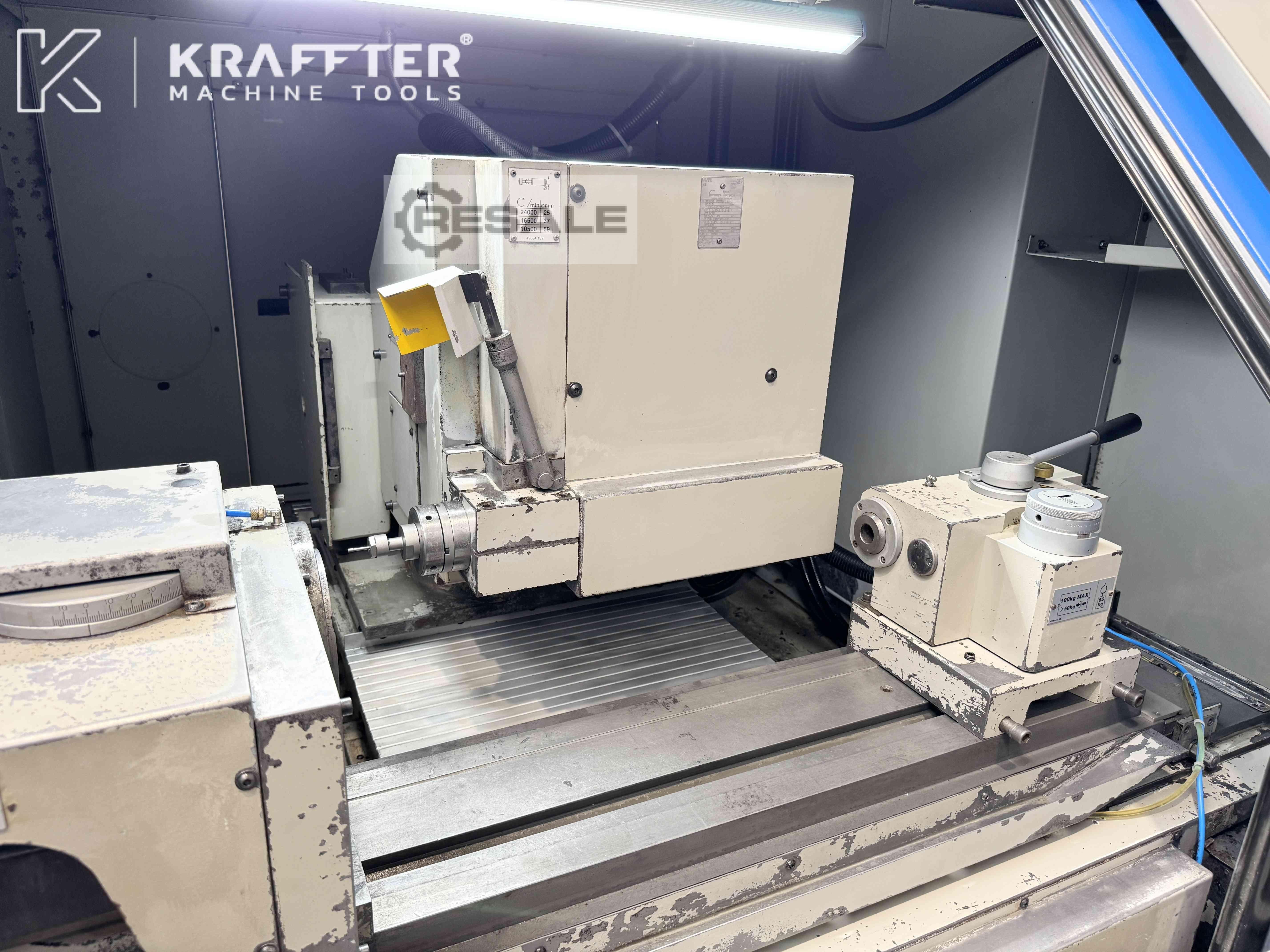

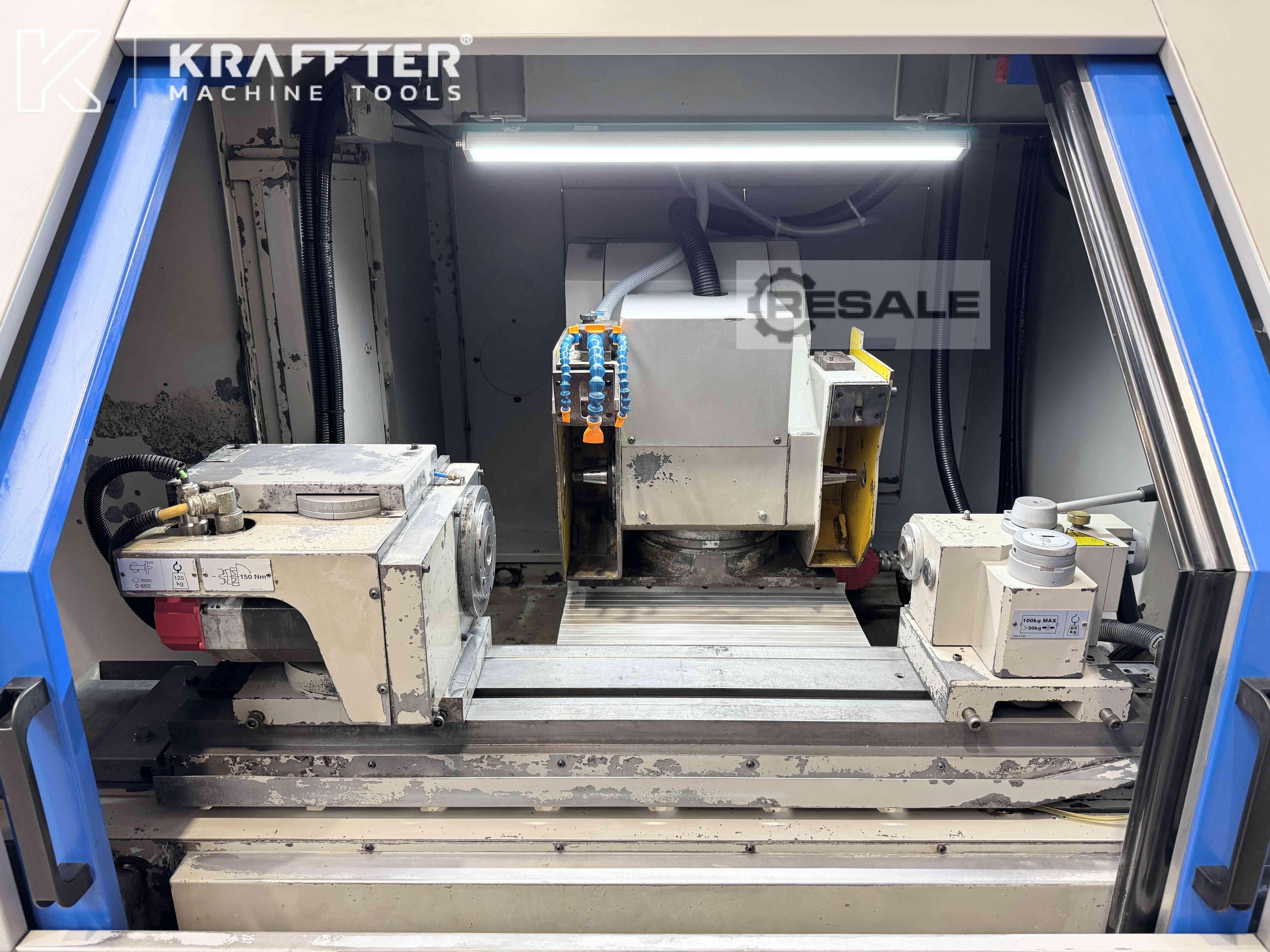

JONES & SHIPMAN Ultramat-X CNC-Rundschleifmaschine für den Innen- und
Außenbereich
TECHNISCHE MERKMALE:
Abstand zwischen den Punkten: 650 [mm]
Höhe des Spikes: 160 [mm]
Maximaler Durchmesser Schleifgeschwindigkeit: 300 [mm]
Maximale Länge Schleifgeschwindigkeit: 650 [mm]
Verfahrweg X-Achse: 260 [mm]
Maximale Geschwindigkeit Verfahrweg der X-Achse: 6000 [mm/min]
Auflösung der X-Achse: 0,0001 [mm]
Verfahrweg Z-Achse: 750 [mm]
Maximale Geschwindigkeit Verfahrweg der Z-Achse: 12000 [mm/min]
Auflösung der Z-Achse: 0,0001 [mm]
Maximale Drehzahl der Radspindel : 2672 [U/min]
Spindelleistung für die Schleifscheibe: 4 [kW]
Winkelweg der B-Achse: -190 / +45 []
Indexiergenauigkeit der B-Achse: 0,001 []
Münzhalter-Stift für Innenkegel: MT5

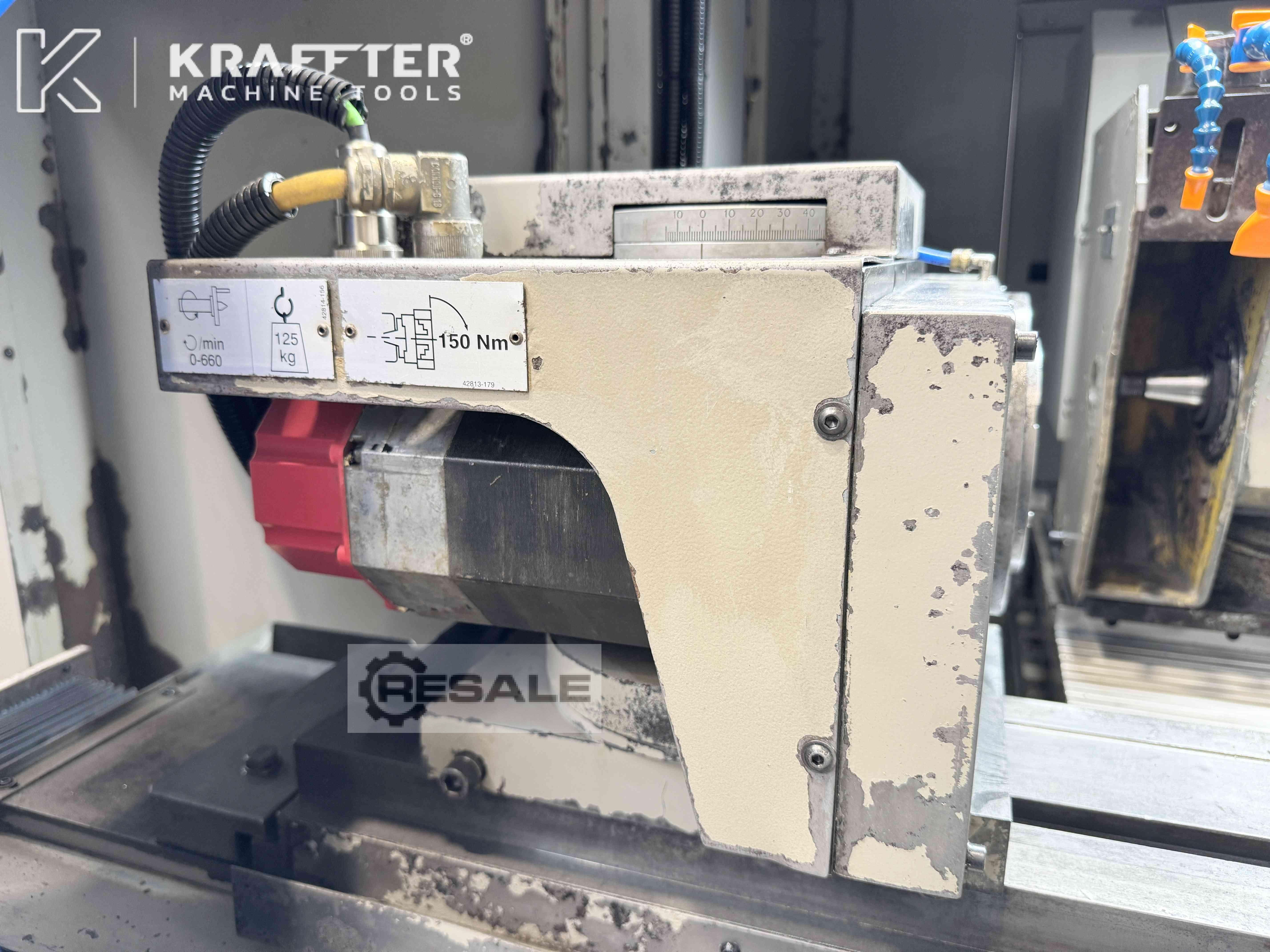

Maximale Drehzahl Werkstückspindel: 660 [RPM]
Maximales Gewicht Zulässiger Werkstückhalter mit Spindelstock
zwischen den Spitzen : 100 [Kg]
Drehwinkel des Werkstücks: +90 / -15 []

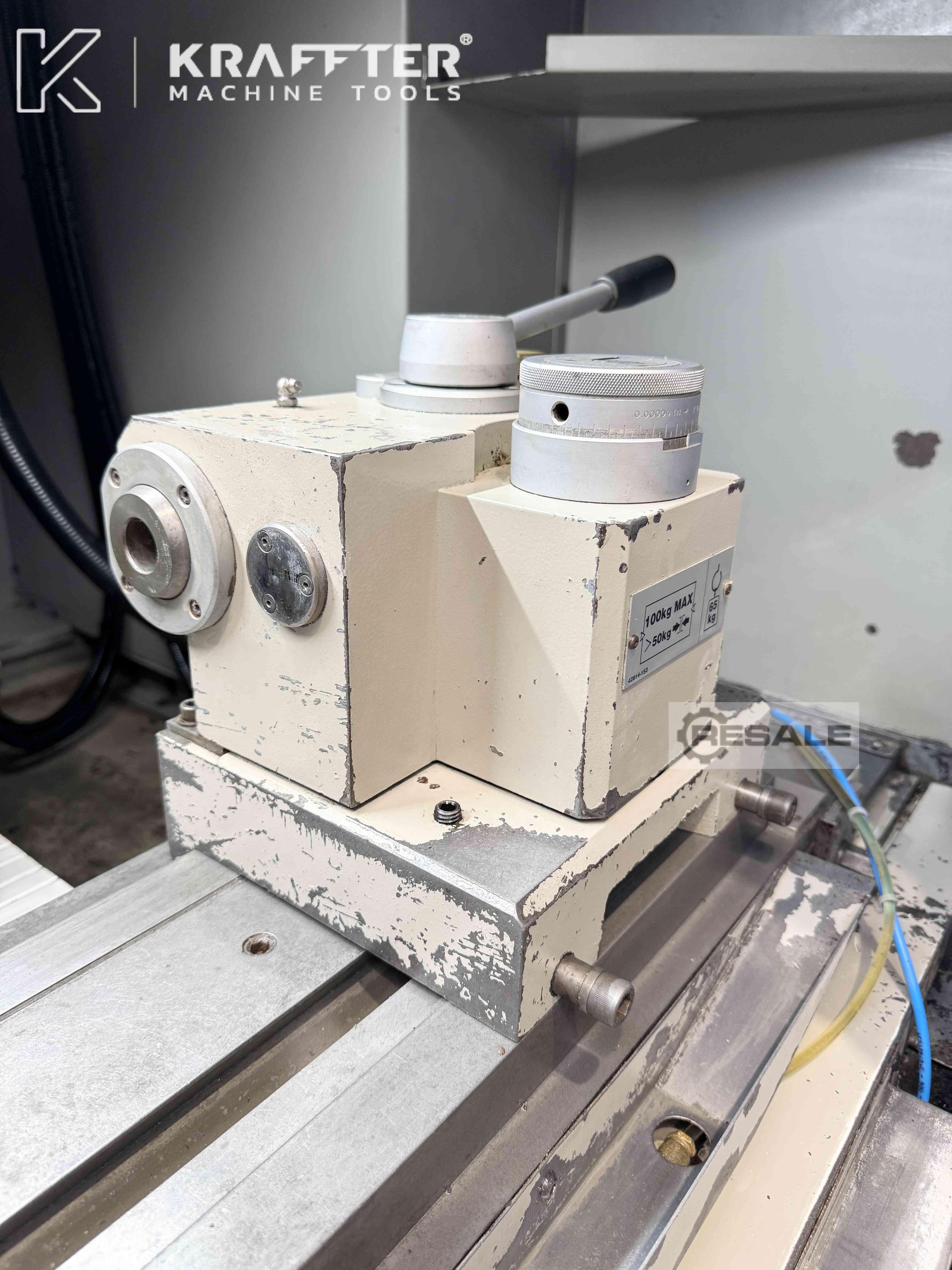

Reitstock-Konus: MT3
Hub der Reitstockhülse: 30 [mm]

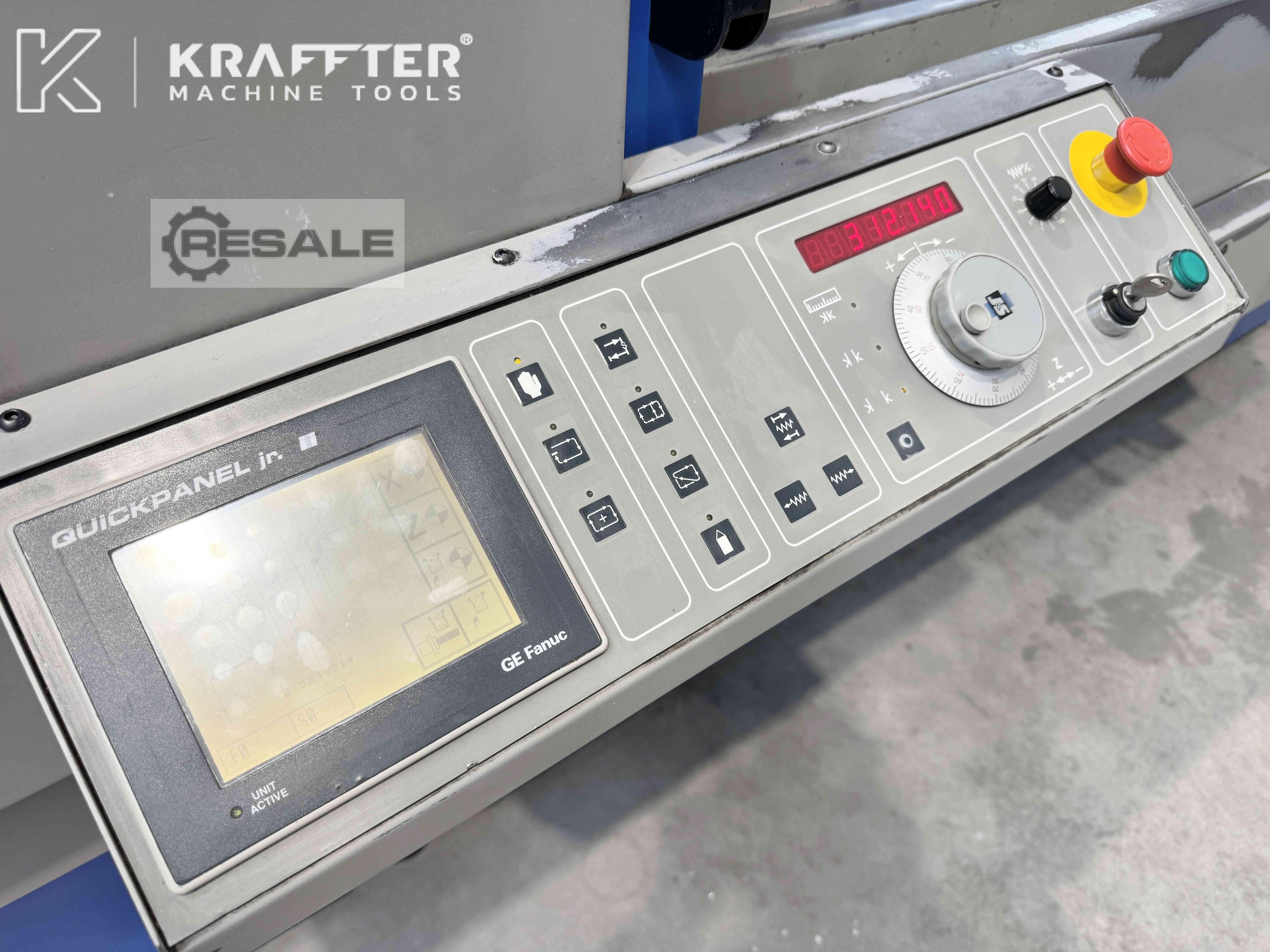

Touch-Bedienfeld: FANUC QuickPanel G E
Versorgungsspannung: 400 [V]
Gewicht: 5000 [kg]
ENTHALTENE AUSRÜSTUNG:
x1 manuelle B-Achse
x1
Frankreich
