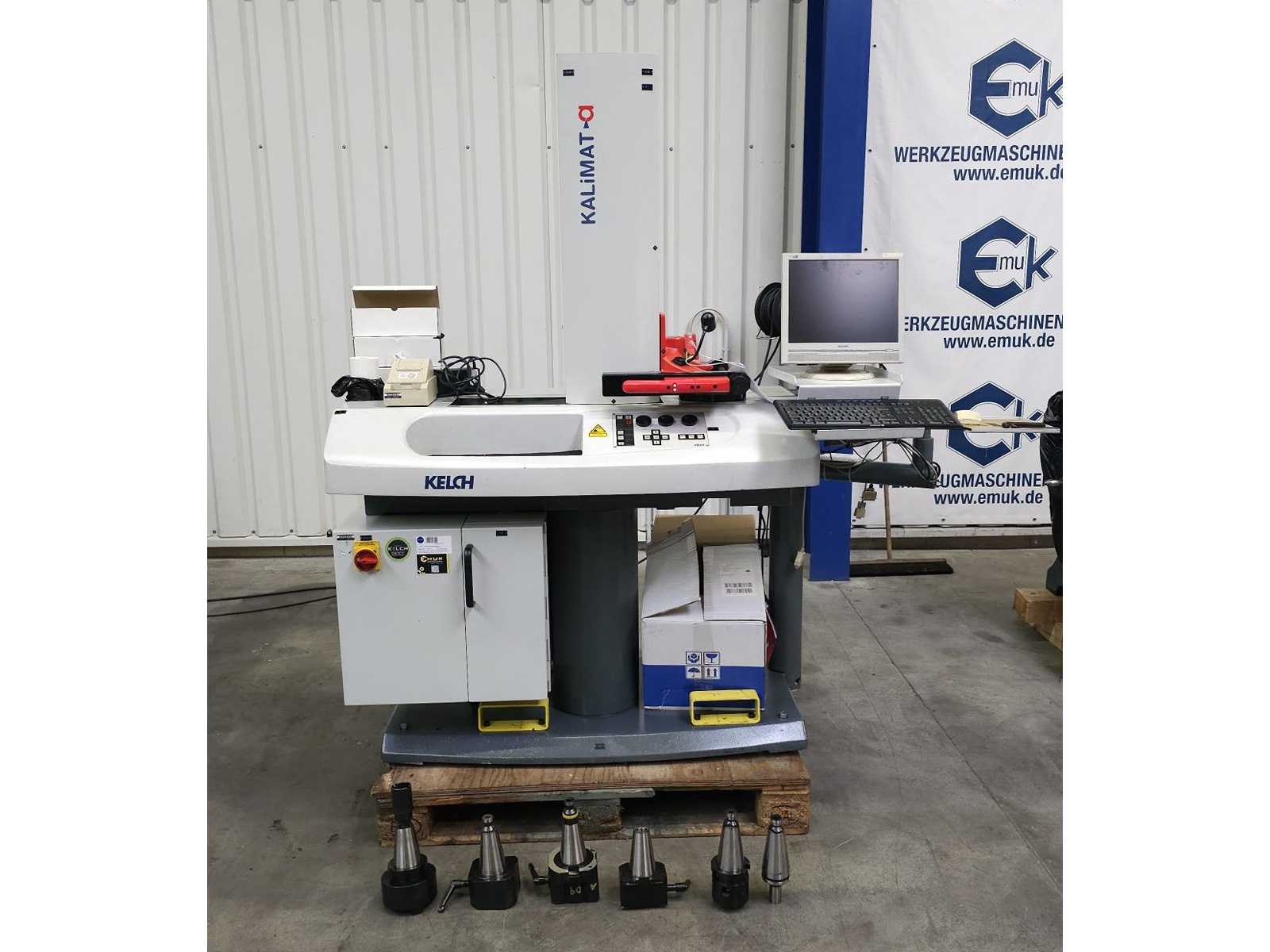

Werkzeugvoreinstellgerät - Baujahr 1998
Werkstatt PC - Baujahr 2008
Etikettendrucker - Baujahr 1999
--> Meßachsen <--
--> Beidachsig je 2 Präzisionsführungen im Kugrlumlaufsystem mit
höchster
Tragkraft verhindern mit je 2 Kugelumlaufschuhen pro Führungsbahn ein
Gieren
und Nicken der Meßschlitten.
--> Optoelektronische Meßsysteme Heidenhain LS, mittig in beiden
Meßachsen zur
Positionsbestimmung im Zentrum der Meßschlitten.
--> Werkzeugaufnahmen <--
--> Gehärtete Werkzeugspindel SK 50 mit Kegel in Lehrenqualität,
gelagert in
Präzisionswälzlagern für höchste Rundlaufgenauigkeit und
Reproduzierbarkeit.
--> Rotation der Werkzeugspindel über Tastendruck pneumatisch
klemmbar,
Positionierung 4x 90° für stehende Werkzeuge über pneumatische
Indexbolzen.
--> Schneidenabtastung <--
--> Hochwertiger Profilprojektor mit 150 mm Mattscheibendurchmesser
und 20-
facher Vergrößerung zur berührungslosen Messung und zum sicheren
Ablesen der
Schneideposition im Projektor.
--> Drehbares und feststehendes Fadenkreuz zur Überprüfung von
Radius und
Winkel der Werkzeugschneide.
- funktionsfähig - nicht instandsetzungsbedürftig
inkl. Messrechner, Etikettendrucker, Bildschirm und Tastatur
Deutschland
