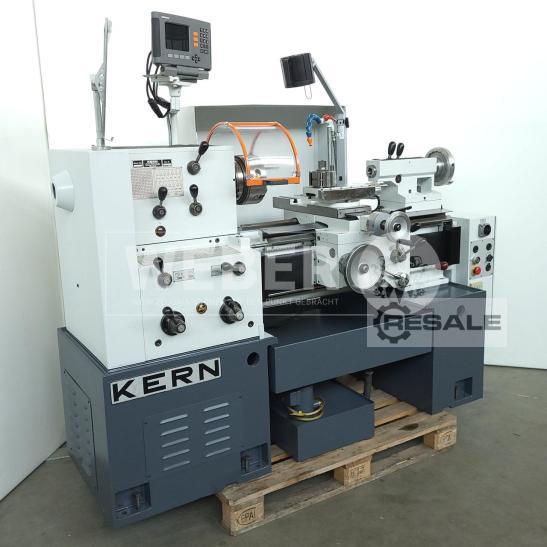

Die Maschine wurde teilüberholt.
Technische Daten:
Spitzenhöhe: 215 mm
Spitzenweite: 600 mm
Spindelbohrung: 50 mm
Bettbreite: 300 mm
Drehzahlen: 31,5 - 1400 1/min
Reitstockaufnahme: MK 4
Pinolenhub: 150 mm
Vorschübe:
Längsschlitten: 0,06 - 0,8 mm/U
Planschlitten: 0,044 - 0,6 mm/U
Motorleistung: 4 kW
Gewicht, ca.: 1500 kg
Abmessungen (BxTxH), ca.: 2150 x 110 x 1750 mm
Ausstattung:

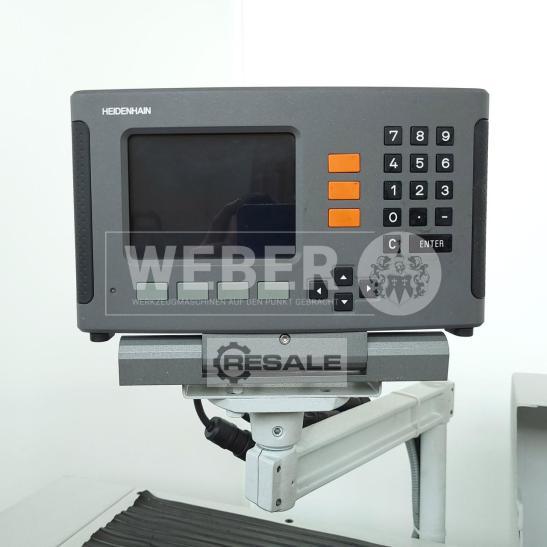

- 3-Achs-Digitalanzeig, Marke Heidenhain

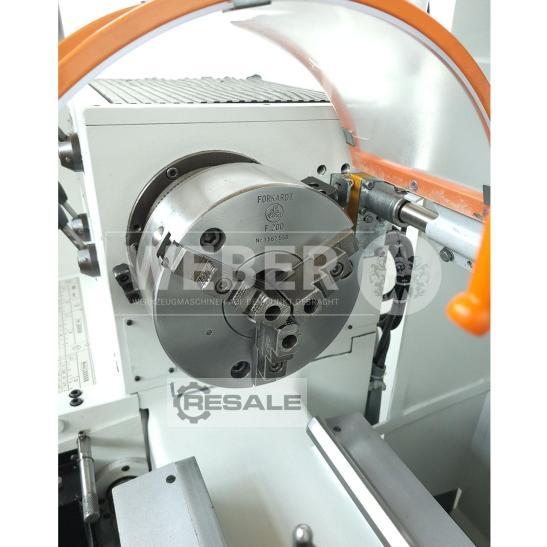

- 3-Backen-Drehfutter, Marke Forkardt 200 mm

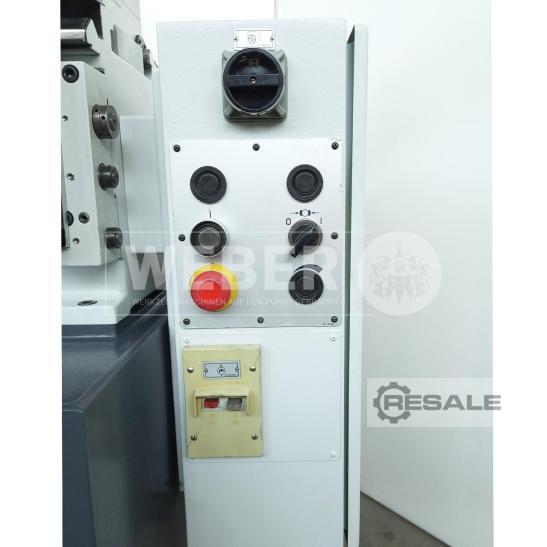

- Not-Aus-Schlagtaster

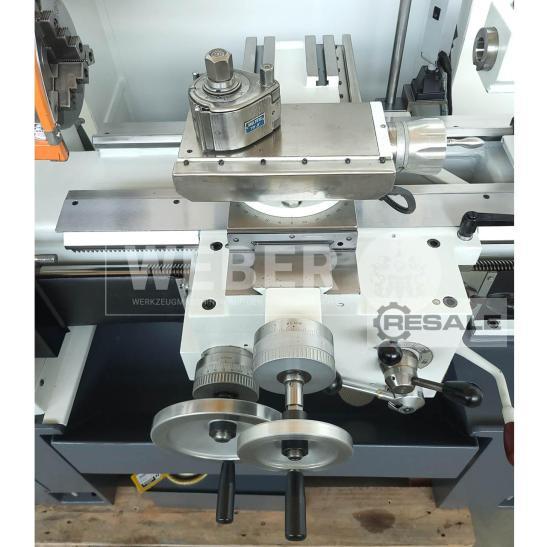

- Schnellwechselhalter System Multifix
- Zugspindelabdeckung
- Drehfutterschutz endschaltergesichert
- Maschinenlicht
- Kühlmitteleinrichtung
Folgende Arbeiten wurden durchgeführt:
- Maschine teilweise zerlegt
- Schadhafte Lager ausgetauscht
- Führungen in X- und Z_0 Achse geschliffen

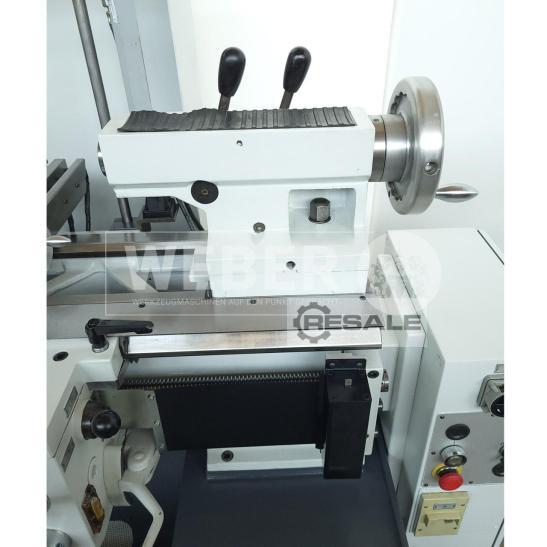

- Werkzeugaufnahme der Reitstockpinole geschliffen
- Abstreifer erneuert
- Teilweise Handräder erneuert
- Glasmaßstäbe überholt
- Prüfprotokoll der Maschinengeometrie nach DIN 8605 erstellt
