Umlauf-/Dreh Ø über Bett: 475 mm
Umlauf-/Dreh Ø über
Planschlitten: 260 mm
Schlittenweg plan: 260 mm
Spitzenweite:
1000 / 1500 / 2000 mm
Antriebsleistung: 22 kW
Getriebestufen
m= manuell / e= el.gesch.: 2 e
Spindelkopf DIN 55026 / DIN 55027:
A6 / 6
Spindel- Ø im vorderen Lager: 115 mm
Spindelbohrung:
78 / 70 mm
Drehzahlbereich (V-konstant): 1 - 3.000
U/min
Vorschubbereich plan: 1µ - 1.000 mm/U
Vorschubbereich
längs u. Gewinde: 1µ - 2.000 mm/U
Eilgang plan/längs: 5 / 10
m/min
Pinolendurchmesser: 70 mm
Pinolenweg: 120
mm
Pinolen-Innenkegel: 5 MK

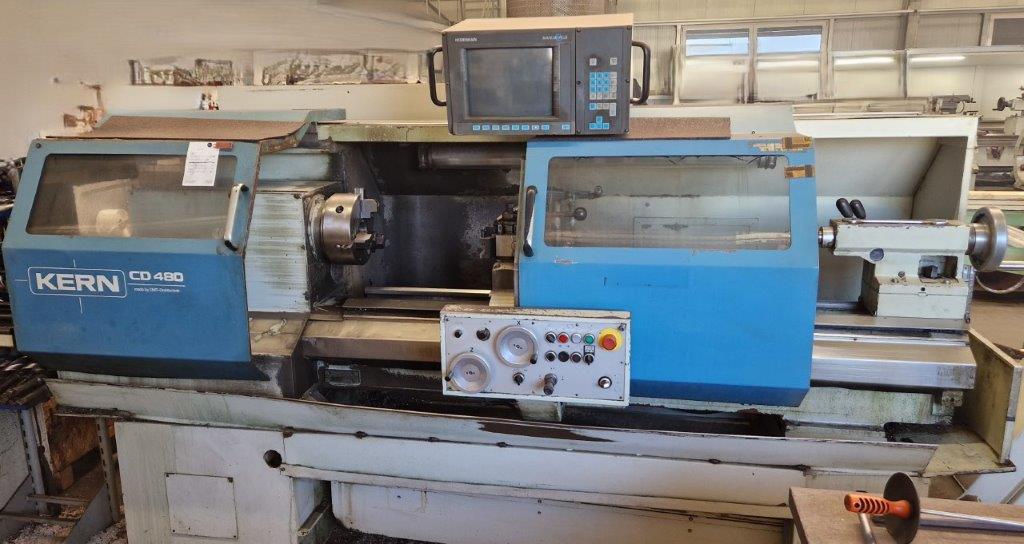

Der Einsatzbereich dieser Maschine
liegt in der Einzelteil und
Kleinserienfertigung von einfachen bis
zu den kompliziertesten Konturen.
Sie zeichnet sich aus
durch:
--> Bedienfreundlichkeit <--
- Alle
Bedienelemente liegen ergonomisch günstig und außerhalb des
Spänebereichs
- Die Schlitten können mit Handrädern verfahren
werden, zusätzlich ist der
Fahrweg pro Handradumdrehung vom
Bediener veränderbar
- Vorschub und Drehzahl bzw.
Schnittgeschwindigkeit können während der
Bearbeitung über die
Korrekturschalter geändert werden.
--> Präzision
<--
- Bettschlitten-Führungen mit nachstellbaren Keilleisten
garantieren eine lange
Dauergenauigkeit
-->
Arbeitsbereich <--
- Große Drehzahlbereich bei hoher
Leistung, mit und ohne Getriebe
- Hohe Vorschubkräfte erlauben
den Einsatz von modernen Werkzeugsystemen
- Große Eilgänge
minimieren die Nebenzeiten.
- 1x Reitstock
- 1x
Lünette
- Spannbacken für
Drehfutter
