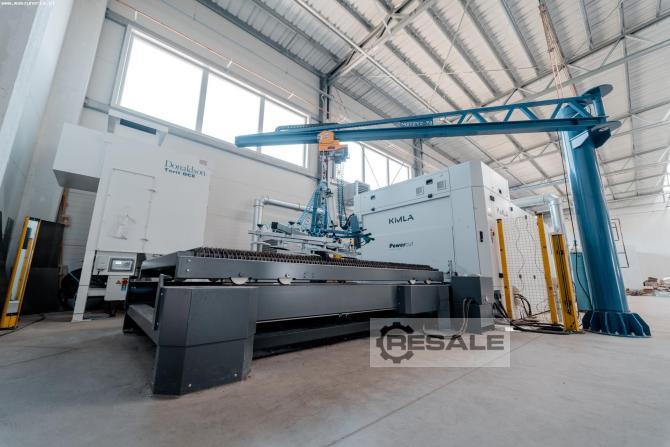

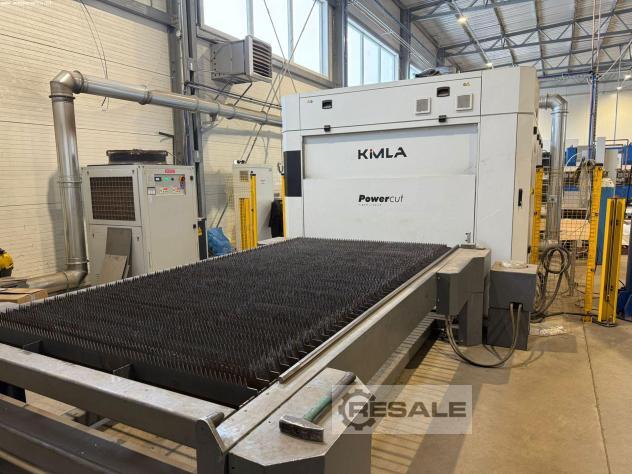

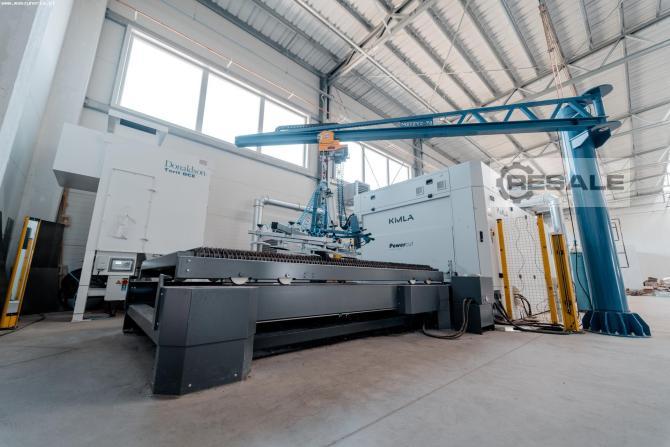

Laserschneidmaschine KIMLA POWERCUT LF 1530 6 kW wurde 2022 in Polen
von POLCOM Przemysław Kimla gebaut. Die Maschine, die sich durch eine
Reihe modernster Systeme und technischer Lösungen auszeichnet, wird
zum Schneiden von Blechen, Rohren und Profilen eingesetzt. Die
Bearbeitung erfolgt mit einem stabilen 6-kW-Lichtwellenleiterstrahl,
der von einem Resonator mit höchster Energieeffizienz erzeugt wird.
Das Fokussierlinsensystem im Inneren des Schneidkopfes wiederum sorgt
für eine optimale Laserstrahlgeometrie für verschiedene
Werkstücktypen.
Alle linearen Achsen (X,Y,Z) werden von leistungsstarken
Servoantrieben mit innovativer
Echtzeit-Ethernet-Datenübertragungstechnologie angetrieben. Diese
Technologie ermöglicht die Konfiguration von vier Bewegungsparametern
(Position, Geschwindigkeit, Beschleunigung und Gieren). Diese Lösung
garantiert eine noch nie dagewesene Maschinendynamik, insbesondere
beim Schneiden komplexer Formen. Der gesamte Bearbeitungsprozess wird
außerdem durch das automatische Palettenwechselsystem unterstützt,
das das gleichzeitige Be- und Entladen von Werkstücken während des
Schneidprozesses ermöglicht.
Der Faserlaser POWERCUT LF 1530 wird mit einer umfangreichen
Ausstattung angeboten, zu der unter anderem ein interaktives
Steuerungssystem gehört, das CAD/CAM-Software und CNC-Steuerung
integriert. Zu den vielen Vorteilen einer solchen Lösung gehört,
dass der Maschinenbediener jederzeit die Möglichkeit hat, die
Geometrie zu bearbeiten, zu korrigieren, zu ändern, auszulegen, einen
Pfad zu erzeugen und die Arbeit fortzusetzen. Das System verfügt
außerdem über eine automatische Nesting-Funktion mit Modulen für
das Produktionsmanagement, die die Bearbeitung von Aufträgen und die
Herstellung von Teilen aus vorbereiteten Bibliotheken ermöglicht.

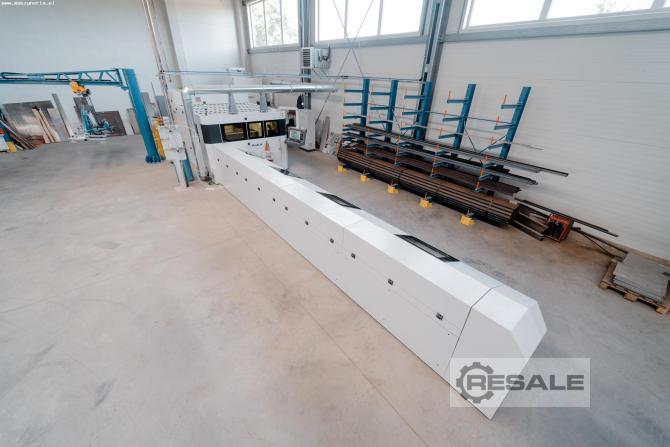

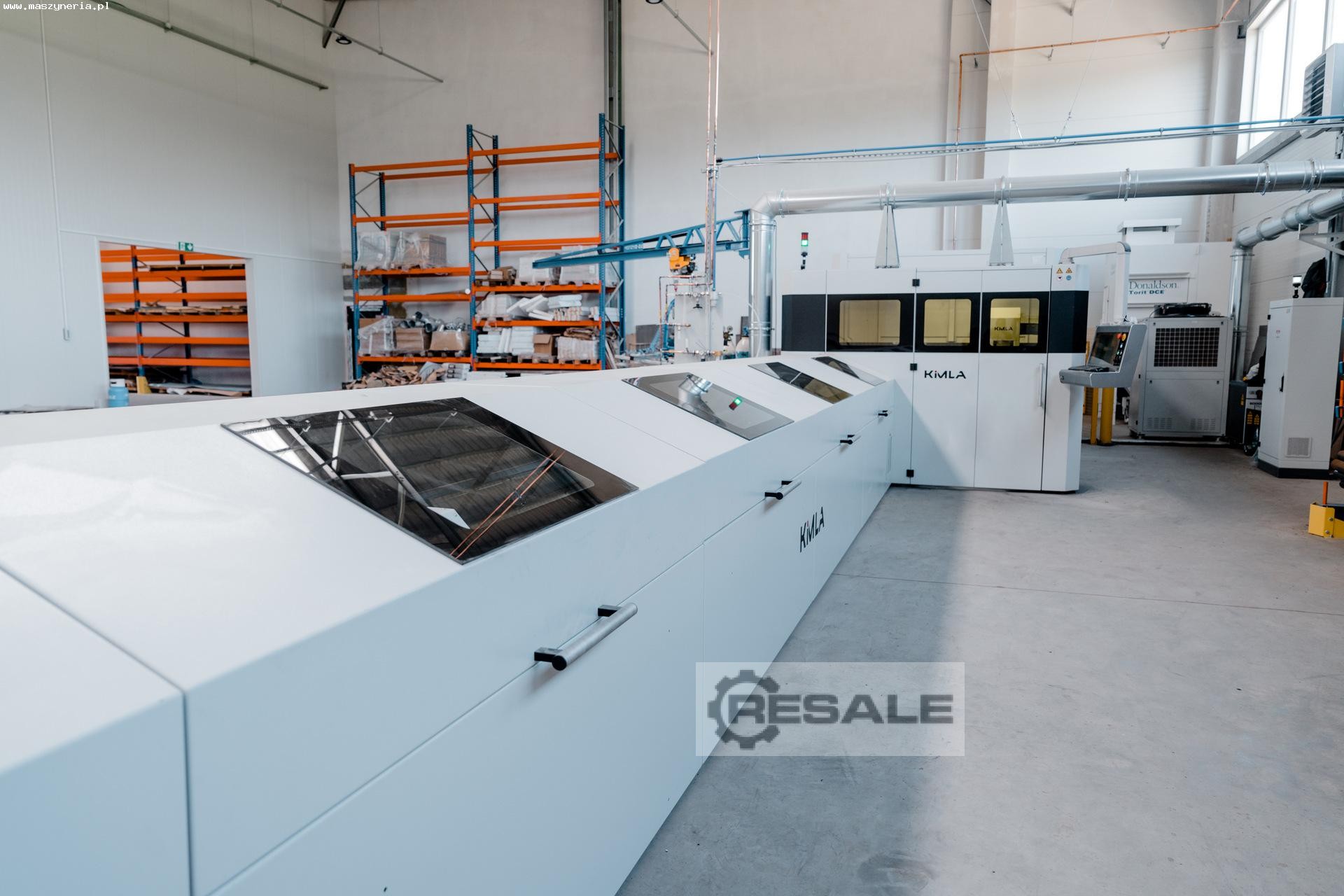

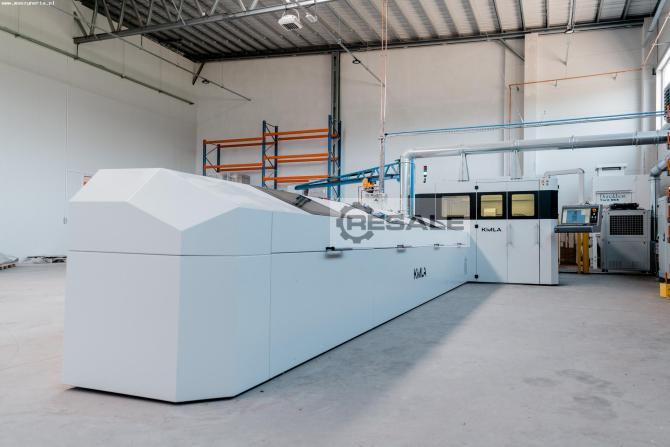

Die Rohr- und Profil-Laserschneidmaschine KIMLA POWERCUT wurde im
Februar 2023 installiert und in Betrieb genommen. Seitdem hat die
Maschine insgesamt nur 4450 Stunden gearbeitet.
Technische Daten des fiber laser KIMLA POWERCUT LF 1530
- Laserleistung: 6 kW
- Vorschub in der X/Y/Z-Achse: 1500/3000/120 mm
- Vorschubgeschwindigkeit in der X/Y/Z-Achse: 180/180/70 m/min
- maximale Blechgröße: 3050 x 1550 mm
- Maximales Blechgewicht: 900 kg
- maximaler Querschnitt des rechteckigen Profils: 100×100 mm
- minimaler Querschnitt des rechteckigen Profils: 20×20 mm
- maximaler Rohrdurchmesser: 150 mm
- minimaler Rohrdurchmesser: 20 mm
- Höhe des Arbeitstisches: 850 mm
- Tischwechselgeschwindigkeit: 1 m/s
- Betriebsstunden: 4450 h
- Luftdruck: 7 bar
- Stickstoffdruck: 30 bar
- Sauerstoffdruck: 10 bar
- Spannungsversorgung: 3x 400 V; 50 Hz
- Abmessungen der Maschine ohne Zusatzausrüstung (L x B x H): 4400 x
2800 x 2400 mm
- Gewicht der Maschine KIMLA POWERCUT LF 1530: 10000 kg
Ausstattung der Laserschneidanlage KIMLA
- CNC-Steuerung
- CAD/CAM-Software
- integriertes System zum Schneiden von Rohren und rechteckigen
Profilen
- Laserquelle IPG mit Sicherheitsmodul und Leistungskontrollsystem
- Möglichkeit zum Schneiden mit Druckluft
- automatisches Palettenwechselsystem
- System zur automatischen Erkennung der Blechposition und zur
Anpassung der Werkzeugbahn an die jeweilige Position
- spezieller parametrischer Laserstrahlmodulator mit der Möglichkeit,
die Modulationseigenschaften zu gestalten
- System zur automatischen Kalibrierung der Düsenhöhe
- Linearmotoren 20 kHz in allen Achsen
- Messskalen: RENISHAW

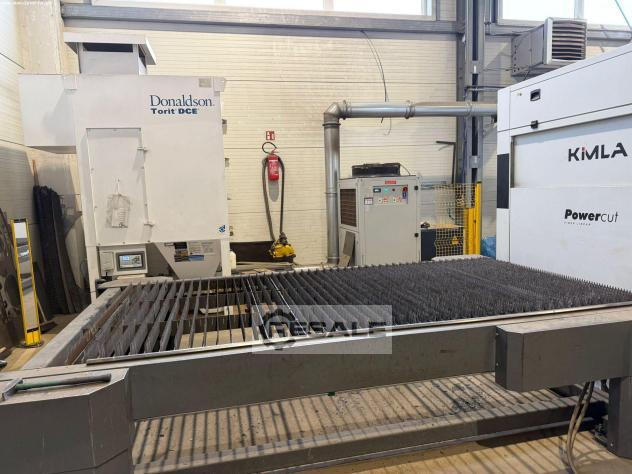

- Mehrkammerabsaugung DONALDSON Torit DCE mit Impulsreinigung
- zweiseitiger Torantrieb
- multifunktionales Bedienfeld
- integriertes Kühlsystem mit digitaler Temperaturstabilisierung
- Arbeitstisch mit präziser mechanischer Verriegelung
- Schneidgasversorgungssystem (Sauerstoff und Stickstoff) mit
Druckregelung und Schutz vor Druckabfall
- RJ45-Anschluss
- USB-Anschluss
- Abfallbehälter
