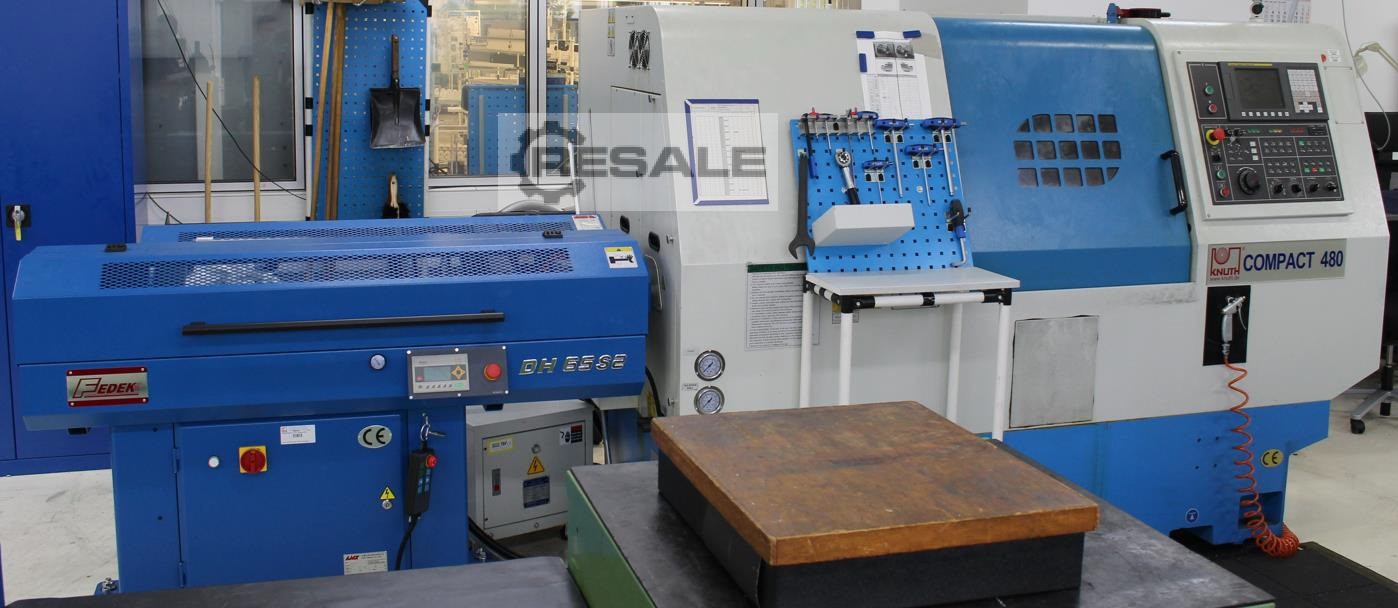

Knuth CNC Schrägbett-Drehmaschine Compact 480 incl. Stangenlader
1,2m
Gebrauchtmaschine
•
mit Fanuc 0i-Mate TD und Manual Guide 0i
•
Spindeldurchlass 51 mm
•
Antriebsleistung 11/15 kW
•
hydraulischer 10-fach Werkzeugrevolver
•
hydraulisches 3-Backen Kraftspannfutter 200 mm
•
Eilgang 30 m/min.
Baujahr: 2012 / 1. Hand
Verfügbar ab KW44/2025
Maschine wurde ausschließlich für Kleinserie und Betriebsmittelbau
eingesetzt

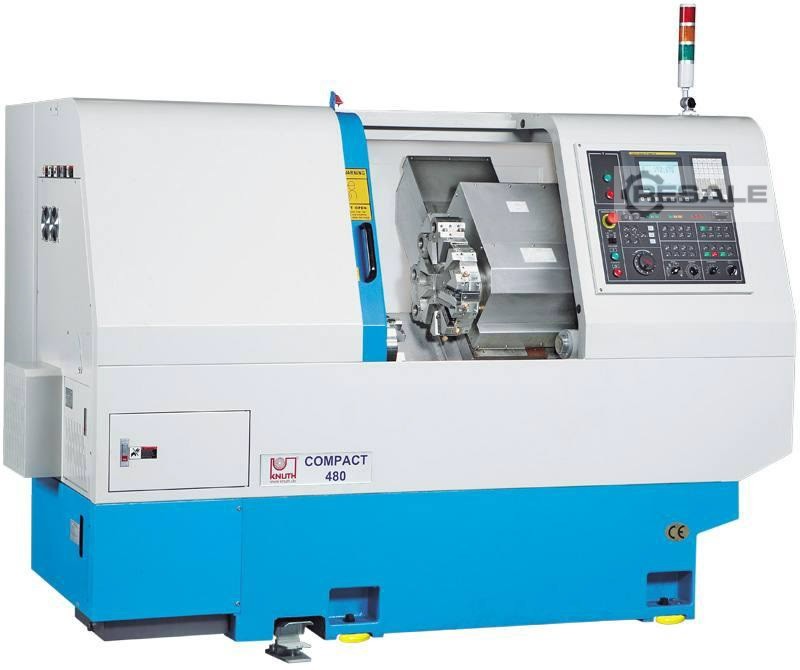

Die Compact 480 ist eine Allround-CNC-Drehmaschine auf der Basis einer
schweren und verwindungs-steifen 45° Schrägbett-Konstruktion aus
Meehanite-Guss. Dadurch werden auch bei hoher Zer-spanungsleistung
beste Drehergebnisse erzielt.
•
kompakte, platzsparende Bauweise in modernem Design
•
Linearführungssystem in den Achsen minimiert Reibung und Verschleiß
und garantiert eine lange servicefreie Lebensdauer sowie
gleichbleibende Genauigkeit bei hoher Stabilität
•
breite Flachriemen zwischen Hauptspindel und Motor zum kraftvollen,
schlupffreien Antrieb
•
geschlossene, kräftige Hauptspindellager für vibrationsarmen,
präzisen Rundlauf
•
Spänewanne und Kühlmittelbehälter befinden sich direkt unter dem
Arbeitsbereich für opti-male Späne- und Kühlwasserabführungen
•
geschlossener Arbeitsraum für sicheres verschmutzungsfreies
Arbeiten
Technische Daten
Arbeitsbereich
Werkstückdurchmesser über Bett
480 mm
Werkstückdurchmesser über Support
321 mm
Verfahrweg X-Achse
124 mm
Verfahrweg Z-Achse
520 mm
Standard-Bearbeitungs Ø x Länge
210x508 mm
Maschinenbettschräglage
45 °
Hauptspindel
Spindeldrehzahl
4500 min-1
Spindelaufnahme
A2-6
Spindeldurchlass
51 mm
3-B-Hydraulikfutter
200 mm / 8"
Vorschub
Eilgang
30000 mm/min
Werkzeugträger
Bohrstangenhalter
40 mm
Anzahl der Werkzeugplätze
10 Stück
Abmessungen Werkzeugschaft
25x25 mm
Reitstock
Reitstockkonus
MK 4
Reitstockpinolendurchmesser
65 mm
Reitstockpinolenverfahrweg
50 mm
Antriebsleistungen
Motorleistung Hauptantrieb (cont./30 min)
11/15 kW
Maße und Gewichte
Abmessungen
3099x1390x1690 mm
Gewicht
2900 kg

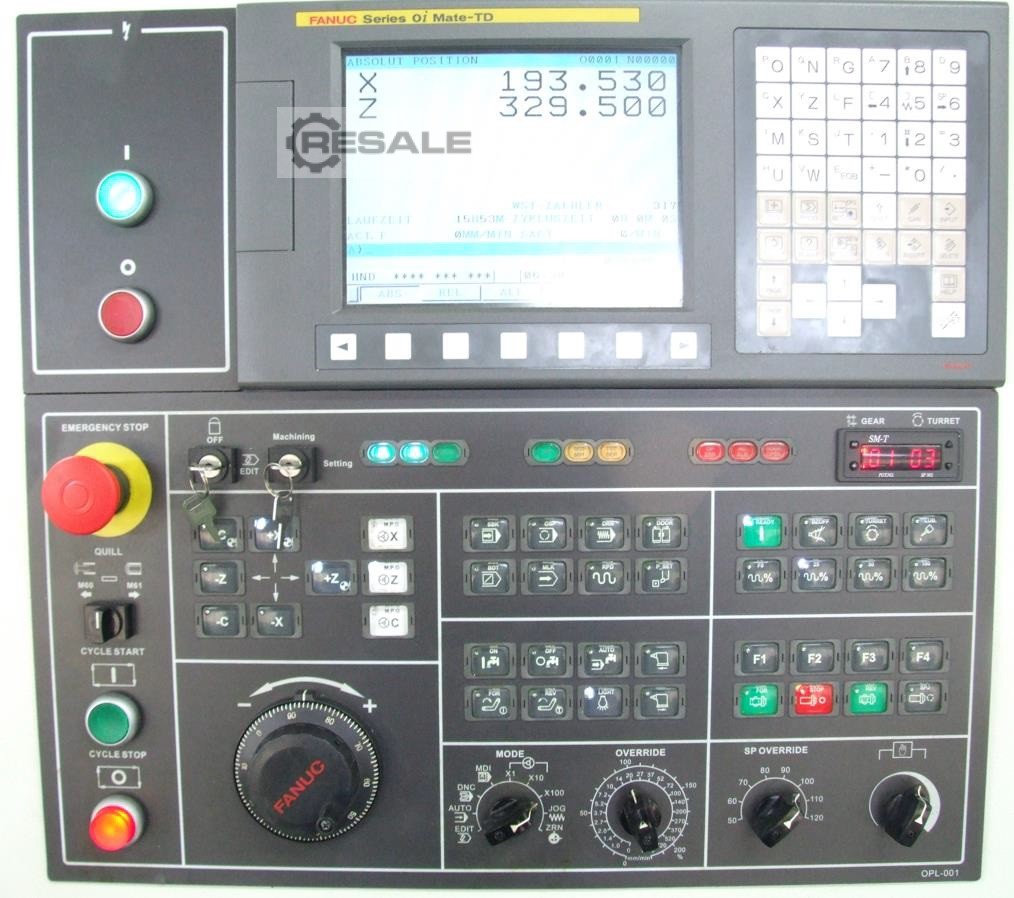

Steuerung
Fanuc 0i-Mate TD mit Manual Guide 0i
Hohe Performance für eine exzellente Produktivität
•
einfache Erstellung komplexer Konturverläufe
•
erweiterte Festzyklen, grafisch unterstützt
•
G- und M-Code Hilfe
•
ISO CODE Programmierungsassistent
•
DIN / ISO Programmierung
•
grafische Simulation für die zuverlässige Kontrolle der
NC-Programme
•
hohe Kompatibilität zu vorhandenen erstellten Fanuc CNC-Programmen
•
Port für Speicherkarte, Abarbeiten von Speicherkarte im DNC
Betrieb
•
digitales Hochleistungsservosystem an den Achsen
•
opt. freie M-Codes
•
opt. Relaisausgänge
•
RS-232 Schnittstelle
•
Mehrsprachigkeit
•
bedienerfreundliche Grafikanzeige zur visuellen
Teileprogramm-Überprüfung
•
erweiterte Hilfe-Funktion und Alarm-/Bedienungsarchiv
•
64 Werkzeugkorrekturpaare
•
Werkzeugstandzeitverwaltung: Die Werkzeuge können in Gruppen
unterteilt werden. Die im NC-Speicher abgelegten Standzeiten und
Werkzeugnummern jeder Gruppe werden über-sichtlich in Form einer
Tabelle angezeigt
•
konstante Schnittgeschwindigkeit
•
Prozesszeit und Teilezähler
Angebotsumfang
•
Knuth CNC Schrägbett-Drehmaschine Compact 480
•
Steuerung Fanuc 0i-Mate TD mit Manual Guide 0i
•

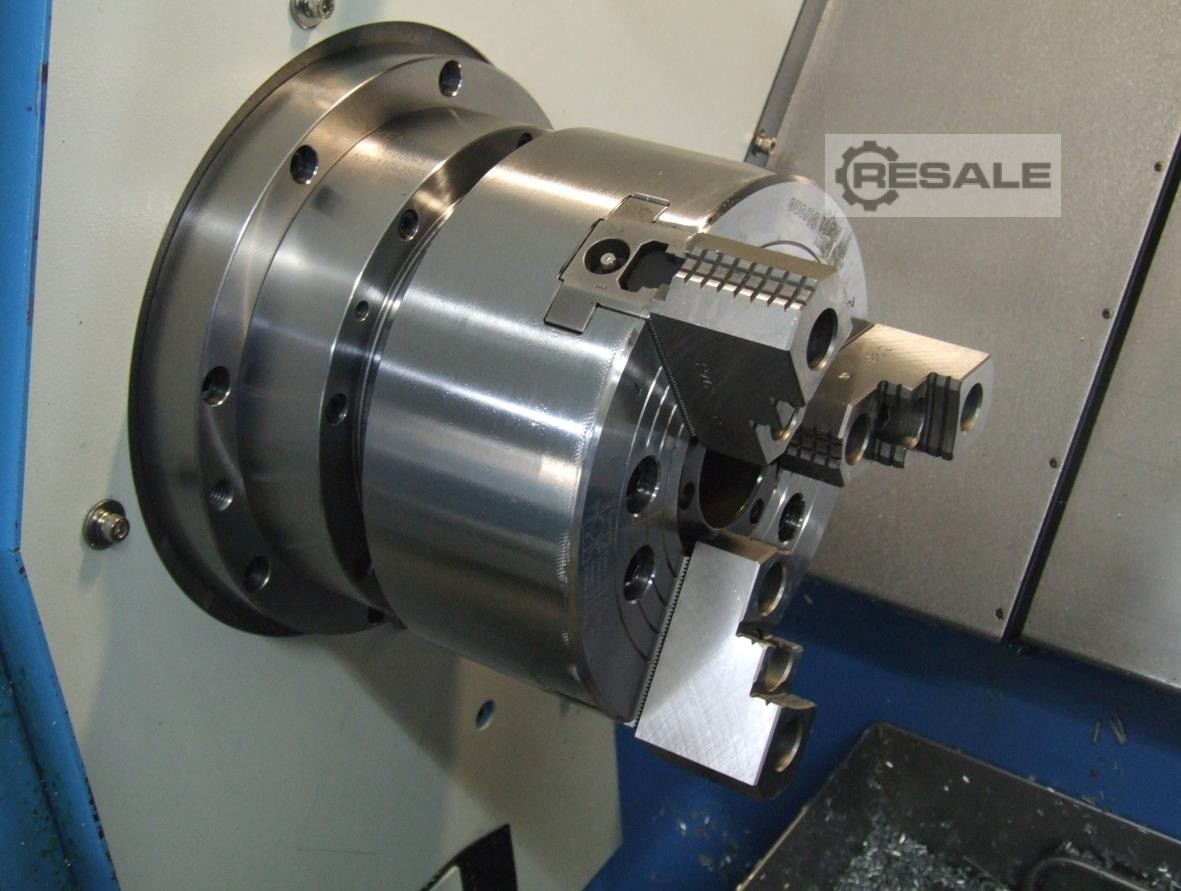

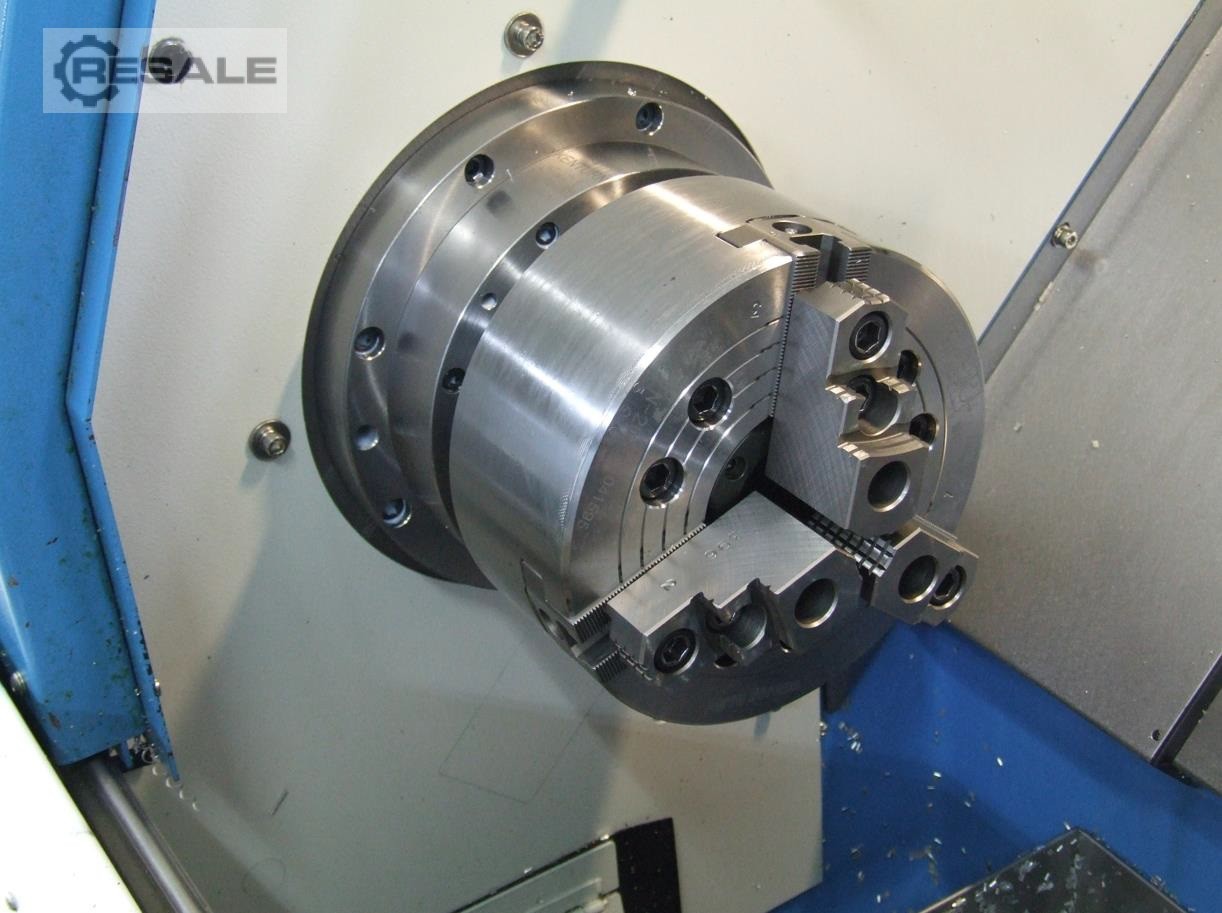

3-Backen-Kraftspannfutter 200 mm
•
Mechanisches Spannzangenfutter
•
10-fach Werkzeugrevolver incl. Bohrstangenaufnahmen
•
Hydraulischer Reitstock MK4
•
Kühlmittelsystem
•
Betriebsanleitung, Programmieranleitung
•

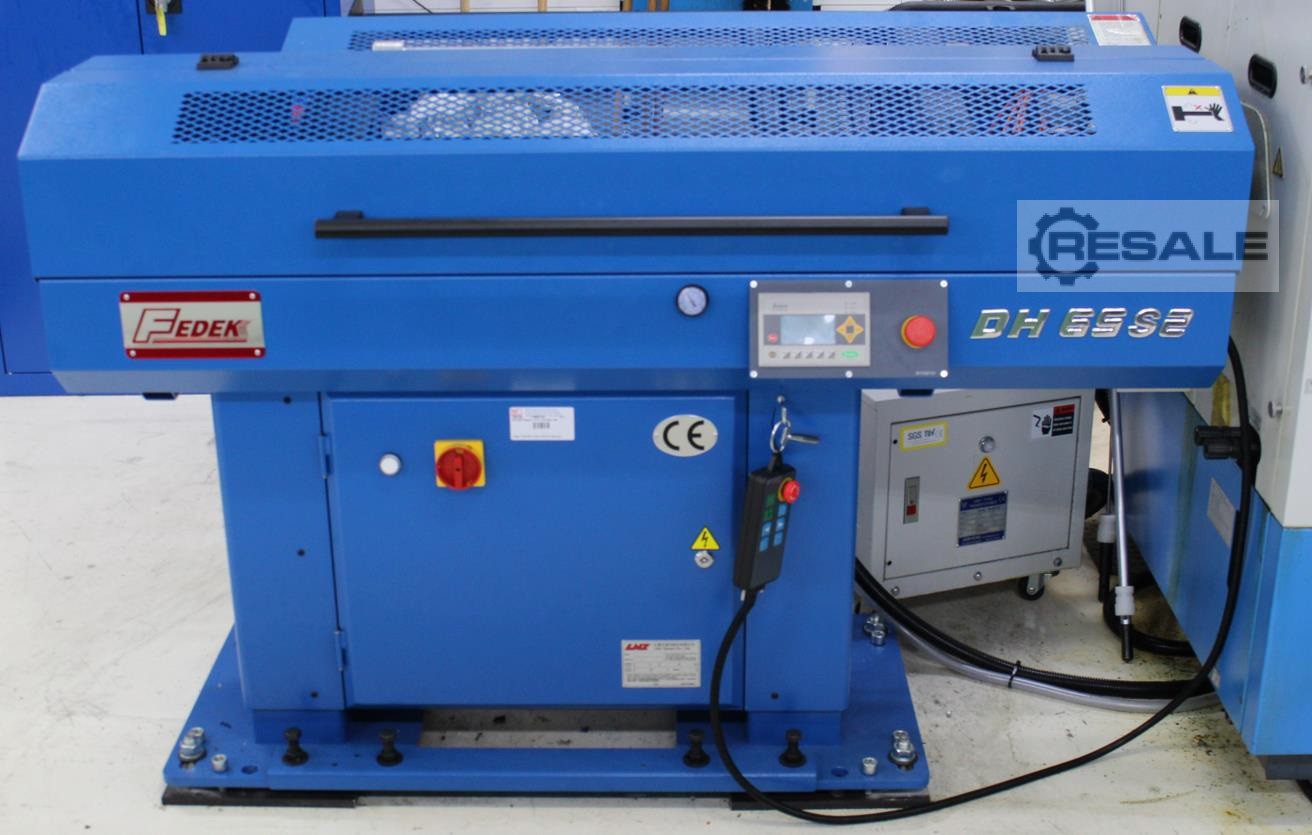

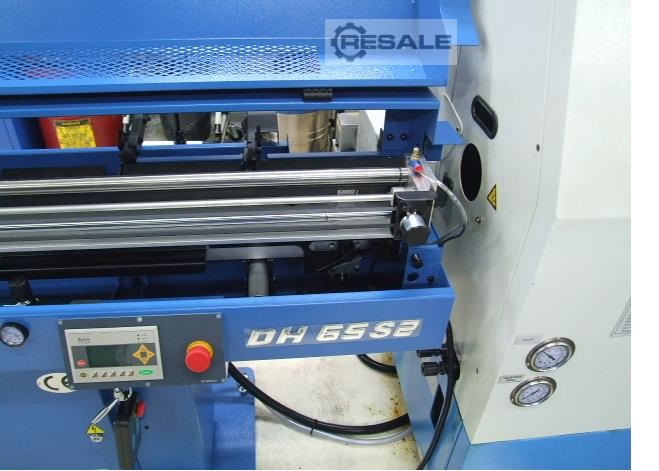

Stangenlader 1,2m DH-65S2
Deutschland
