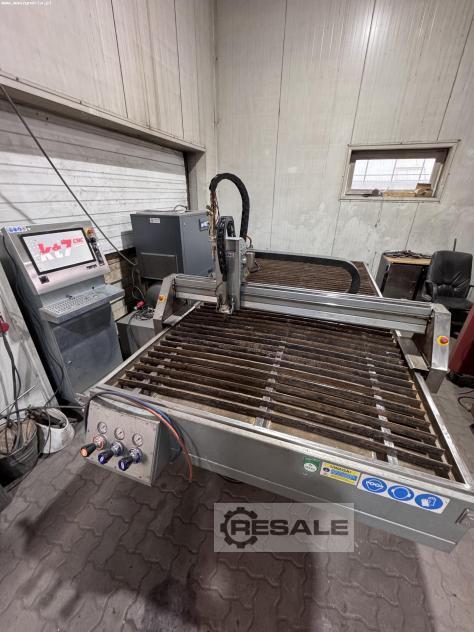

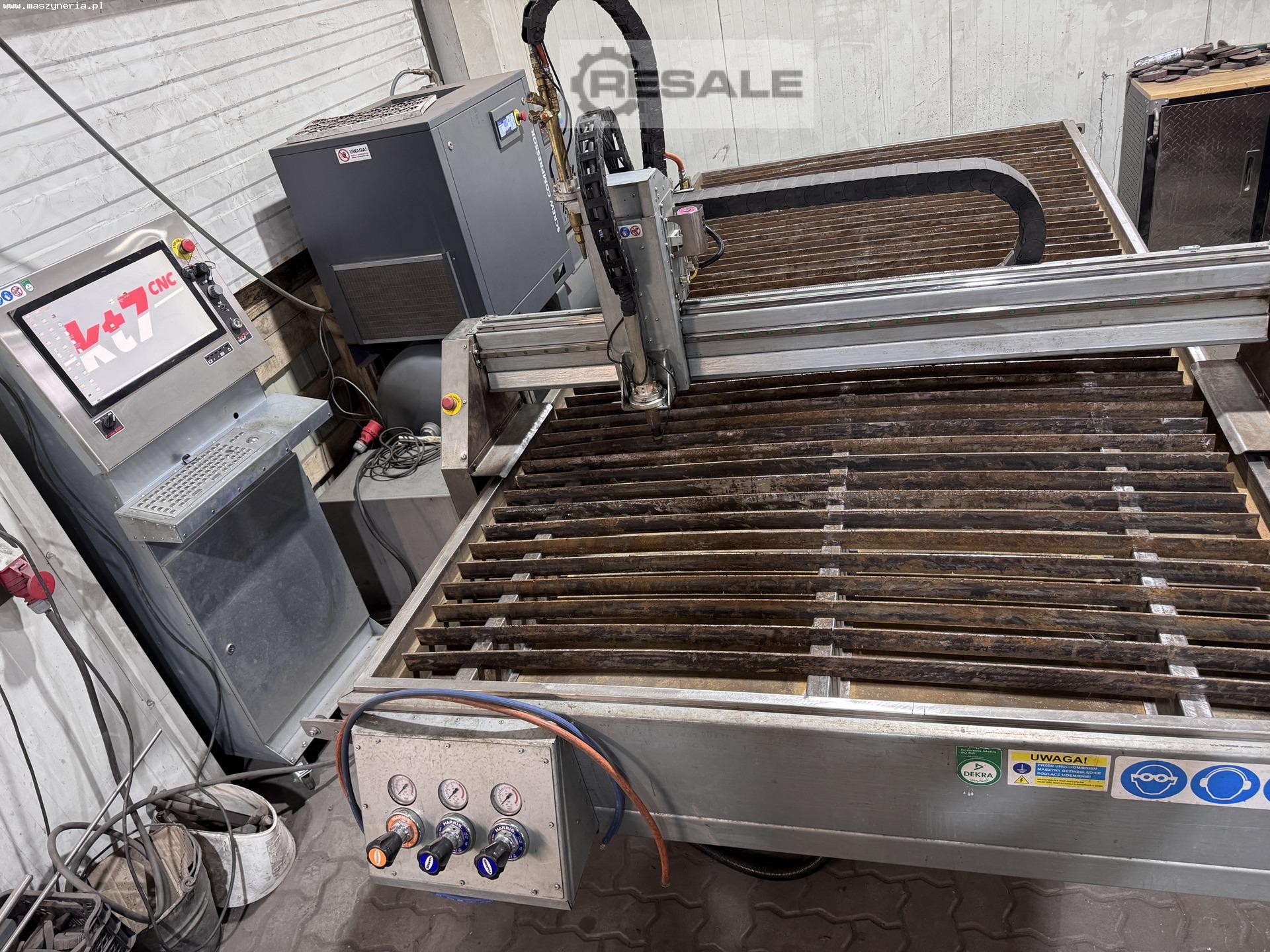

Plasmaschneidmaschine KT7 CNC KVPG 150-300 VOLCUT wurde im Jahr 2020
gebaut. Diese extrem leistungsstarke Maschine ist die perfekte Wahl
für das Präzisionsschneiden von Werkstücken mit einer maximalen
Dicke von 50 mm. Dies alles ist auf den Einsatz einer Reihe
innovativer Technologien zurückzuführen, die die Produktionsprozesse
bei maximalem Bedienungskomfort deutlich verbessern.
Die Bleche werden auf einem mit Wasser oder einem anderen Kühlmittel

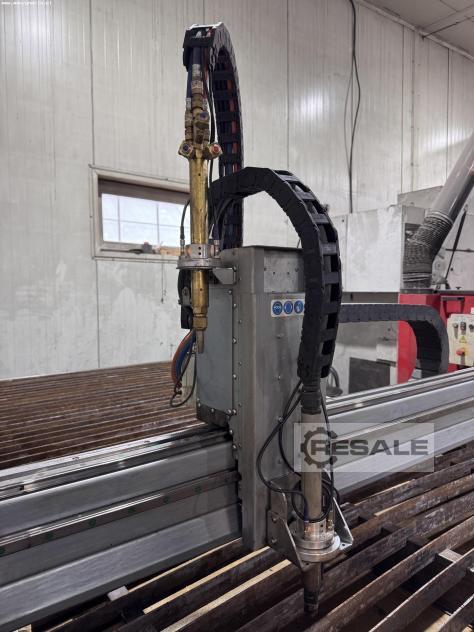

gefüllten Wassertisch mit zwei Brennern (einem Sauerstoffbrenner und
einem Plasmabrenner) bearbeitet. Jeder Brenner ist mit einem
speziellen TSC-System (Torch Sensor Control) ausgestattet, das die
Brenner vor versehentlicher Beschädigung schützt. Durch die
Bearbeitung unter Wasser entfällt die Notwendigkeit von
Filtersystemen sowie weiterer sekundärer Prozesse, wie z. B. das
Schleifen. Um Rost zu vermeiden, ist die
Plasma-Sauerstoff-Schneidmaschine KVPG 150-300 VOLCUT außerdem
vollständig verzinkt ausgeführt.
Die Plasmaschneidmaschine VOLCUT 150-300 wird u.a. mit einer
polnischen CAM-Software und einer intuitiven PLC-Steuerung angeboten.
Das Gesamtgewicht der Maschine beträgt 820 kg.
Technische Daten der Plasmaschneidanlage KT7 CNC KVPG 150-300
VOLCUT
- Werkstückdicke (Plasmaschneiden): 0,5-12 mm
- Werkstückdicke (Sauerstoffschneiden): 6-50 mm
- maximale Vorschubgeschwindigkeit im Leerlauf: 18000 mm/min
- Arbeitsbereich (L x B): 3000 x 1500 mm
- Tragfähigkeit des Arbeitstisches: 5000 kg
- Stromanschluss: 230 V; 50 Hz
- Abmessungen (L x B x H): 3880 x 2190 x 1450 mm
- Gewicht der Maschine KT7 CNC KVPG 150-300 VOLCUT: 820 kg
Ausstattung der Plasmaschneidmaschine SpeedCut 15/30 Compact Silver

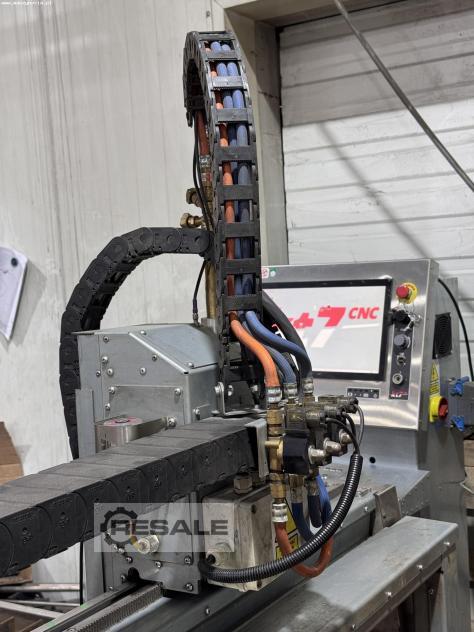

- Bedienpult mit PLC-Steuerung
- CAM-Software: SheetCam PL
- Wassertisch
- Plasmaquelle: HYPERTHERM Powermax 65A SYNC
- Torch Sensor Control (TSC) – doppeltes Basissystem zur Vermeidung
von Brennerschäden
- Rotary Basing Edge (RBE) – innovative Blechauflagen ohne die
Notwendigkeit, das Material senkrecht/parallel zum Tisch zu
platzieren
- Dynamic Referencing (DR) – ein nützliches Verfahren zur
dynamischen Anzeige des 0,0-Punktes bei der Bearbeitung von
Nicht-Standardformaten
- Leveling System Chamfering Gates (LSCG) – System zur Nivellierung
der Gantry-Position im Verhältnis zum Blech
- Quick Start (QS) – ein System, das einen schnellen Start der
Maschine in weniger als 1 Minute gewährleistet
- Stop&Go-System mit Simulation der Schneidprozessfunktion

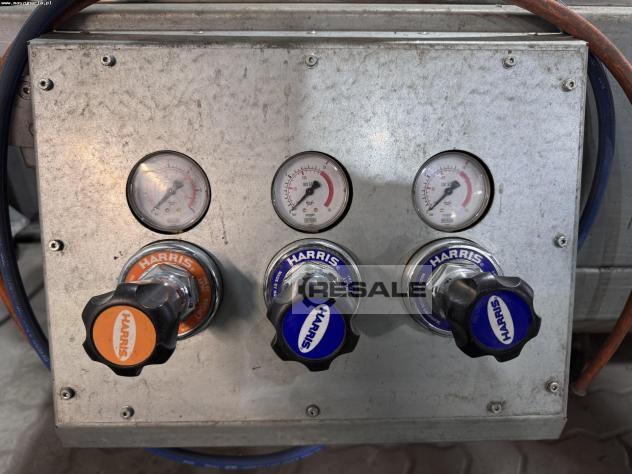

- Sauerstoffbrenner: HARRIS
- Plasmabrenner
- THC-Brennerhöhensteuerungssystem
- Doppelseitiger Antrieb auf Zahnstange
- automatisches Schmiersystem für die Linearführung der X- und
Y-Achse
- Geschliffene und gehärtete Zahnstangen und Zahnräder
Polen
