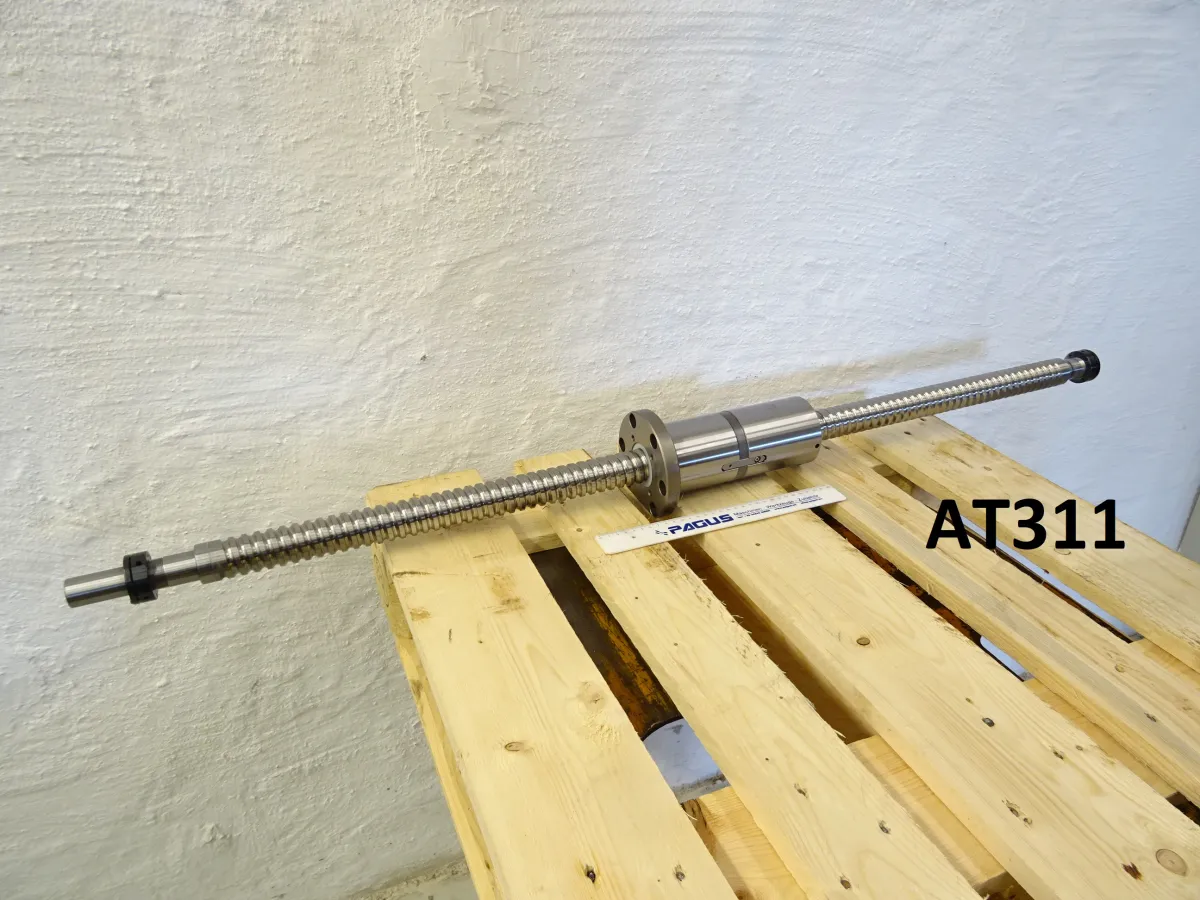

Kugelgewindespindel mit Mutter, Kugelgewindetrieb
NSK
W4011-176D-C2Z
98L6-0067
Gewindelänge: 1130 mm
Gewinde: Ø 40 mm
Steigung: 12 mm
Wellenstück: Ø 28 mm,
Länge: 57 mm
Gewinde: M30 x 1,5, Länge: 27 mm
Lagersitz1: Ø 30 mm, Länge: 27 mm
Lagersitz2: Ø 30 mm, Länge: 30 mm
Gewinde:
M30 x 1,5, Länge: 30 mm
Kugelmutter ( mit Flansch ):
Durchmesser: Ø 86 mm, Länge ( ohne Flansch ): 207 mm
Flanschdurchmesser: Ø 128 mm, Breite: 18 mm
Lochkreisdurchmesser: Ø 60 mm
6x Bohrung:
Ø17,5 / 10,5 mm
Ersatzteil u.a. für
Bearbeitungszentrum MATSUURA MAM-700HG
gebraucht, geprüft !
Abmessungen: 1325
x 128 x 116 mm
