Anzahl der Spindeln: 5 St.
Arbeitsbreite: 230 mm
Hobelhöhe:
160 mm
Abrichttischlänge: 2500 mm
Vorschubmotor: 4
kW
Vorschubgeschwindigkeit: 6-24 m/min.
Steuerung: K2 Basic
7-Touch
KUPER SWT XL-5 AUTOMATISCHE HOBEL- UND
KEHLMASCHINE
-------------------------------
NEUWERTIG,
VORFÜHRMASCHINE!
- 5 Spindeln: unten, rechts, links, oben,
unten
- Drehzahl: frequenzgeregelt 4.000 - 6.000 U/min
-
Breite und Höhe motorisch positioniert:
linke Spindel
radial
obere Spindel axial
- Vorschubträger motorisch
positioniert
TECHNISCHE DATEN
AUSFÜHRLICH
-------------------------------
Arbeitsbreite
(bei Werkzeugumfang 125-163 mm) 15 - 230 mm
Arbeitshöhe (bei
Werkzeugumfang 125 mm) 10 - 160 mm
(Werkzeugumfang bis 163 mm) 10
- 160 mm
Min. Werkstücklänge:
Einzelstück: min. 800
mm
Stück für Stück: min. 300 mm
Die Bearbeitung der
Werkstücke ist abhängig von folgenden
Betriebsparametern:
Material, Holzfeuchte, Werkzeuge,
Spanabnahmedurchmesser
und Vorschubgeschwindigkeit.
Ggf. sind
Anpassungen der Betriebsparameter
vorzunehmen.
SPINDELKONFIGURATION
-----------------------
-------
unten, rechts, links, oben, unten
1. Spindel:
HORIZONTAL, UNTEN
-------------------------------
Siemens
IE3-Motor mit Umrichterbremse, 5,5 kW (7,5 PS)
Durchmesser 40
mm
Spindellänge 250 mm
Nutzbare Länge für Werkzeuge:
Spindellänge abzüglich ca. 6 mm
Drehzahl,, frequenzgeregelt
4000–6000 U/min
Werkzeugumfang 125–160 mm
Falzeinrichtung:
Durchmesserdifferenz 20–25 mm zum Hobelkopf
Wichtig: Anlage kann
ohne Fügefalzfräser nicht betrieben werden
Absaugstutzen D = 125
mm
Werkzeugspannsystem: Schnellspannmutter Pro-Lock
2.
Spindel: VERTIKAL,
RECHTS
-------------------------------
Siemens IE3-Motor mit
Umrichterbremse, 5,5 kW (7,5 PS)
Durchmesser 40
mm
Spindellänge 165 mm
Nutzbare Werkzeuglänge abzüglich
Spindellänge ca. 6 mm
Drehzahl, frequenzgeregelt 4000 - 6000
U/min
Werkzeugumfang 112 - 200 mm
Verstellweg axial 60
mm
Tischplatte auf Werkzeugradius
einstellbar
Standard-Profiltiefe 20 mm
Absaugstutzen D = 125
mm
Absaugung: individuell einstellbares
Späneleitblech
Werkzeugspannsystem: Schnellspannmutter
Pro-Lock
3. Spindel: VERTIKAL,
LINKS
------------------------------
Siemens IE3-Motor mit
Umrichterbremse 7,5 kW (10 PS)
Durchmesser 40 mm
Spindellänge
165 mm
Nutzbare Werkzeuglänge abzüglich Spindellänge ca. 6
mm
Drehzahl,frequenzgeregelt 4000 - 6000 U/min
Werkzeugumfang
112 - 200 mm
Verstellweg axial 60 mm
Standard-Profiltiefe 20
mm
Tischplatte auf Werkzeugradius einstellbar
Absaugstutzen D
= 125 mm
Absaugung: individuell einstellbares
Späneleitblech
Werkzeugspannsystem: Schnellspannmutter
Pro-Lock
4. Spindel: HORIZONTAL,
OBEN
------------------------------
Siemens IE3-Motor mit
Umrichterbremse 7,5 kW (10 PS)
Durchmesser 40 mm
Spindellänge
235 mm
Nutzbare Werkzeuglänge abzüglich Spindellänge ca. 6
mm
Drehzahl,frequenzgeregelt 4000 - 6000 U/min
Werkzeugumfang
112 - 200 mm
Druckschuh: pneumatisch, über Linearführungen
dynamisch einstellbar
Standardprofiltiefe 20 mm
Absaugstutzen
D = 125 mm
Absaugung: individuell einstellbares
Späneleitblech
Werkzeugspannsystem: Schnellspannmutter
Pro-Lock
5. Spindel: HORIZONTAL,
UNTEN
------------------------------
Siemens IE3-Motor mit
Umrichterbremse, 5,5 kW (7,5 PS)
Durchmesser 40
mm
Spindellänge 235 mm
Nutzbare Werkzeuglänge abzüglich
Spindellänge ca. 6 mm
Drehzahl,frequenzgeregelt 4000 - 6000
U/min
Werkzeugumfang 112 - 200 mm
Verstellbereich axial 20
mm
Absaugstutzen D = 125 mm
Absaugung: individuell
einstellbares Späneleitblech
Standardprofiltiefe 20
mm
Werkzeugspannsystem: Schnellspannmutter
Pro-Lock

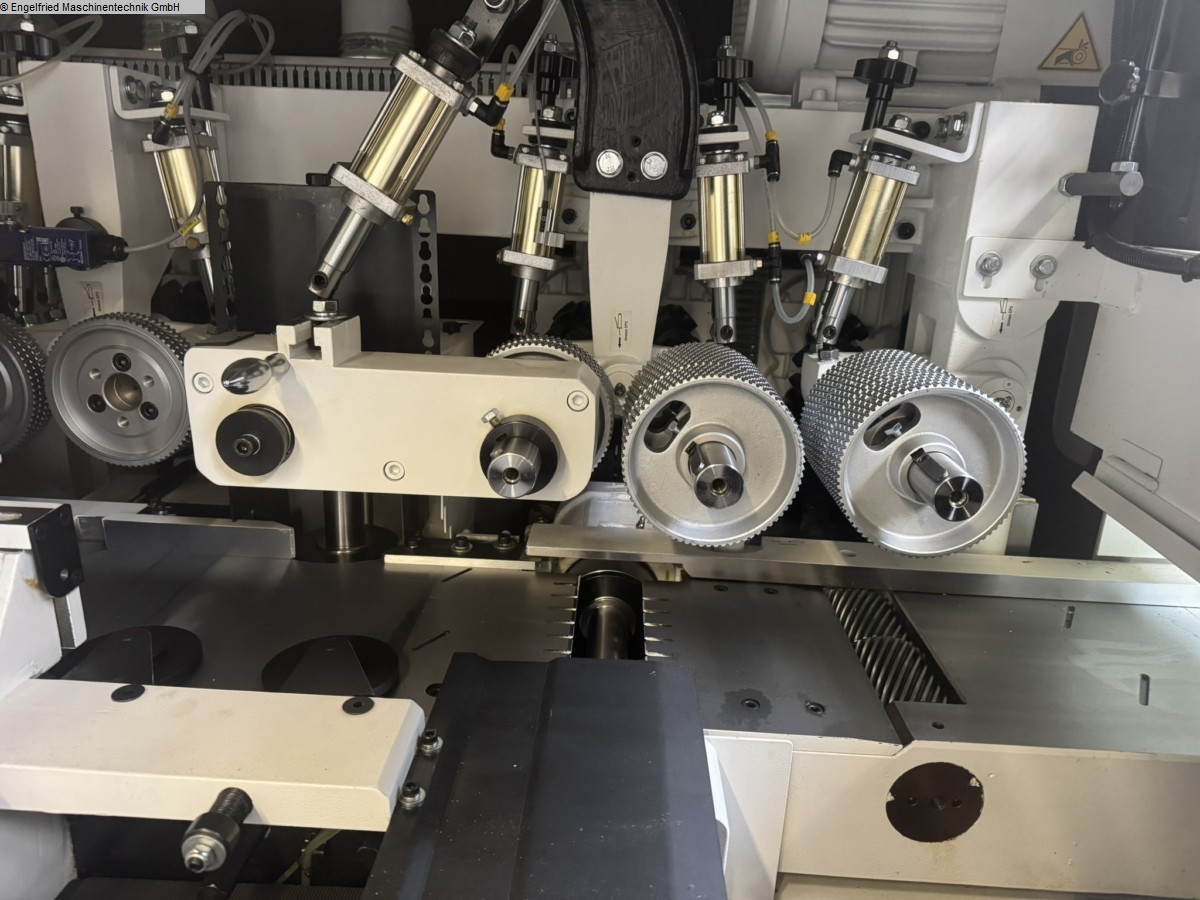

VORSCHUBSYSTEM
-------------------------------Mit einem Zentralmotor wird die Kraft über formschlüssige
Schneckengetriebe u
nd freie Gelenkwellen auf jede Vorschubwalze
übertragen.
Vorschubmotor mit elektronischer Bremse 4
kW
Geschwindigkeit regelbar über Frequenzumrichter 6 - 24
m/min.
Motor (Höhenverstellung) 0,55 kW

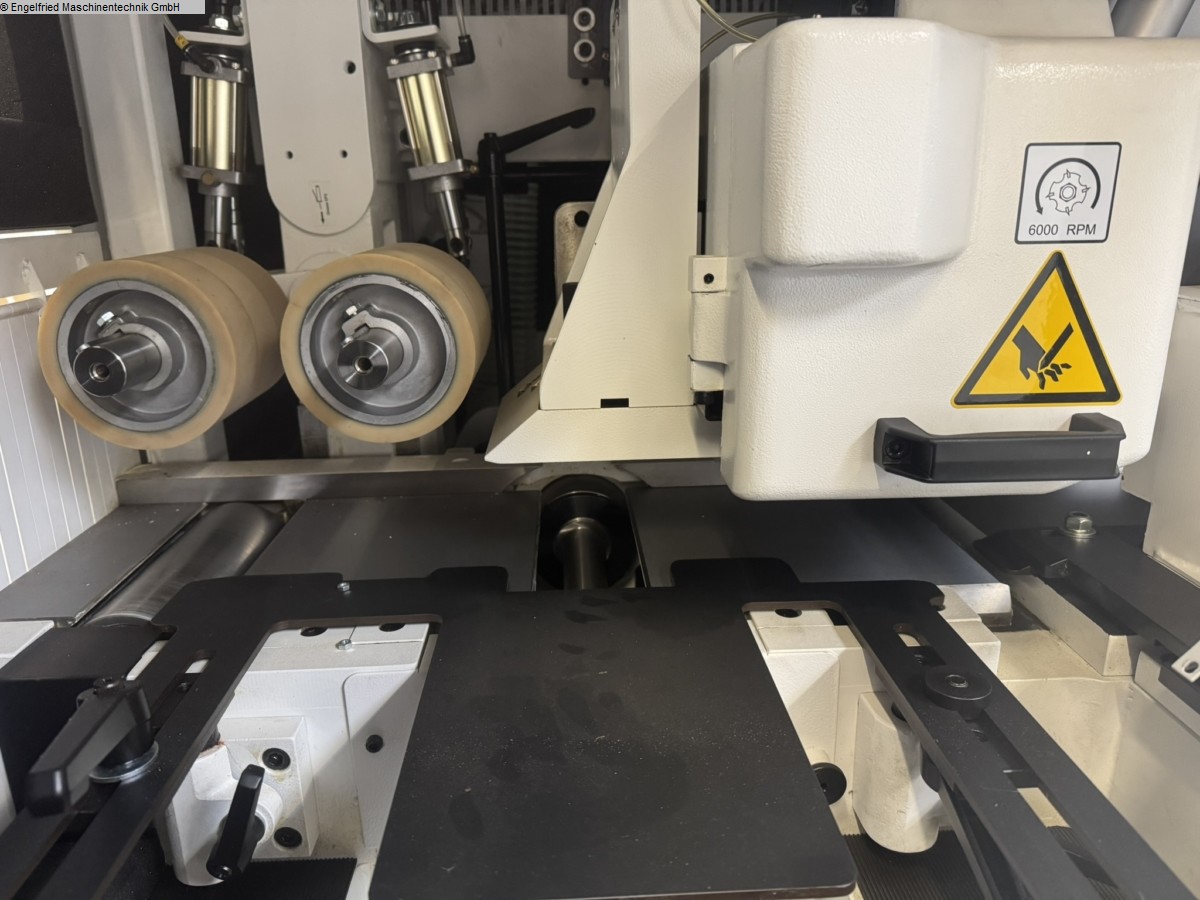

Zwei angetriebene
Vorschubwalzen vor der ersten unteren Spindel
können pneumatisch
über einen Wahlschalter angehoben und abgesenkt werden.
Kurzer
Walzenabstand, von oben schwenkbar, gegenüber der rechten
Spindel für einen einfachen
Werkzeugwechsel.
ELEKTRIK
-------------------------------
400 Volt/3 PH/PE
3-poliger Hauptschalter, 50 Cy, IP
54
Installation gemäß den aktuellen
Normen
MASCHINEN-GRUNDGESTELL, TISCHE UND
FÜHRUNGEN
-------------------------------
Schwere
Konstruktion des Grundgestells,
verwindungssteif und
vibrationsarm
Einlauftisch 2000 mm lang, hartverchromt
1
angetriebene, doppelt gelagerte Rolle im Einlauftisch
und im
Maschinenendtisch
Manuelle
Schmiermittelpumpe
DRUCKELEMENTE UND
FÜHRUNGEN
-------------------------------
Seitliche
Druckrolle im Einlauftisch, gefedert
Seitliche Druckrolle vor der
linken Spindel,
mitlaufend und gefedert
Zusätzliches Lineal
(höhenverstellbar) hinter der linken Spindel
Anschlaghöhe in der
Maschine 25 - 30 mm, mit längsverstellbaren
Lippen im Bereich der
rechten
Spindel
MASCHINENWARTUNG
-------------------------------<
br/>Die Die wichtigsten Schmierstellen sind zentral an der Vorderseite
der Maschine angeordnet.
Jede Führung verfügt über einen
separaten Schmiernippel.
Die Schmierintervalle sind farblich
gekennzeichnet.
ABSAUGUNG
-------------------------------
Mindestabsauggeschwindigkeit am Saugstutzen: 30
m/s
SICHERHEIT
-------------------------------
LED-Be
leuchtung in der Sicherheitsabdeckung.
Die Maschine entspricht den
geltenden CE-Normen und wird mit Bedienwerkzeugen,
jedoch ohne
Bearbeitungswerkzeuge
geliefert.
FARBEN
-------------------------------
RAL
9003 (Signalweiß)
RAL 5011 (Stahlblau)
Komfortsteuerung
K2 Basic 7-Touch
-------------------------------
- Siemens 7
Farb-Touchscreen
- Einfache Programmverwaltung und -vorschau
-
Programme werden numerisch gespeichert
- Grafische
Benutzeroberfläche
- Zusätzlicher 3,5-Bildschirm an der
Maschinenvorderseite
zur Anzeige der aktuellen
Sollposition
und des benötigten Werkzeugradius für das
Programm
(pro Motorspindel)
- Vereinfachte
Einstellung/Korrektur durch dynamische Tippfunktion
- Unabhängige
Oberfläche für schnelles Handling der
vierseitigen Abmessungen
(Höhe/Breite)
- Wartungsintervalle werden über laufende Meter
berechnet
Einlauftisch 2.500 mm lang
-
Hartverchromt
Elektrische Positionierung des
Vorschubbalkens
Motorische Spindelverstellung in
radialer
Richtung an der ersten linken Spindel
- Spielfreie
Verstellung über Kugelumlaufspindel
- Positionsmessung direkt vom
vom
Encoder zur Verstellspindel
Motorische
Spindelverstellung in radialer
Richtung an der ersten oberen
Spindel
- Spielfreie Verstellung über Kugelumlaufspindel
-
Positionsmessung direkt vom
Encoder zur
Verstellspindel
Spanbrecher vor der Spindel
pneumatisch
gefedert und von außen mit Steuerung einstellbar
an der ersten
oberen Spindel
Maschine OHNE Bearbeitungswerkzeuge.
Auf
Wunsch bieten wir Ihnen gerne NEUE Werkzeuge für diese Maschine
an.
(Technische Angaben laut Hersteller – ohne
Gewähr!)
