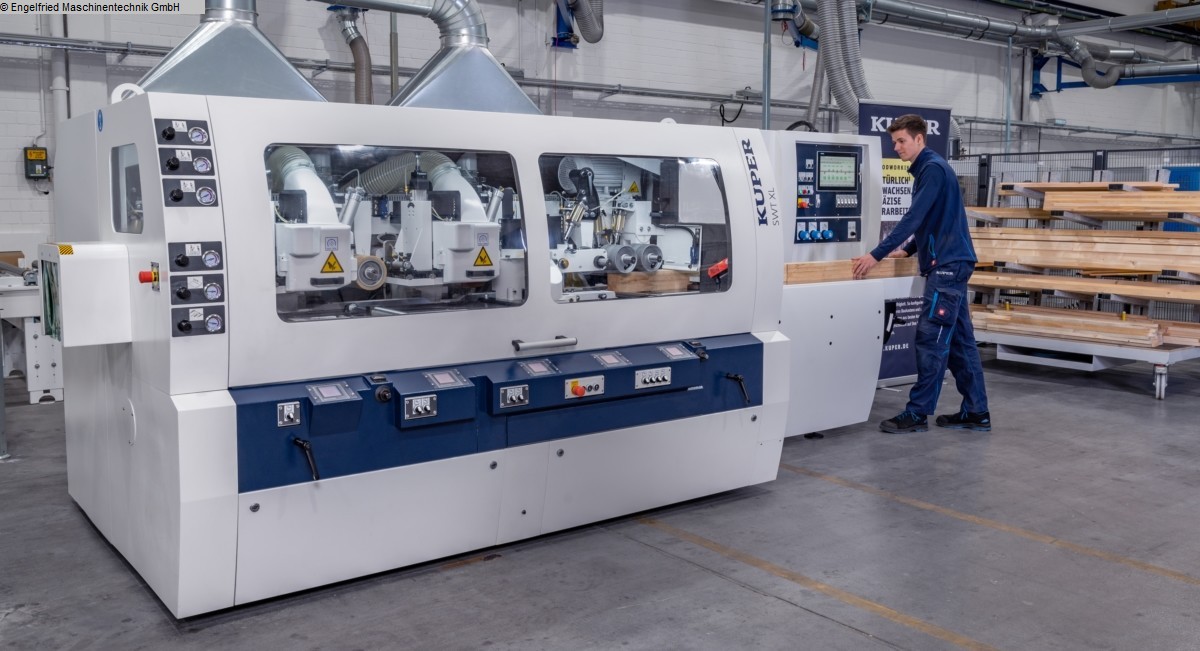

KUPER SWT XL-6 Fenster, CNC-Spindeln Vierseitenhobelmaschine

Anzahl der Spindeln: 6 St.
Arbeitsbreite: 15 - 250 mm
Hobelhöhe: 10-200 mm
Abrichttischlänge: 2000 mm
Vorschubmotor: 4 kW
Vorschubgeschwindigkeit: 6-24 m/min.
Kuper SWT XL-6 Hobel- und Kehlautomat Fensterversion mit Glasleistenaustrennung
------------------------------------
- Anzahl der Spindeln: 6 (Unten, Rechts, Links, Oben, Oben, Unten)
- Arbeitsbreite: 15 - 250 mm
- Arbeitshöhe: 10 - 200 mm
- Spindeldrehzahl: frequenzgeregelt 4.000 - 8.000 U/min
- Vorschubgeschwindigkeit: 6-24 m/min, Geschwindigkeit stufenlos regelbar
- Vorschubmotor mit elektronischer Bremse 4 kW
- Ausgestattete für Glasleistenasutrennung bei Fensterproduktion
- axiale und radiale motorische Spindelverstellung
- Konfortsteuerung K2, Professional - 9Touch
Herstellerbeschreibung (Zusammenfassung):
------------------------------------
1. Spindel: HORIZONTAL UNTEN
------------------------------------
Siemens IE3 Motor mit Umrichterbremse 7,5 kW
Durchmesser 40 mm
Spindellänge 275 mm
Drehzahl, frequenzgeregelt 4000 - 6000 U/min
Werkzeugflugkreis 125 - 160 mm
Falzeinrichtung Durchmesserdifferenz 20-25 mm zum Hobelkopf
Wichtig: Anlage kann ohne Fügefalzfräser nicht betrieben werden
Absaugstutzen D = 125 mm
Werkzeugspannsystem Pro-Lock
2. Spindel: VERTIKAL RECHTS:
------------------------------------
Siemens IE3 Motor mit Umrichterbremse 7,5 kW
Durchmesser 40 mm
Spindellänge 176 mm
Klemmlänge (Nutzlänge) 170 mm
Drehzahl, frequenzgeregelt 6.000 - 8.000 U/min
Werkzeugflugkreis 112 - 200 mm
Verstellweg axial 60 mm
Auf Werkzeugradius einstellbare Tischplatte
Standard Profiltiefe 20 mm
Absaugstutzen D = 125 mm
Absaugung individuell einstellbares Werkzeugspannsystem Pro-Lock
Motorische Positionierung radial
Motorische Positionierung axial
3. Spindel: VERTIKAL LINKS:
------------------------------------
Siemens IE3 Motor mit Umrichterbremse 7,5 kW
Durchmesser 40 mm
Spindellänge 176 mm
Klemmlänge (Nutzlänge) 170 mm
Drehzahl, frequenzgeregelt 6.000 - 8.000 U/min
Werkzeugflugkreis 112 - 200 mm
Verstellweg axial 60 mm
Standard Profiltiefe 20 mm
Auf Werkzeugradius einstellbare Tischplatte
Absaugstutzen D = 125 mm
Absaugung individuell einstellbares Späneleitblech, Späne werden nach
unten abgeführt
Werkzeugspannsystem Pro-Lock
Motorische Positionierung radial
Motorische Positionierung axial
4. Spindel: HORIZONTAL OBEN:
------------------------------------
Siemens IE3 Motor mit Umrichterbremse 7,5 kW
Durchmesser 40 mm
Spindellänge 260 mm
Drehzahl, frequenzgeregelt 6.000 - 8.000 U/min
Werkzeugflugkreis 112 - 200 mm
Verstellweg axial 20 mm
Druckschuh pneumatisch, mittels Linearführungen dynamisch einstellbar
Drucklippen vor der Spindel pneumatisch gefedert und von außen regelbar
mit Streckensteuerung
Standard Profiltiefe 20 mm
Absaugstutzen D = 125 mm
Absaugung individuell einstellbares Späneleitblech
Werkzeugspannsystem Pro-Lock
Motorische Positionierung radial
Motorische Positionierung axial
5. Spindel: HORIZONTAL OBEN:
------------------------------------
Siemens IE3 Motor mit Umrichterbremse 7,5 kW
Durchmesser 40 mm
Spindellänge 260 mm
Drehzahl, frequenzgeregelt 6.000 - 8.000 U/min
Werkzeugflugkreis 112 - 200 mm
Verstellweg axial 20 mm
Standard Profiltiefe 20 mm
Absaugstutzen D = 125 mm
Absaugung individuell einstellbares Späneleitblech
Werkzeugspannsystem Pro-Lock
Motorische Positionierung radial
Motorische Positionierung axial
Glasleistenaustrennung:
oberer Druckschuh seitlich gesteuert, mitfahrender Spaltkeil, Rückschlagsicherung
6. Spindel: HORIZONTAL UNTEN:
------------------------------------
Siemens IE3 Motor mit Umrichterbremse 5,5 kW (7,5 PS)
Durchmesser 40 mm
Spindellänge 246 mm
Klemmlänge (Nutzlänge) 240 mm
Drehzahl, frequenzgeregelt 6.000 - 8.000 U/min
Werkzeugflugkreis 112 - 200 mm
Verstellweg axial 20 mm
Absaugstutzen D = 125 mm
Werkzeugspannsystem Pro-Lock
Elektronische Doppelnanzeige radial
Motorische Positionierung axial
Weitere Merkmale:
------------------------------------
- Konfortsteuerung K2, Professional - 9Touch
- 5 Stk. LCD-Display 4,3(Schneider)
- Linkes breitengesteuerte Andrucklineal
- Motorische Positionierung des Vorschubträgers
Weitere Optionen auf Anfrage:
------------------------------------
HSK-Werkzeugaufnahmmen anstelle normaler Spindeln
Ausührliche Beschreibung mit Einzelpreisen auf Anfrage!
(techniche Angaben laut Hersteller - ohne Gewähr!)
