Raddurchmesser - max.: 780 mm
Radbreite: 130 mm
Modul - max.:
8 / 10

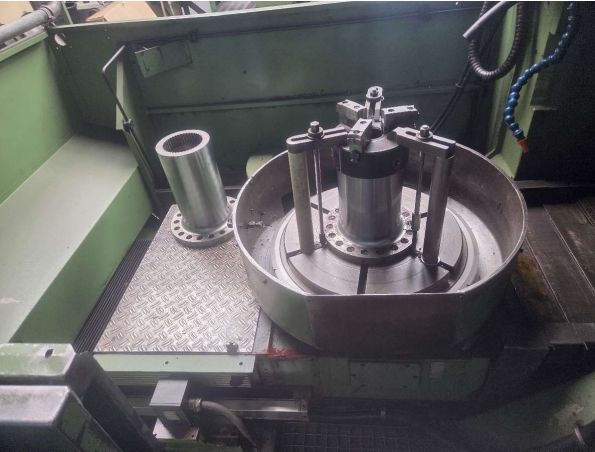

Tischdurchmesser: 510 mm
Tischbohrungsdurchmesser: 160
mm
Hubzahl (Doppelhübe ): 30 - 1500 DH/min
Steuerung: Siemens
Sinumerik 3
Abstand Tisch - UK Stößel: 650 mm
Tischgröße:
500 mm
Gesamtleistungsbedarf: 36 kVA
Maschinengewicht ca.: 8,5
t
Raumbedarf ca.: 4,9 x 3,65 x 3,8 m
Maschine ist geeignet
für:
- Innen- und Außenverzahnungen kleinerer Stückzahl
-
Innenverzahnungen in Sacklöchern (nicht durchgängige
Bohrungen)
- Außenverzahnungen ohne Auslauf, da ein Wälzfräsen
nicht möglich wäre
Bauteil-Beispiele sind: Innenzahnkränze
für Planetengetriebe, Antriebswellen,
Kupplungsnaben…

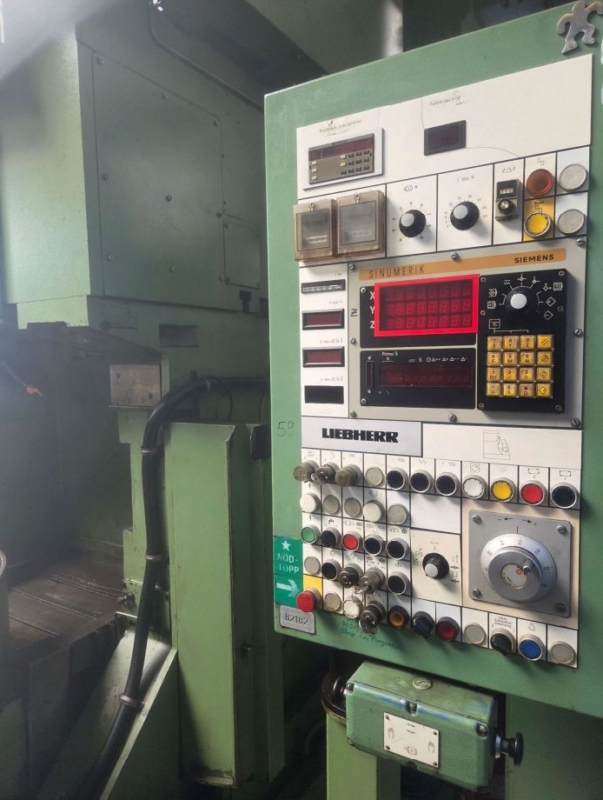

- CNC-Steuerung Siemenens Sinumerik 3
-

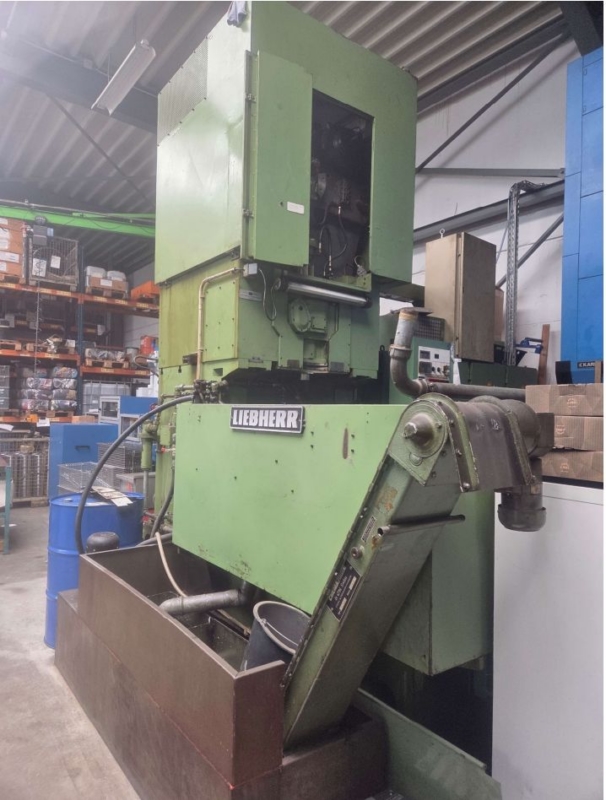

Späneförderer
Maschine war nur sporadisch im
Einsatz
