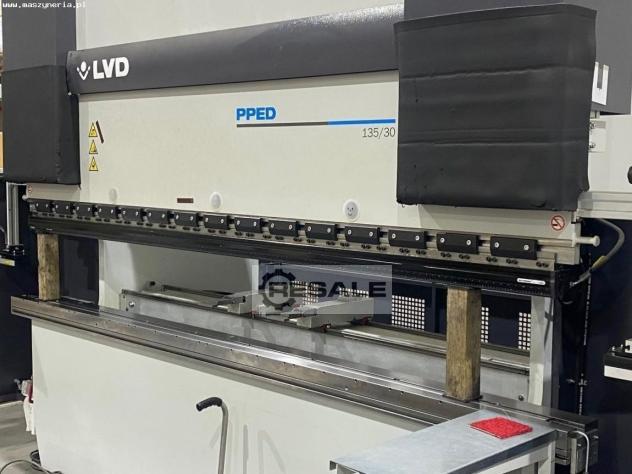

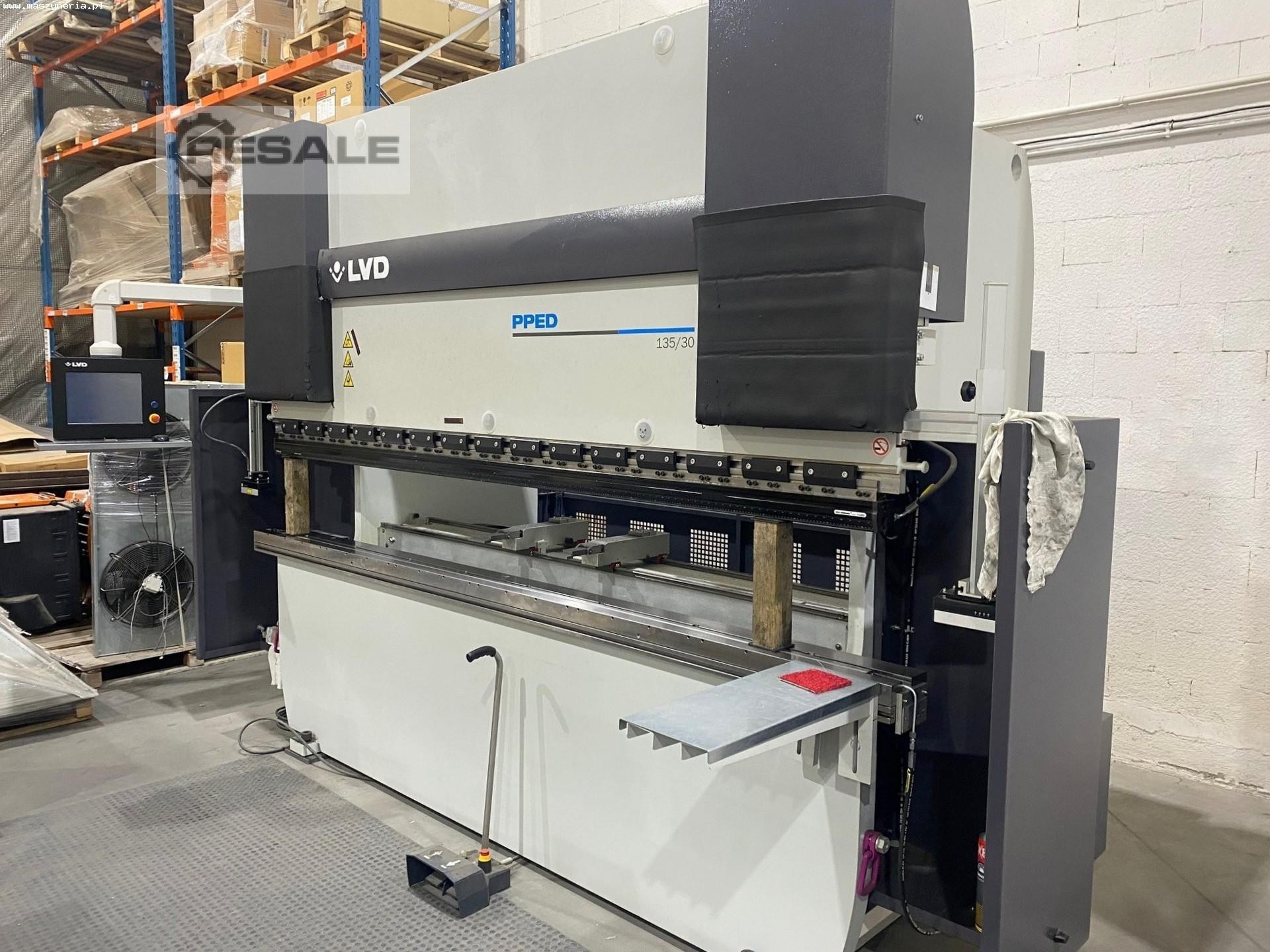

CNC hydraulische Abkantpresse LVD PPED 135/30 wurde 2024 in Belgien
von LVD Company nv gebaut. Die Maschine, die sich durch ihre robuste
Konstruktion, ihre hervorragende Präzision und ihre hohe Presskraft
von 135 Tonnen auszeichnet, ist die beste Wahl für eine
kostengünstige Blechbearbeitung. Der Bearbeitungsprozess wird von
einem Biegebalken durchgeführt, der von einem leistungsstarken
servogesteuerten Hydrauliksystem angetrieben wird. Um einen
zuverlässigen und langlebigen Betrieb zu gewährleisten, verwendet
das Hydrauliksystem Komponenten aus hochwertigem Stahlknüppel sowie
gehärtete und präzise bearbeitete Kolben.
Die Konstruktion der Maschine wiederum basiert auf einem
spannungsentlasteten, geschweißten Rahmen aus einem Stück. Der
Einsatz dieser Lösung garantiert höchstmögliche Stabilität auch
bei intensivsten Herausforderungen. Alle Arbeitsprogramme werden über
die grafische Steuerung TOUCH-B mit ihrer intuitiven Oberfläche und
dem Touchscreen erstellt. Sie ermöglicht u.a. die Erstellung von
2D-Zeichnungen und die Durchführung von 3D-Simulationen, so dass das
volle Potenzial der Maschine ausgeschöpft werden kann. Während ihrer
gesamten Lebensdauer hat die Maschine etwa 1000 Betriebsstunden
geleistet. Die CNC Abkantpresse PPED 135/30 wiegt 7800 kg.
Technische Daten der Abkantpresse LVD PPED 135/30

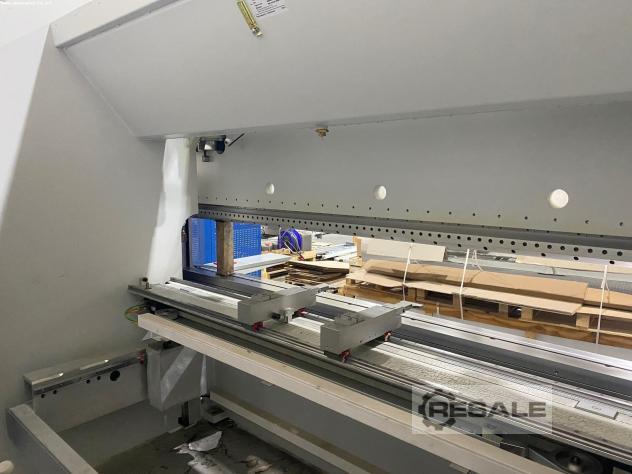

- Anzahl der Achsen: 4 (X,Y,Z,R)
- maximale Presskraft: 135 t (1350 kN)
- maximale Blechlänge: 3050 mm
- Breite des Arbeitstisches: 180 mm
- Höhe des Arbeitstisches: 970 mm
- Maximale Belastung des Arbeitstisches: 1000 kN/m
- Schieberhub: 200 mm
- Abstand zwischen Arbeitstisch und Schieber: 500 mm
- Annäherungsgeschwindigkeit: 90 mm/s
- Biegegeschwindigkeit: 10 mm/s
- Rücklaufgeschwindigkeit: 95 mm/s
- Abstand zwischen den Säulen: 2600 mm
- Reichweite: 250 mm
- Betriebsstunden: ca. 1000 h

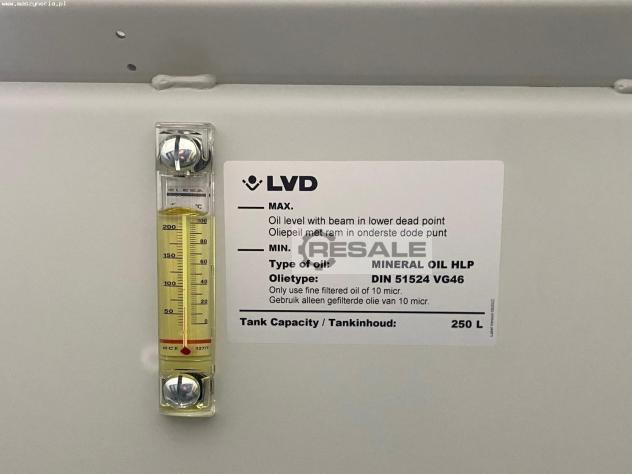

- Öltankinhalt: 250 l
- Motorleistung: 17 kW
- Stromanschluss: 400 V; 50 Hz
- Gewicht der Maschine LVD PPED 135/30: 7800 kg
Ausrüstung der Abkantpresse LVD
- CNC-Steuerung
- TOUCH-B grafische Steuerung mit 15″ Touchscreen

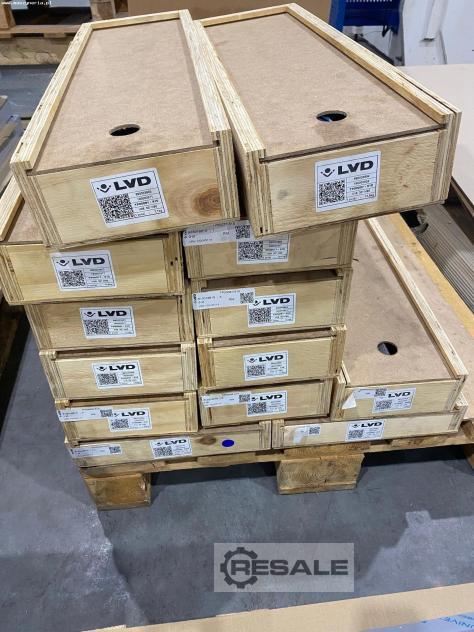

- Stempel und Matrizen für Bleche mit einer Dicke von 0,5-2,5 mm
- Werkzeuge
- Fußschaltersteuerung
