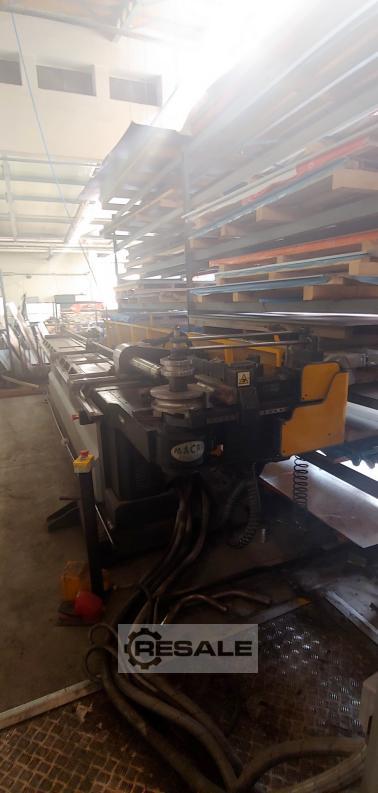

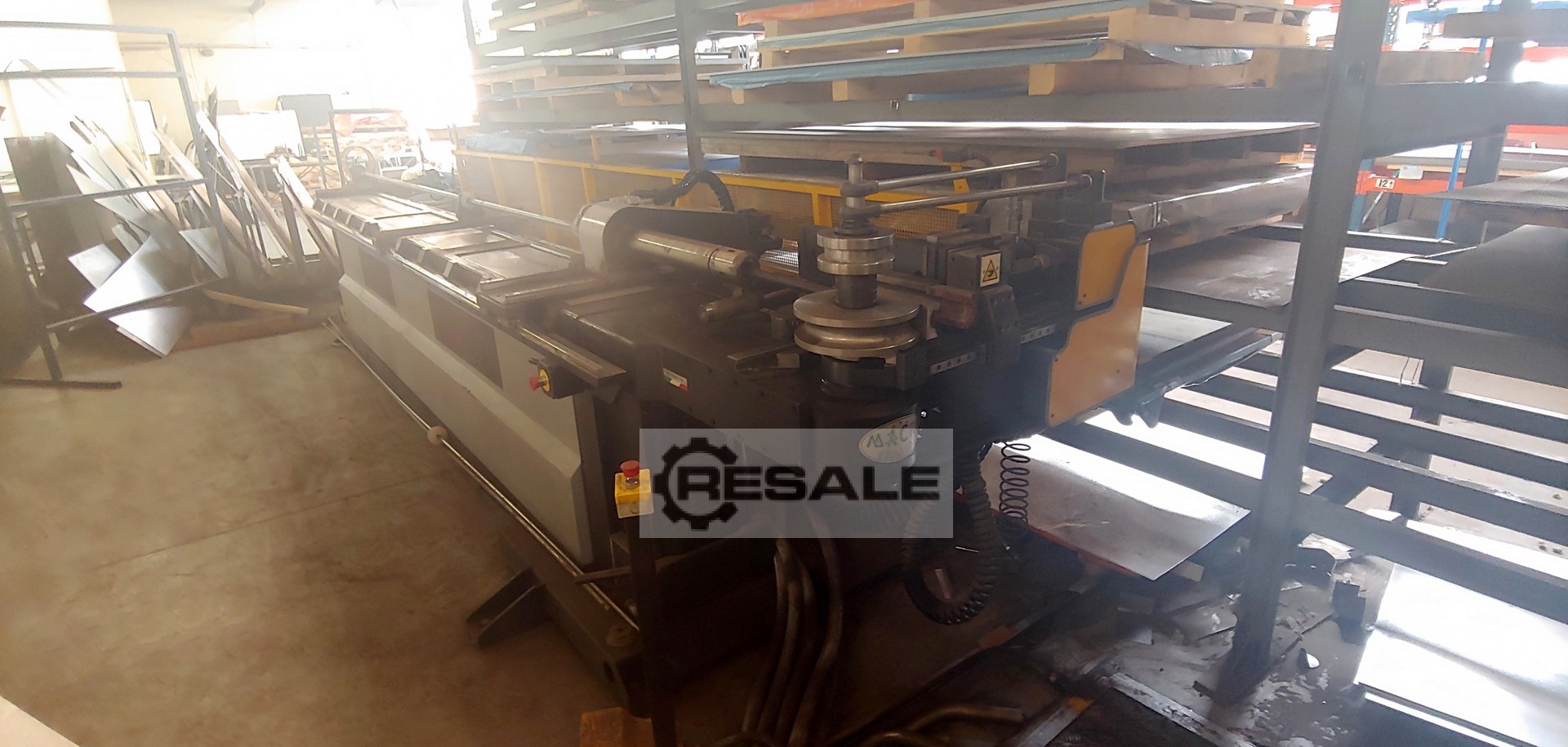

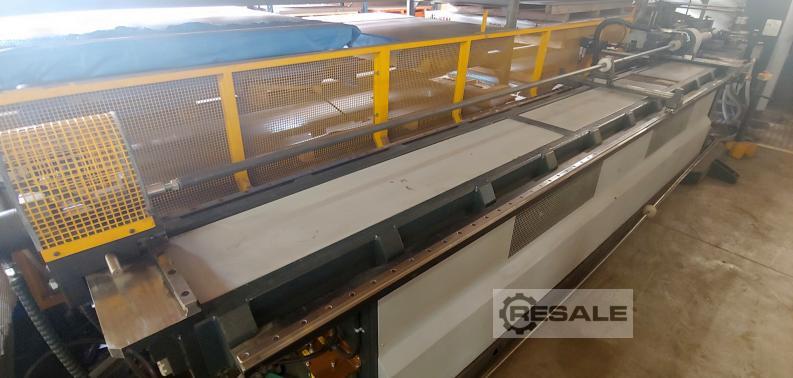

Rohr- und Profilbiegemaschine MACRI ITALIA PROVAR 6-45 U-D wurde 2015
von Macri Italia srl in Italien gebaut. Die Maschine, die für das
Präzisionsbiegen von Rohren und Profilen mit einem maximalen
Durchmesser von 45 mm konzipiert wurde, ist eine Antwort auf die
täglichen Herausforderungen der modernen Wirtschaft. Die Bearbeitung

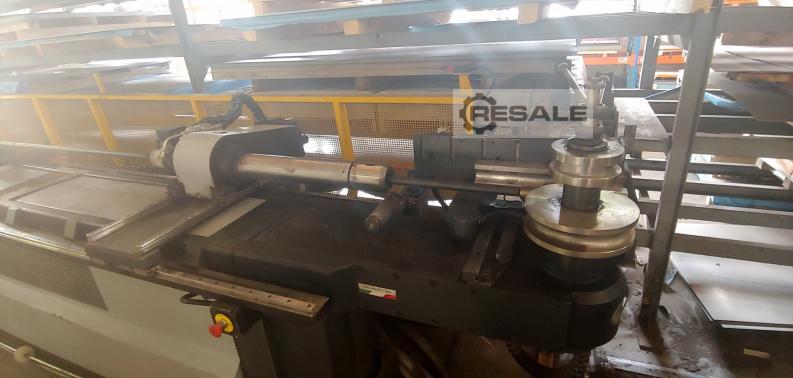

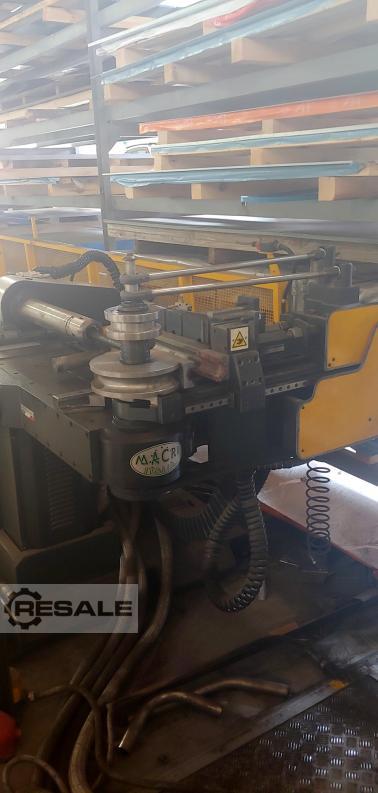

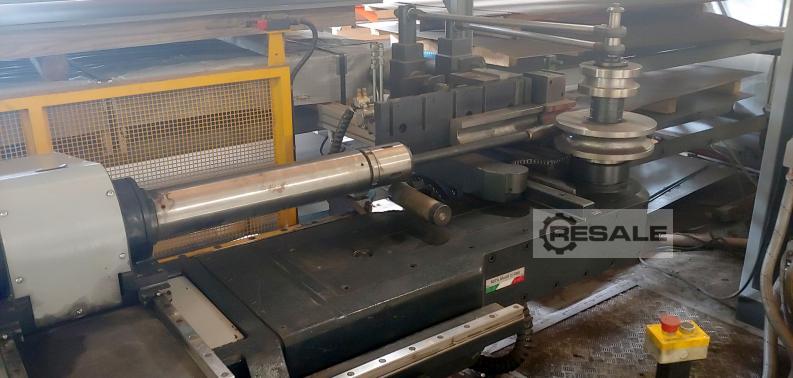

erfolgt über einen beweglichen Kopf mit verstärkten Zahnrädern, der
das Biegen von Standard- und variablen Radien in 6 Achsen
(X,Y,Z,B1,B2,A) ermöglicht. Jede Achse wird ihrerseits von
bürstenlosen Servomotoren angetrieben, die eine hohe Dynamik in
Verbindung mit einer ausgezeichneten Positioniergenauigkeit
gewährleisten. Zur umfangreichen Ausstattung der Maschine gehört
u.a. eine hochmoderne MACRI-Software mit vielen nützlichen Funktionen
und der Möglichkeit, einen Antikollisionstest mit 3D-Simulation
durchzuführen. Die Dornbiegemaschine PROVAR 6-45 U-D hat ein Gewicht
von 4000 kg.
Technische Daten der Rohrbiegemaschine MACRI ITALIA PROVAR 6-45 U-D
- Anzahl der Achsen: 6 (X,Y,Z,B1,B2,A)
- maximaler Rohrdurchmesser: 45×4 mm
- maximaler Rohrdurchmesser (variabler Radius min. RM 10D): 35×2
mm
- Maximale Rohrlänge: 5100 mm
- Vorschubgeschwindigkeit in der X-Achse: 1000 mm/1°
- Toleranz in der X-Achse: ± 0,1 mm
- Biegegeschwindigkeit in der Y-Achse: 150°/1″
- Toleranz in der Y-Achse: ± 0,1°
- maximale Drehgeschwindigkeit des Spanners in der Z-Achse:
450°/1″
- Toleranz in der Z-Achse: ± 0,1°
- Drehrichtung: im Uhrzeigersinn
- Fähigkeit, Standard- und freie (variable) Radien zu biegen
- Spannungsversorgung: 400 V; 50 Hz
- installierte Leistung: 15 kW
- Abmessungen der Maschine (L x B x H): 6000 x 1200 x 1200 mm
- Abmessungen des Schaltschranks (L x B x H): 900 x 600 x 1800 mm
- Gewicht der Maschine MACRI ITALIA PROVAR 6-45 U-D: 4000 kg
Ausstattung der CNC-Biegemaschine MACRI ITALIA
- Software: MACRI
- bürstenlose Servomotoren in allen Achsen
- Werkzeug für ausgewählten Rohrdurchmesser (3 Stufen)
- Werkzeug für quadratisches Profil (2 Stufen)
- Hydraulikzylinder zum Öffnen der Matrizen für quadratische und
rechteckige Rohre
- Halterung für Antirisskappe
- beweglicher Schlittenhalter

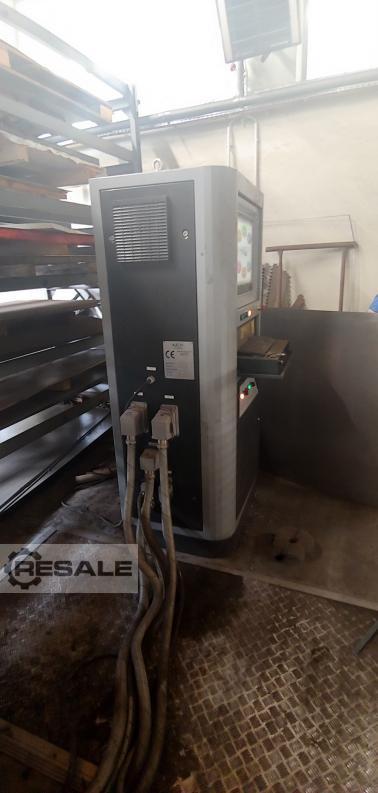

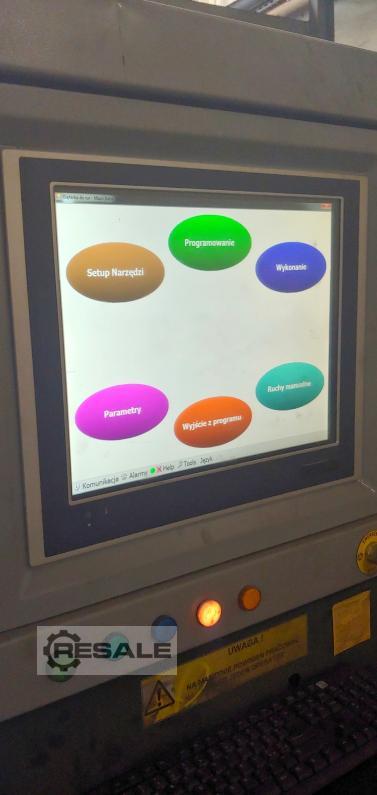

- Schaltschrank mit Industrie-PC (Windows 7, 512 MB RAM,
Touchscreen-Display, Tastatur, Maus, USB-Anschluss,
RS232-Anschluss)
- Kühleinheit
- automatische Dornschmierung
- Aluminium-Schutzmatte
