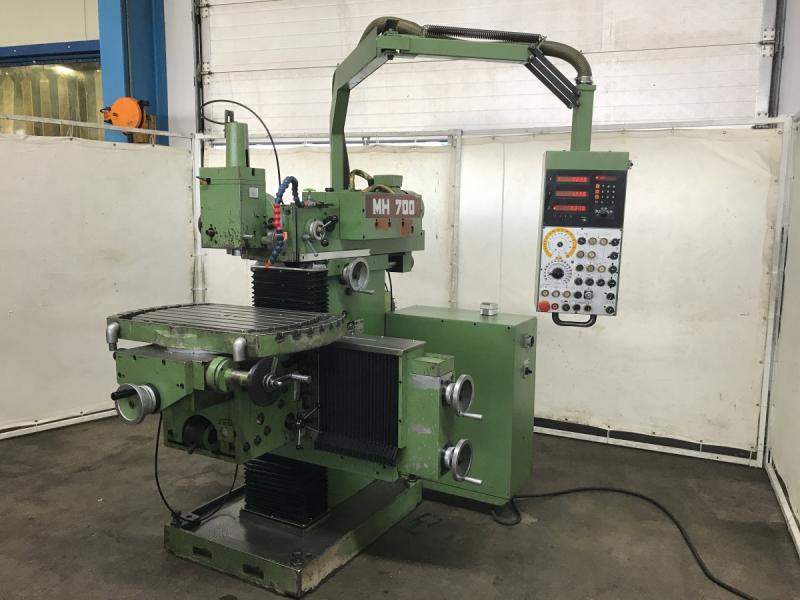

NC Univ. Werkzeugfräsmaschine MAHO Typ MH 700 P
mit HEIDENHAIN
TNC 121 Streckensteuerung
Masch.Nr. 71247 Schaltplan Nr. ET
226 Baujahr 1979
Fahrwege X: 600 mm, Y: 400 mm, Z: 400
mm
Tischgröße 900 x 500 mm
Spindelaufnahme ISO
40
Spindeldrehzahl 40-2000 U/min. 18 Stufen
Vorschub X, Z-
Achse 1 - 600 mm/min. stufenlos
Vorschub Y 1 - 300 mm/min.
stufenlos
Eilgang X, Z- Achse 1,5 m/min.
Eilgang Y- Achse 0,75
m/min.
Pinolverschiebung Vertikal 80 mm
Pinolverschiebung
horizontal 80 mm
Spindelantrieb 4 kW
Netzanschluß
380 Volt, 50 Hz, 10 kW
- NC-Streckensteuerung HEIDENHAIN TNC
121
- Vertikalfräskopf mit autom. Pinolenvorschub
- Hydro-
Mechanische Werkzeugspannung
- Kühlmitteleinrichtung im
Maschinenfuß
- Universal Einbaurundtisch schwenk und neigbar
über Gewindespindeln + /- 30°
- Universal Einbaurundtisch mit
manuelle Querverstellung 200 mm
- Universal Einbaurundtisch 360°
Drehfunktion mit hydraulischer Klemmung
- Rundtisch mit direkter
Teilung 72 x 5° und indirekter Teilung über Lochscheibe 1:120 = 1
Umdr. = 3°
- schwenkbares Bedienpult
-
Zentralschmierung
- Elektroplan
Platzbedarf L x B x H 2000
x 1650 x 2250 mm
Gewicht ca. 2800 kg
guter Zustand;
gebraucht
