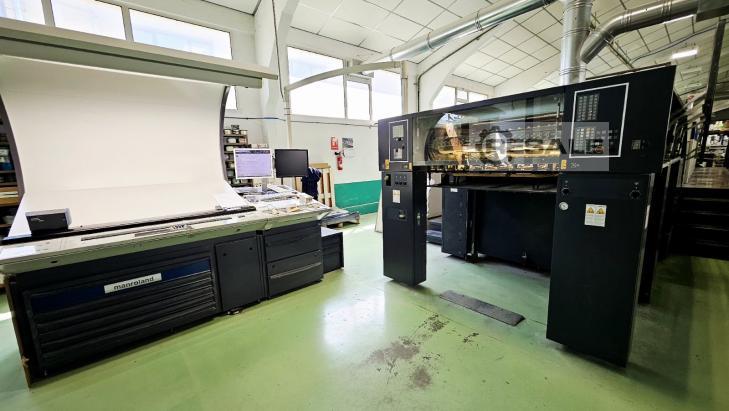

Man Roland 705 Lack
Baujahr: 2009
Eigenschaft Wert
90 mil
Versorgungsspannung (U) 3-Phasen, 400 V
Frequenz (f): 50 Hz
Max. Motorstrom (IFLA): 168 A
Vorsicherung (nach IEC 60269): 200 A
Betriebsklasse Sicherung: gL/gG
Kurzschlussleistung: 42 kA, symmetrisch, 400 V max.
Steuerungstyp: Industrial Control Panel, UL/cUL zertifiziert
Schaltschrank-Typ: Type 1, Use type 12 Connectors
Schutzart (IP): IP54 (staubgeschützt, spritzwassergeschützt)
Schaltplan/Diagramm: 8035963F493
Einbauort-Kennzeichnung: Ax
Maschinenbau: Hochwertige deutsche Konstruktion
IP54: Staubgeschützt und gegen Spritzwasser geschützt –
Industriestandard.
200A Vorsicherung: Hoher Strombedarf, große Druckmaschine.
42kA Kurzschlussleistung: Schaltschrank ist für hohe
Kurzschlussströme ausgelegt, sehr robust.

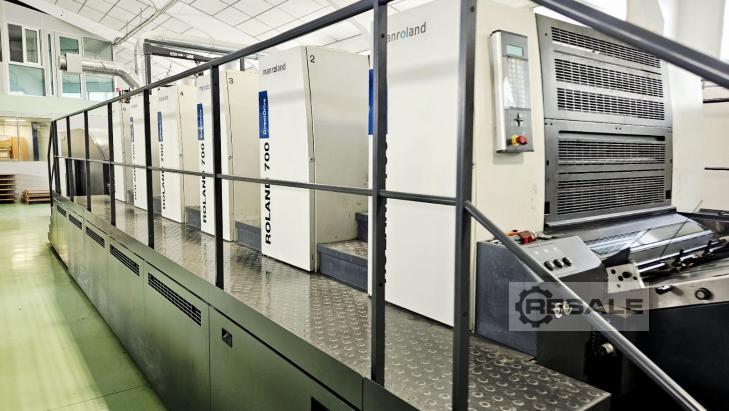

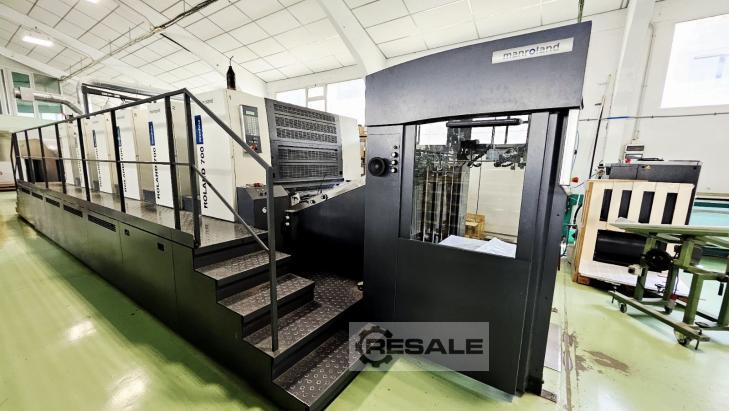

Spezifikationen der Manroland ROLAND 700 DirectDrive
Format & Kapazität
Maximales Bahnformat (Sheet Size): 740 × 1 040 mm (optional
bis 780 × 1 050 mm)
Bildformat (Print Format): 715 × 1 020 mm (optional bis
770 × 1 030 mm)
Im Geradeaus-Modus: bis zu 16 000 Bögen/Stunde
Im Perfekt-Druck (beidseitig): bis zu 13 200 Bögen/Stunde (je nach
Ausstattung)
Substratdicke
Standardbereich: ca. 0,04 – 1,00 mm
möglich (z. B. Karton)
Druckeinheiten & Maschinengröße
Verfügbar mit 6 bis 12 Druckwerken. Abmessungen (nur einige Beispiele
für L × B × H bei 6–8 Einheiten):
6 Einheiten: ca. 12 893 × 3 602 × 2 137 mm
8 Einheiten: ca. 15 253 × 3 602 × 2 137 mm
High-End-Funktionen & Automatisierung
DirectDrive-Technologie: moderne Antriebstechnik für präzisen und
schnellen Produktionsablauf
Automatisierungssysteme: z. B. APL/SPL (Automatische oder Simultane
Plattenwechsler), QuickChange-Module, Non‑Stop-Feeder und -Delivery,
Remote‑Regelung von Farbe, Register und Inking
Optionale Module & Inline-Ausstattung
Coating‑Module (Einzel- oder Doppelmodule) – optional sogar als
Inline-Perforierer integrierbar
Inline-Funktionen: Coating, Foiling, Trocken- und UV-Systeme,
Inline-Inspection, InlineSortierung
Steuerung und Qualitätssicherung
ColorPilot: Automatisierte Farb- und Registerkontrolle
InlineInspector: Kontrolliert Druckqualität in Echtzeit
OnePass-Technologie: Inline Coating, Foiling, Effekte etc. – alles
in einem Durchlauf
Weitere technische Highlights
TripleFlow-Inker: Flexible Farbansteuerung
Hohe Automatisierung: Schnellstart, Register‑, Ink‑,
Format‑Automatik etc.
ProServ 360° Paket: 24/7 Remote-Service, Wartung,
Performance-Monitoring
Parameter Spezifikation
Format (max.) Sheet: 740×1 040 mm (opt. 780×1 050 mm), Print: 715×1
020 mm (opt. 770×1 030 mm)
Druckgeschwindigkeit Gerade: bis 16 000 sph, Perfekt: bis 13 200
sph
Substratdicke 0,04–1,00 mm (Sonderbereiche möglich)
Druckeinheiten 6–12 Einheiten möglich
Größe (bei 6 Einheiten) ~12,9×3,6×2,14 m
Automation & Optionen Schnell-Wechsel-Module, Inline Coating/Foiling,
APL/SPL, InlineInspector, ColorPilot
Service & Steuerung High-End Automatisierung, Remote-Service (ProServ
360°)
Located: Europe Western
Deutschland
41460 Neuss/düsseldorf
