Marchesini komplette Blisterverpackungs-, Kartonier- und
Endverpackungslinie von Kapseln und Sets von Inhalatoren oder
ähnlichen Produkten, bestehend aus:
Marchesini MB432 Blistermaschine für Kapseln, Tabletten usw. in
ALU-ALU-Blistern, max. Blistergröße 210 x 150 mm, max. Formtiefe 9
mm, Leistung bis zu 130 Blister/min., mit Formstation für
ALU-ALU-Blister, Zuführsystem, Perforations- und Schneidestation,
Videojet 1620 HR Tintenstrahldrucker, SEA Vision Kamera-Inspektion zur
Produktpräsenz, der variablen Daten und der Druckkontrolle, mit
SIEMENS SIMATIC IPC677D (Steuerungssystem & HMI), Kühleinheit,
Staubabsaugung und Blister-Transfereinheit zu
Marchesini M5768 „Roboterinsel zum Verpacken eines Sets
(„Karton-Tray”) mit Inhalatoren oder ähnlichem, Booklet und
Blisterstapel, einschließlich Blisterzuführbereich,
Bookletzuführung, Sleevezuführung, Inhalator-Trayzuführung,
Inhalator-Sleevezuführung und Produkttransfer für alle Komponenten
(Blister, Booklet und Inhalator-Sleeve) zum nachgeschalteten
Kartonierer, Leistung bis zu 44 Produkte/min., mit Siemens SIMATIC
IPC677D (Steuerungssystem & HMI), installierte Leistung 14 kW,
Betriebsluftdruck 6 bar (± 0,5 bar)
Marchesini MA80-N horizontale Kartoniermaschine, intermittierender
Betrieb, für mehrere Stapel von Blistern, Trays usw.,
Faltschachtegrößenbereich: Breite 30–130 mm, Länge 75–200 mm,
Höhe 20–100 mm, Leistung bis zu 120 Faltschachteln/min.,
Leimverschluss der Faltschachtellaschen mittels eine Nordson Problue 4
Heißleimgerätes, SEA Vision Barcodeleser für Faltschachtel und
Beipackzettel, Siemens SIMATIC IPC677D (Steuerungssystem & HMI),
installierte Leistung 9,5 kW, Betriebsluftdruck 6 bar (± 0,5 bar)

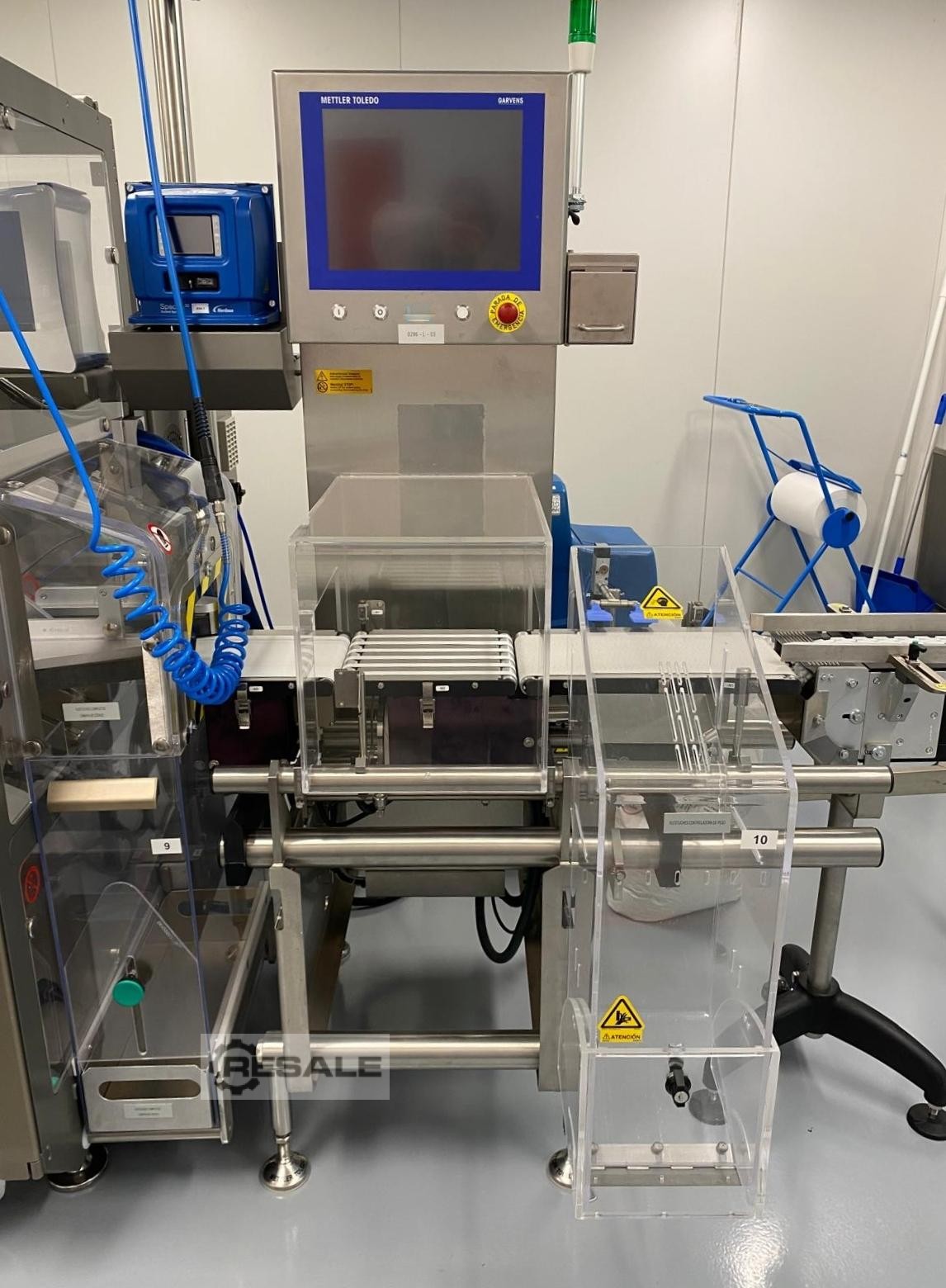

Mettler Toledo C3570 AdvancedLine Inline-Kontrollwaage mit
Touchscreen, Schlechtauswurf und Aussortierbehälter, Wägebereich bis
zu 300 g., Genauigkeit von 10 mg., Bandbreite ca. 200 mm, Länge des
Einlaufbands ca. 250 mm, Länge des Auslaufbands ca. 400 mm, Länge
der Wägezelle ca. 250 mm, Bandgeschwindigkeit bis zu 180 m/min.,
Leistung bis zu 800 Kartons pro Minute, Laufrichtung von links nach
rechts

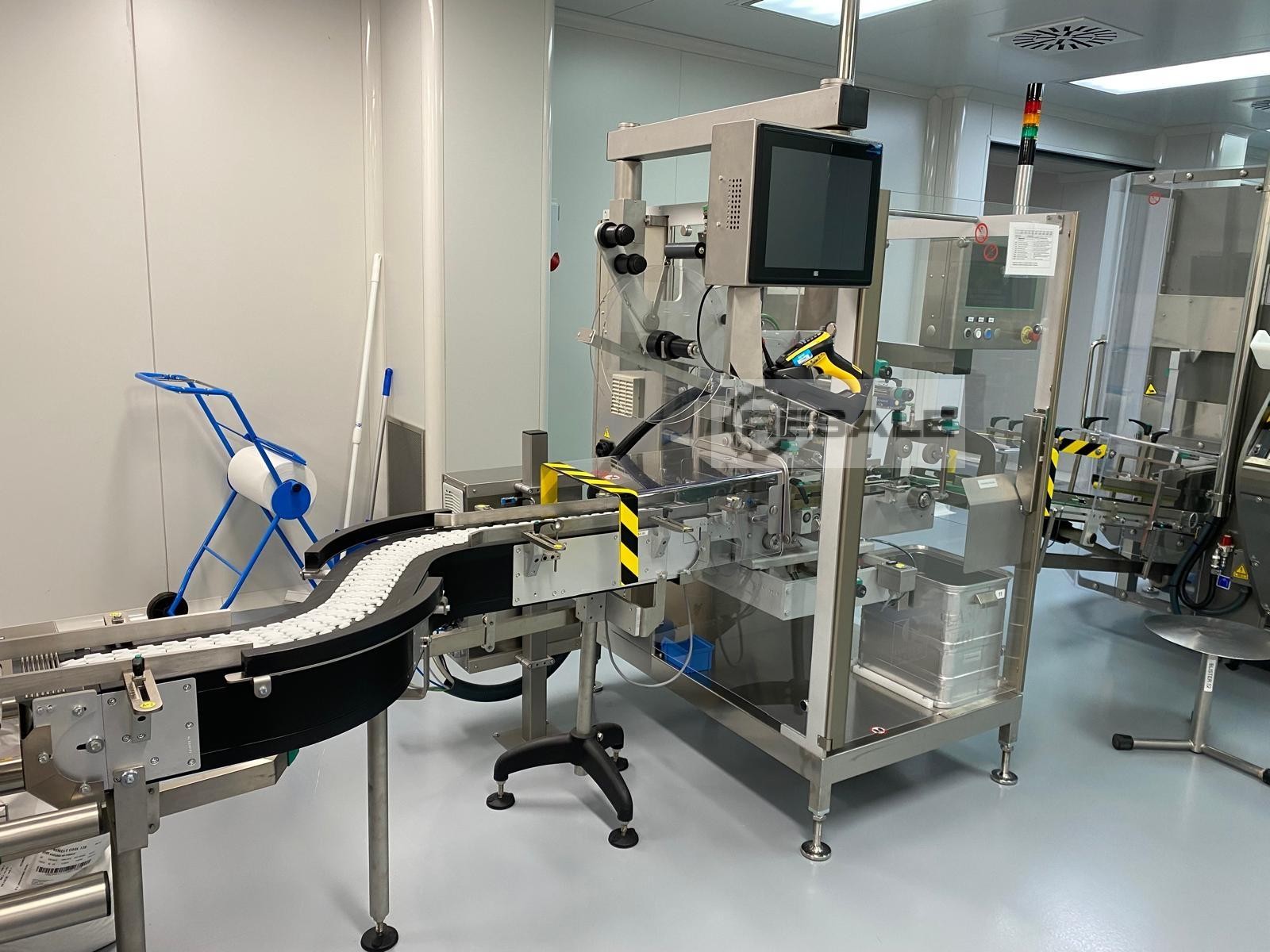

Marchesini BL-A309 Track & Trace-System zum Bedrucken der variable
Daten/Codes auf die Faltschachtel und derer Überprüfung für die
Serialisierung, Leistung bis zu 300 Faltschachteln/min.,
Faltschachtelgrößenbereich: Breite 20–105 mm, Länge 70–250 mm,
Höhe 15–90 mm, installierte Leistung 3,4 kW, Betriebsluftdruck 6
bar (± 0,5 bar)

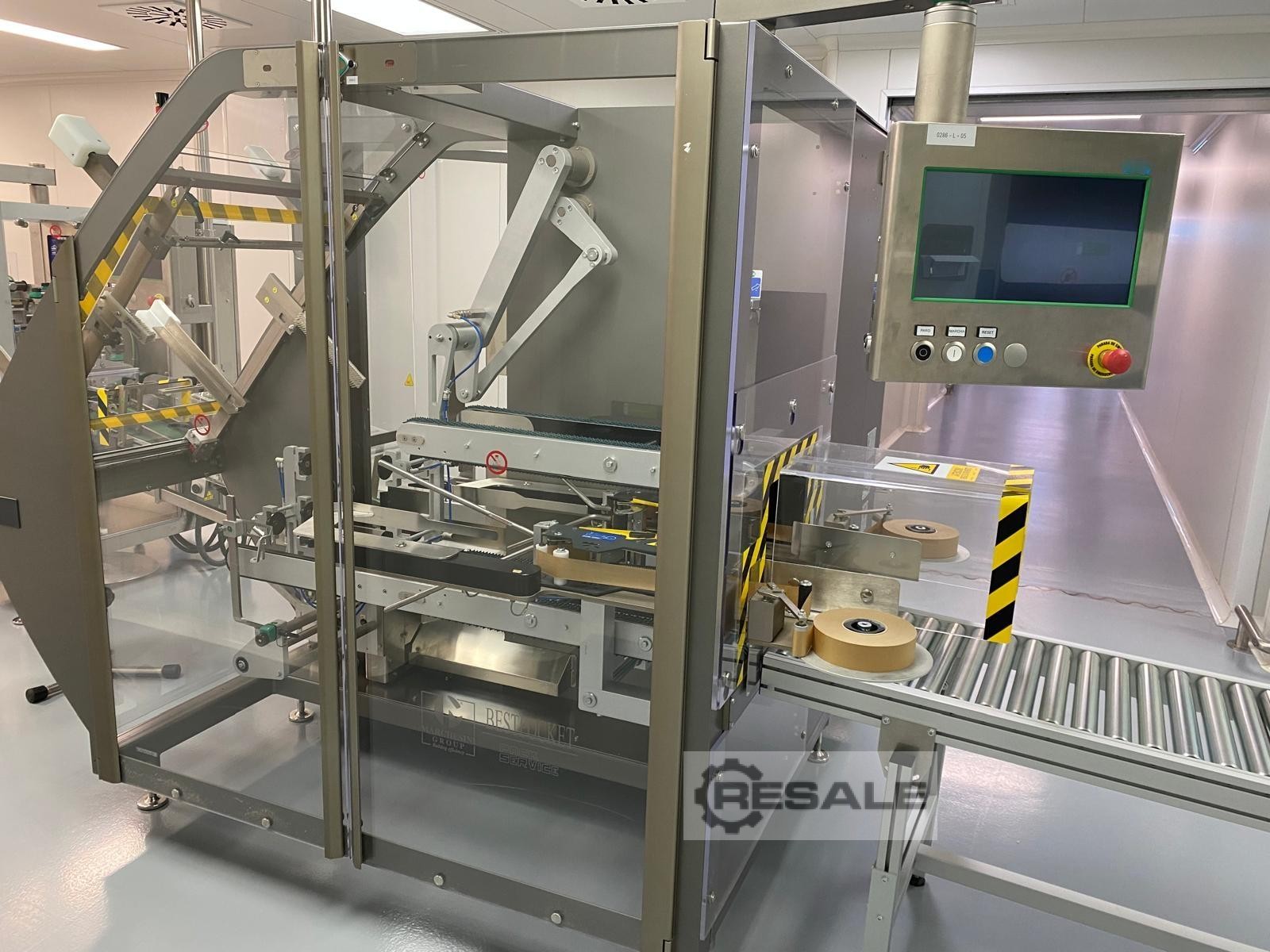

Marchesini BESTPOCKET automatischer Kartonverpacker mit horizontaler
Zuführung zum Verpacken von Kartonagen in Versandkartons, die mit
Klebeband verschlossen werden, Kartongrößenbereich: Breite 160–520
mm, Länge 120–350 mm, Höhe 120–400 mm, mit Siemens SIMATIC
IPC677D (Steuerungssystem & HMI), installierte Leistung 2,5 kW,
Betriebsluftdruck 6 bar (± 0,5 bar), Leistung bis zu 6 Kartons pro
Minute
Die Linie wurde ehemals zum Verpacken von Blistern, Inhalatoren und
Broschüren in Faltschachteln und schließlich in Versandkartons mit
den folgenden Formaten verwendet:
Blistergröße:
Alu-Alu Blister 130 x 85 mm (10 Kapseln pro Blister)
Faltschachtelgrößen:
90,5 x 62,5 x 136,5 mm (3 Blister + 1 Inhalator + 1 Broschüre pro
Faltschachtel)
90,5 x 82,5 x 136,5 mm (6 Blister + 1 Inhalator + 1 Broschüre pro
Faltschachtel)
90,5 x 100,5 x 136,5 mm (9 Blister + 1 Inhalator + 1 Broschüre pro
Faltschachtel)
Versandkarton:
375 x 327 x 291 mm
Ehemals gefahrene Leistung der Linie: bis zu 130 Blister/min., 43
Faltschachteln/min., 6 Versandkartons/min.
Benötigter Platzbedarf der kompletten Linie: ca. 23.600 x 3.500 mm
(LxB)
