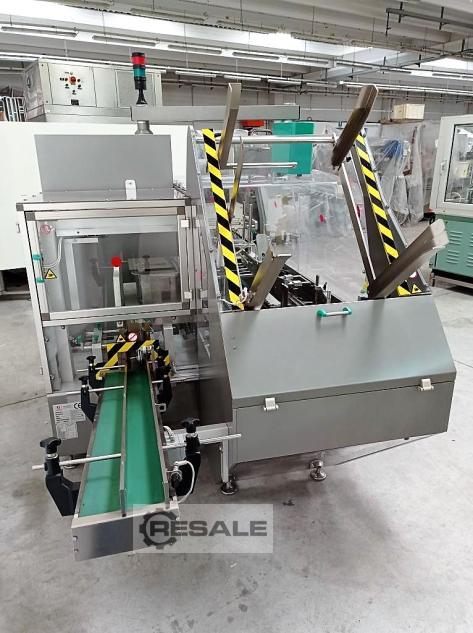

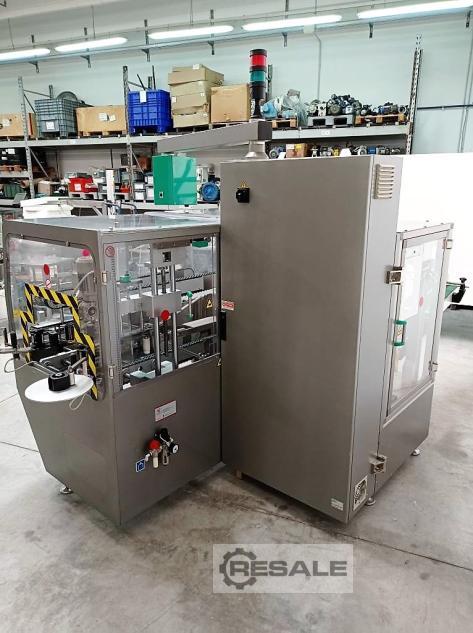

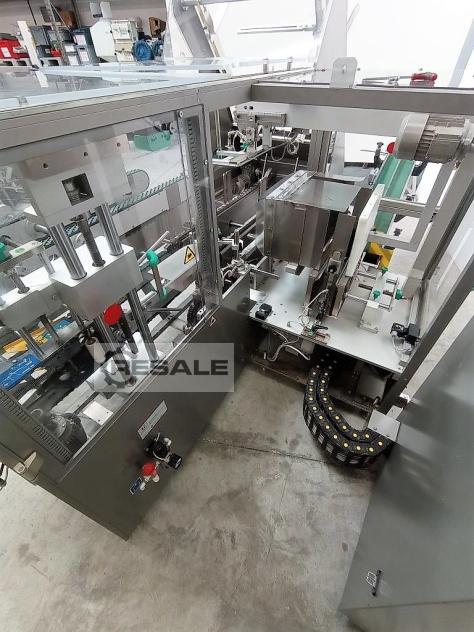

Maschine mit lackierter Aluminiumstruktur, ausgestattet mit
Lexan-Schutzvorrichtungen mit Mikrosicherheit. Leicht zu reinigen und
zugänglich.
Technische Daten:
Länge mm 3750
Breite mm 2700
Höhe mm 2080
Gleitflächenhöhe mm 700 – 1000
Gewicht Kg 1600
Spannung Volt 400
Frequenz Hz 50 / 60
Strom A 11
Mechanische Geschwindigkeit Karton / min 200
Produktionsmerkmale:
Gehäuselänge mm 75 – 350
Gehäusebreite mm 140 – 450
Gehäusehöhe mm 120 – 350
Ausgestattet mit: einem Zuführband für das Eingangsprodukt;
pneumatische Produkthebungsgruppe; Gestapelter Auffangbehälter aus
Edelstahl AISI 304S mit unabhängiger Motorisierung;
Produkteinführungsgruppe mit eigener Motorisierung komplett mit
Encoder.
Die Maschine ist außerdem mit einem geneigten Kartonmagazin mit einer
Kapazität von ca. 50 Kartons ausgestattet.

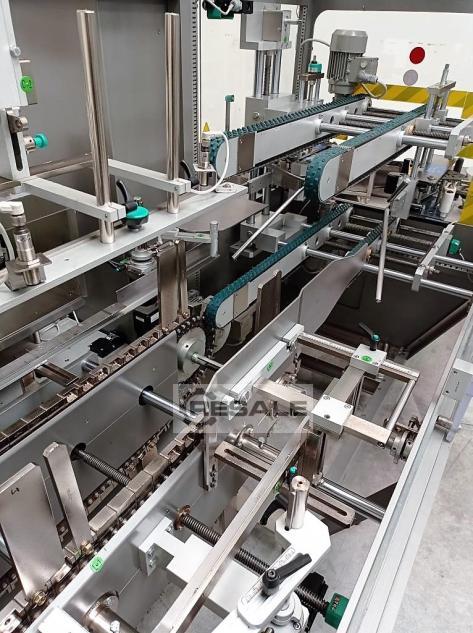

Karton-Kommissioniereinheit, mit Saugerarm mit unabhängigem Motor
komplett mit Encoder; Kartontransportkette mit unabhängiger
Motorisierung; seitliche Klappenbieger aus Pappe (Klappe geschlossen),
motorisiert durch bürstenlosen Motor; Ausgehende Kartonförderbänder
(oben und unten) mit unabhängiger Motorisierung und n.2 Gruppen von
Klebeband mit nicht klebendem selbstklebendem Klebeband.
Das System verfügt über eine Station, die das Touch-Control-Display
Siemens TP170B SIMATIC PANEL mit dem Betriebssystem LINUX MARLIN
vers5.2 enthält. Die Station verfügt über folgende Funktionen:
Alarm- und Zähleranzeige, Formatparametereinstellung und Freigabe von
Steuerungsfunktionen.
An der Maschine ist eine 3-farbige Signalsäule montiert, die die
allgemeinen Arbeitsbedingungen anzeigt. Die Balkonstruktur ermöglicht
eine vollständige Beseitigung von Produktionsrückständen und eine
vollständige Reinigung. Phasenstart- und -stopptasten,
Kontrollleuchten und Signalanzeigen sind in einem Panel zentralisiert.
Einfacher Formatwechsel durch Handräder und Millimeterleitern.
