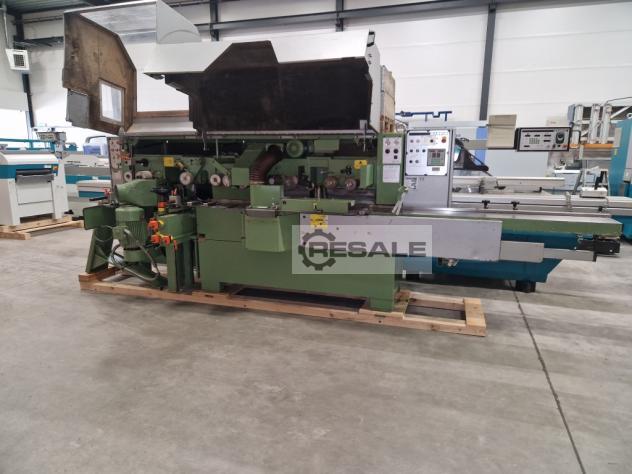

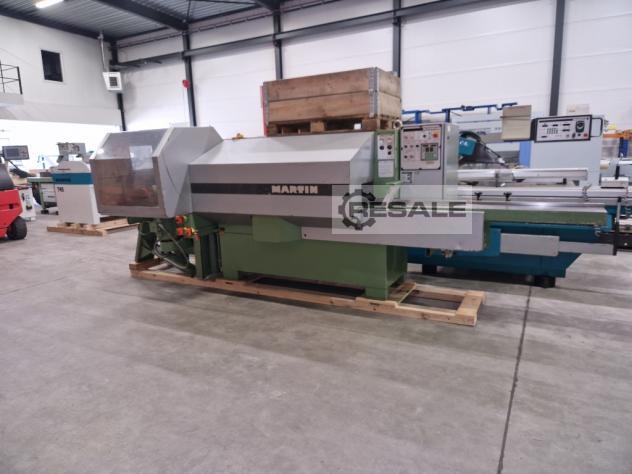

MARTIN T90 Vierseiter mit NC-Steuerung und 6 Spindeln und Pendelachse
(Linke3)
Spezifikationen:
Marke: MARTIN
Typ: T90 mit 6 Spindeln inkl. Pendelachse (Linke 3)
Baujahr: 2023 A1 - Überholt und Neulackiert
M-Nr.: V239722
Betriebsstunden: 5.962 Stunden
Aufgabetisch: 2000 mm
Tischhöhe Verstellung: Max. Spahnabname 10 mm

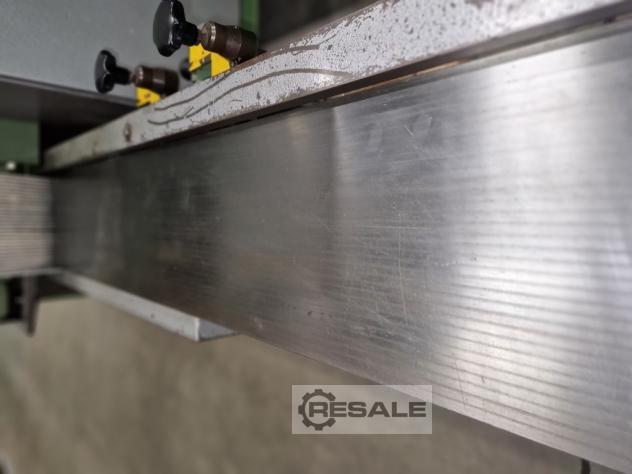

Anschlagleiste: Manuelle verstellung 10 mm
Hobelbreite: 22 - 260 mm (Profilierbreite Oben 4 ist 260 mm, Spindel 5
& 6 ist Werkzeugabhängig)
Hobelstärke: 5 - 160 mm (Profilierbreite Rechte/Linke ist 160 mm,
Spindel 5 & 6 ist Werkzeugabhängig)
Abrichte Hobelwelle: 1. Spindel, mit max. 10 mm Abnahme, 260 mm,
Flugkreis min. ø100 mm - max ø125 mm
Kallibrier Hobel-und Contourwellen: 2 & 3 Spindel (Vertikalspindeln)
max. 10 mm,Aufspannlänge 160 mm, Flugkreis min. ø100 mm - max ø125
mm
Dickenwelle/oberen Welle: 4. Obenspindel (Horizontalspindel) max. 8.5
mm Spahnabnahme, Aufspannlänge 260 mm, Flugkreis min. ø100 mm - max
ø125 mm
Freiplatz oberen Profil Welle: ... Freiplatz Oberen Welle, ø40mm,
schaafbreedte 260 mm, Radial Verstellweg 64 mm (+155 mm), axial
Verstellweg: 40 mm, Werkzeug Flugkreis: ø100 tot ø180 mm
Rechter Spindel 2 - Profilspindel: 5. 2e Rechte Vertikalwelle ø40
mm,Aufspannläge 160 mm, min. ø100 mm - max ø180 mm
UNIVERSAL Spindel: 6. Universal-Profilspindel 90° drehbahr, ø40 mm
mit 240 mm Aufspannlänge, ø100- max. ø180 mm
Dickenverstellung: NC - und elektrische Verstellung
Breitenverstellung: NC - und elektrische Verstellung + Automatische
Pendelachs Steuerung
Kopfmass: 100 Programme Speicher
Messerwellen: 1. Unten: Z-4, ø125 mm, 6.000UpM
2. Rechte: Z-4, ø125 mm, 6.000UpM
3. Linke:Z-4, ø125 mm, 6.000UpM
4. Oben: Z-4, ø125 mm, 6.000UpM
5. Freiplatz Oberen Welle
6. Rechte 2: Vertikaler Profilierspindel, min. ø100 - max ø180 mm,
6.000UpM
7. UNIVERSAL: Prifilierspindel, min. ø100 - max ø180 mm, 6.000 UpM
Min. Produktlänge: 380 mm (460 mm beim profilieren)

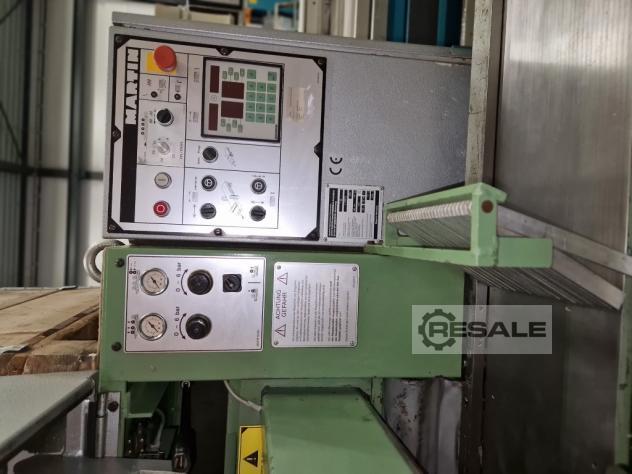

Zentral Steuerung: NC- Control mit 100 Programme Speicher
Schmierung: Automatische Tischschmierung

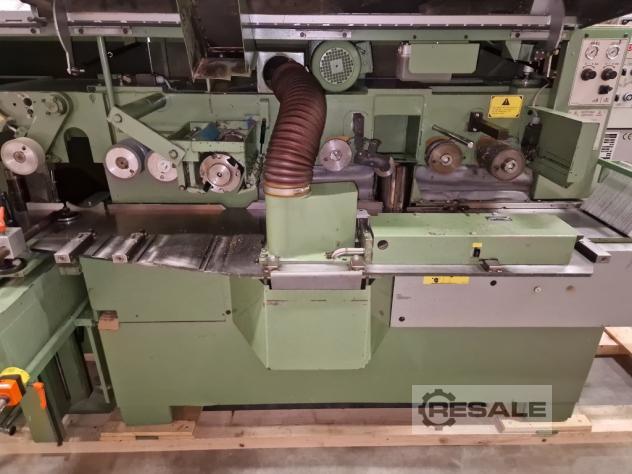

Spindelanordnung: 1. Unten mit 7.5 KW
2&3. Rechte + Linke Spindel mit zusammen 7.5 kW (Linke -Sägeblatt
ø165 mm auf min. 10 mm)
4. Oben 1 mit 7,5 kW
5. Oben 2 mit 7.5 kW
6. Rechte 7.5 KW
7. UNIVERSAL mit 12,5 kW
Elektrizitätsversorgung: 400V, 3Ph, 50 Hz, 115A Nominal
Pressluft: 6-8 Bar, ….L/min.
Absaugung: 17.000 m3/Stunde - 1.900 Pa
Vorschub: 4 – 25 m/min Stufenloser Vorschub

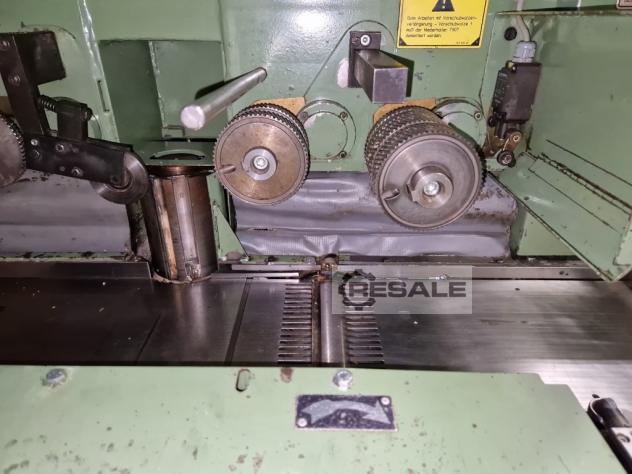

Stahl und Gummi Rollen. 1 Einzugwalze elektro-pneumatisch
einschalten
Pneumatisch, aufgeteilt in 2 Gruppen
Zentral Schmierung: Zentral Schnierung
Normieriung: CE
