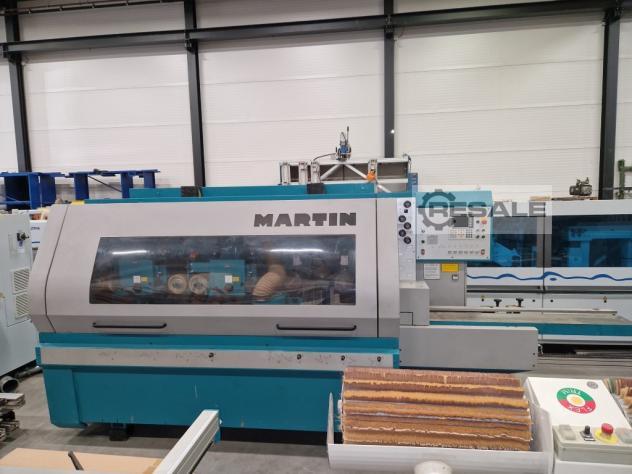

MARTIN T92 Profilierautomat mit CNC-Steuerung und 6 frequenzgeregelte
Hobelachsen
Programmspeicher, Werkzeugspeicher,Kollisionsschütz,Diagnosefunktion,
usw.
Marke: MARTIN
Typ: T92
Normieriung: CE
Aufgabetisch: 2000 mm
Tischhöhe Verstellung: Max. Spahnabname 10 mm
Anschlagleiste: Manuelle verstellung 10 mm
Hobelbreite: 22 - 260 mm (mit Pendelachs-Vorbereitung)
Hobelstärke: 5 - 180 mm
Profiliertiefe: max: 40 mm (mit geeignetem Werkzeug)
Min. Produktlänge: 380 mm

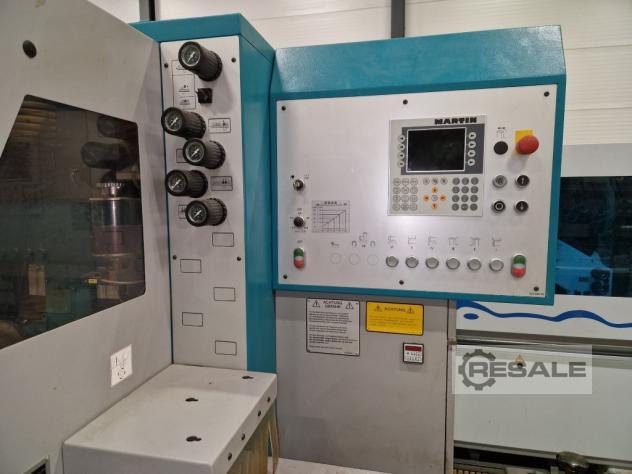

Bedienung: CNC Steuerung mit LCD Bedienoberfläche, zur
Spindelpositionierung, Vorschub, bearbeitungsprogramme, Werkzeugdaten,
Diagnose, usw.
Speichermöglichkeit von bis zu 200 Profilen und Hobelmaßen inkl. der
dazugehörigen
Werkzeuginformationen unter Einbeziehung aller Achsen der Maschine;
Speichermöglichkeit für 200 Werkzeuge inkl. Referenzdaten;
Integrierter Betriebsstundenzähler mit Gesamt- und
Chargenlaufzeit;
Diagnosefunktion mit Klartextmeldungen
Programmierbarer Kollisionsschutz,
Anzeige der Möglichen Dauerlast je Spindelmotor in %
Speicherprogrammierbare Steuerung für Vorschubbalken Spindel 3 & 4
Radial verstellung: CNC - elektrischemotorische Verstellung, Spindel
3, 5 und 6, Spindel 1, 2 und 4 über Steckkurbel, wobei Spindel 2 auch
als Mobilspindel gefahren werden kann
Axialverstellung: CNC - elektrischemotorische Verstellung, Spindel 2
bis 6, Spindel 1 über Steckkurbel
Horizontal Spindel 45 mm axial Verstellung
Vertikal Spindel 85 mm axial Verstellung (2 Sätze Werkzeuge
stapeln)
Vorschub: Stufenlos Vorschubregelung 5 - 25 m/min, 2,2 kW (3 PS)
Vorschubwalzen mit pneumatische Druckreglung, aufgeteilt in 3
Gruppen
Speicherprogrammierbare Steuerung für Vorschubbalken Spindel 3 & 4
Zentral Schmierung: Programmierbare Gleittmittelzuführung
Maschinentisch: Luftkissentisch im Maschinentisch
Spindel:
1. UNTEN: Achse ø40 mm, ø125-145mm, 7.5 kW Direktantrieb mit
frequenzgeregelte Drehzahl, Axial + Radial über Steckkurbel
Positionierung
2. RECHTE: Achse ø40 mm, ø100-225 mm, ProLock Schnellspannmutter,
7.5 kW Direktantrieb mit frequenzgeregelte Drehzahl,
CNC-elektromotorische Axiale Spindel-Achsenverstellung, Radial
Steckkurbel Positionierung, Stufenloser Flugkreisanpassung d.Tisches
mit Sterngriff
3. LINKE spindel: Achse ø40 mm, ø100-225 mm, ProLock
Schnellspannmutter, 7.5 kW Direktantrieb mit frequenzgeregelte
Drehzahl, CNC-elektromotorische Radial&Axiale
Spindel-Achsenverstellung -Stufenloser Flugkreisanpassung d.Tisches
mit Sterngriff, Auslauf-Führungslineal nach Linke Spindel 4 mm Dicke
Stufenlos in zwei dimensionen einstellbar (Spindel 3 ist
Mobilspindelvorbereitet)
4. OBEN: Achse ø40 mm, ø100-200 mm, ProLock Schnellspannmutter, 7.5
kW Direktantrieb mit frequenzgeregelte Drehzahl, CNC-elektromotorische
Radial Spindel-Achsenverstellung, Axial Steckkurbel verstellung,
Auslaufdruckbalken einteilig seitlich verschiebbar, flächige Auflage,
ungefedert
5. Untere Horizontalspindel: Achse ø40 mm, ø100-200 mm,
Schnellspannmutter, 7.5 kW Direktantrieb mit frequenzgeregelte
Drehzahl, CNC-elektromotorische Radial&Axiale
Spindel-Achsenverstellung
6. ObereHorizontalspindel: Achse ø40 mm,ø100-200 mm,
Schnellspannmutter, 7.5 kW Direktantrieb mit frequenzgeregelte
Drehzahl, CNC-elektromotorische Radial&Axiale
Spindel-Achsenverstellung, Auslaufdruckbalken einteilig seitlich
verschiebbar
Druckstück über Spindel 5
Tischebene nach Sp[indel 5 stufenlose Höhe Positionierung
Drehzahl: Stufenloser Drehzahl regelung 1.500 - 9.000 UpM, Sanftanlauf
und Verschleißfreies Bremsen der Spindelmotoren und des Vorschubes
über Inverter
Anzeige der Möglichen Dauerlast je Motor in %
Absaugung: Ø 140 mm (6 Absaugstützen)
Luftkapazität: 18m³/min bei 20m/s (bei trockenen Spänen), 25m³/min
bei 28m/s (bei feuchten Spänen)
Gewicht: ca. 6.500 KG
Niederlande
