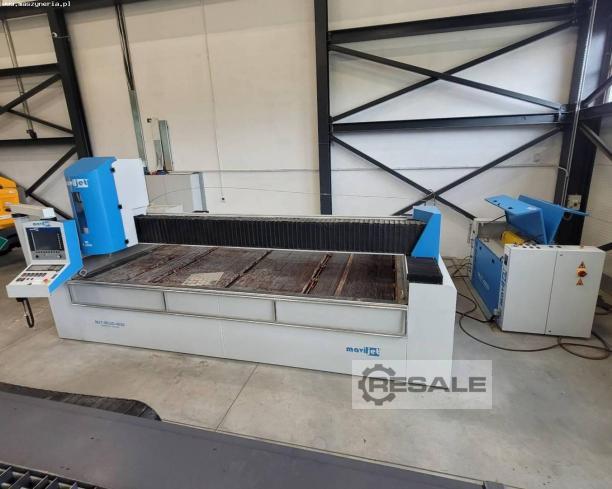

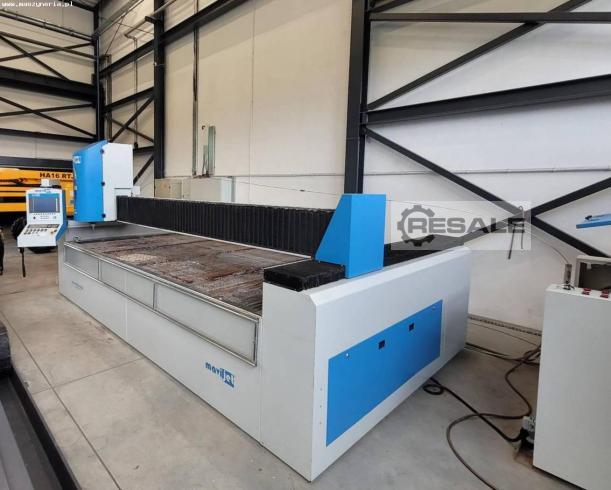

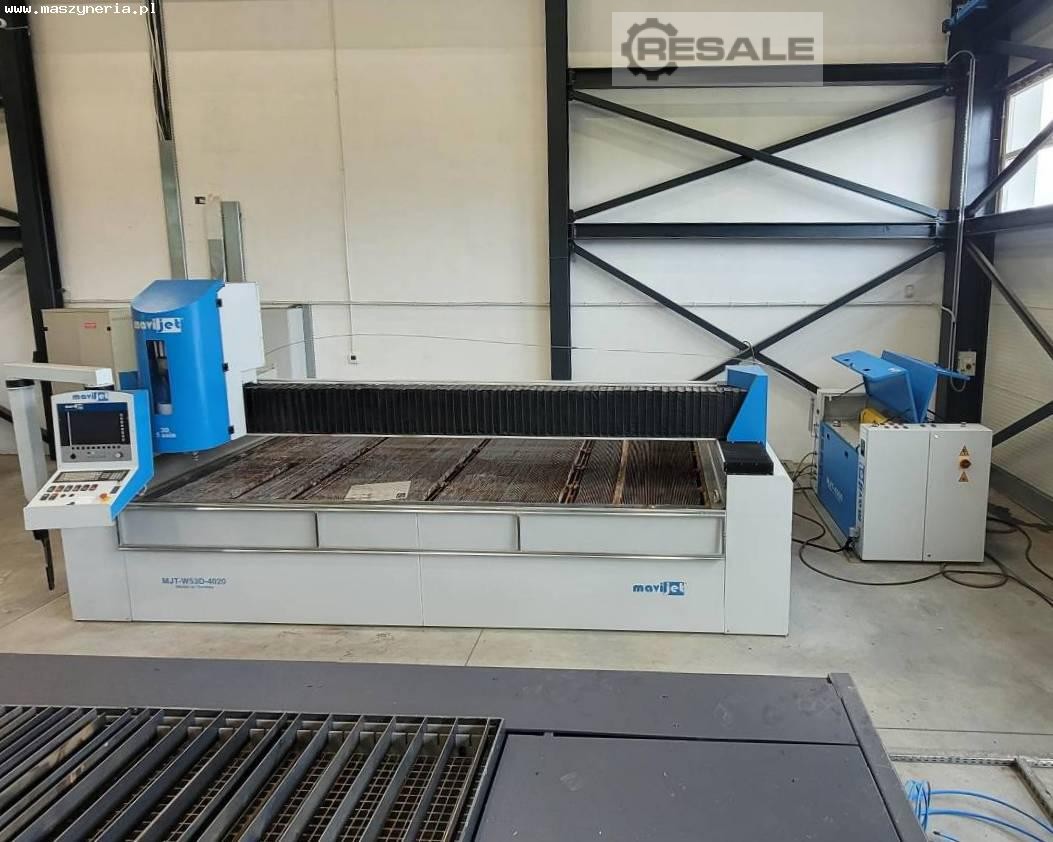

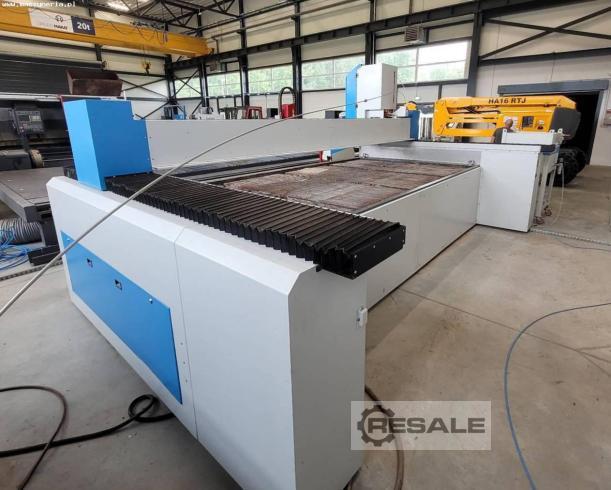

CNC Wasserstrahlschneidmaschine MAVIJET MJT-W53D 4020 wurde 2020 in
der Türkei von MAVİFORM METAL MAKİNA SAN.TİC.LTD.ŞTİ gebaut. Die
mit einem 5-Achsen-Schneidkopf ausgestattete Maschine ermöglicht die
uneingeschränkte Bearbeitung einer breiten Palette von Materialien,
d.h. Metall, Kunststoff und Glas. Die Bearbeitung erfolgt mit
innovativer Wasserstrahlschneidetechnik, die perfekt glatte Kanten
garantiert, ohne dass weitere Nachbearbeitungsschritte erforderlich
sind. Beim Schneiden werden nur natürliche Abrasivstoffe und Wasser
verwendet, wodurch der Prozess frei von schädlichen Dämpfen und
sicher für die Umwelt ist.
Das Angebot umfasst auch eine umfassende Ausrüstung, die unter
anderem aus einem fortschrittlichen Steuerungssystem, einer
40-kW-Hochdruckpumpe und einem Abrasivmitteltank besteht. Der WaterJet
MJT-W53D 4020 wiegt mit leerem Tank 4560 kg.
Technische Daten der Wasserstrahlschneidanlage MAVIJET MJT-W53D
4020
- CNC-Steuerung: ESA
- Anzahl der Achsen: 5 (X,Y,Z,A,C)
- Vorschub in den Achsen X/Y/Z: 4000/2000/250 mm
- Eilganggeschwindigkeit: 30000 mm/min
- Positioniergenauigkeit: 0,01 mm
- Schneidkopf mit Mischkammer
- CAM-Software mit halbautomatischem Nesting
- Servomotoren auf allen Achsen
- GÜDEL gehärtete schraubenförmige Zahnstangen und Ritzel
- THK Linearschlitten und Schienen
- Handrad
- USB-Anschluss
- Ethernet-Schnittstelle
- Spannungsversorgung: 3x 380 V; 50 Hz
- Gewicht der Maschine mit leerem Tank: 4560 kg
- Gewicht der Maschine MAVIJET MJT-W53D 4020 mit vollem Tank: 11560
kg
Technische Daten der Ausstattung der Wasserstrahlschneidmaschine
MAVIJET

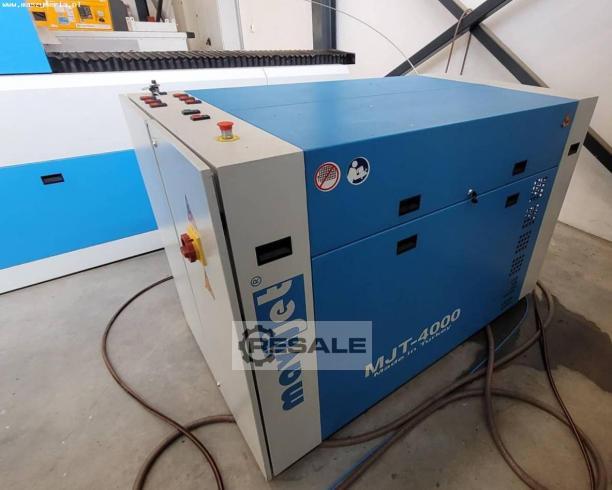

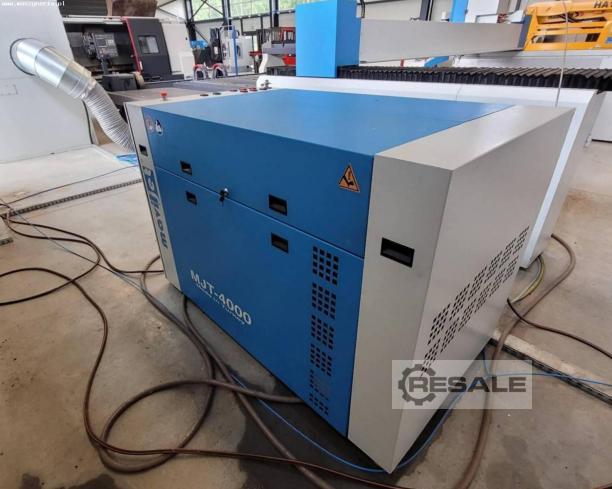

Hochdruckpumpe MJT-4000
- PLC-Steuerung SIEMENS mit Touchscreen-Display
- Leistung: 40 kW
- Arbeitsdruck: 4000 bar
- Durchflussmenge: 2,3-3 l/min
- digitale Einstellung des Arbeitsdrucks
- Kapazität der Hydraulikpumpe: 103 l
- Motordrehzahl: 1500 U/min
- Stromanschluss: 3x 380 V; 50 Hz
- Abmessungen (L x B x H): 1830 x 1040 x 1220 mm
- Gewicht: 1453 kg

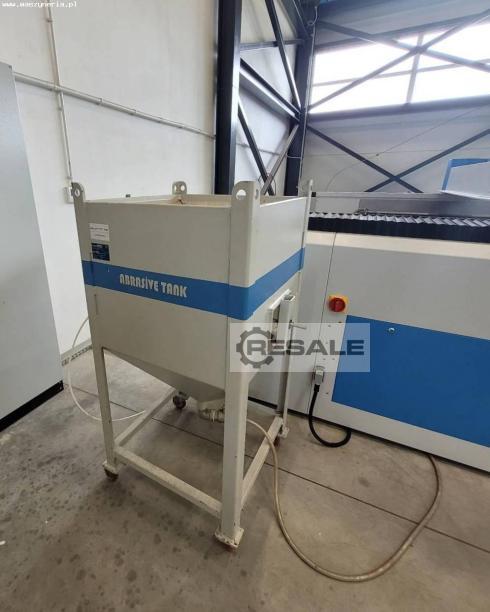

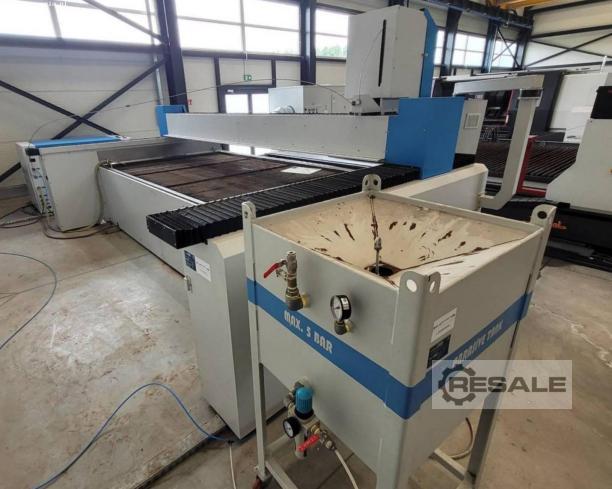

Abrasivmitteltank
- Fassungsvermögen: 350 kg
- Arbeitsdruck: 5 bar
- Gewicht: 240 kg
Sand-Dosiersystem
- Sanddurchflussmenge: 50-1000 gr/min
