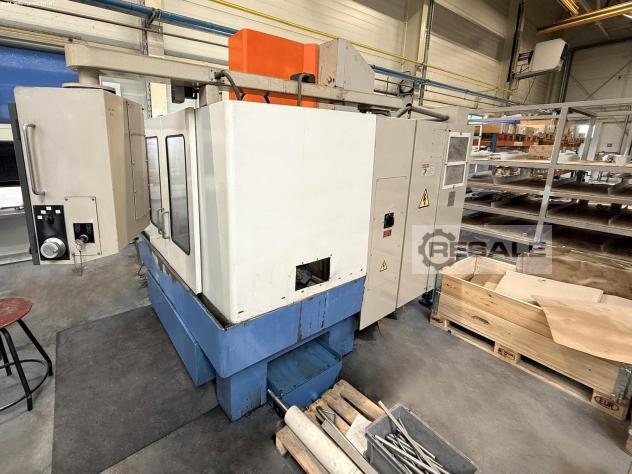

CNC Vertikal Bearbeitungszentrum MAZAK MTV 414 wurde 1992 im
Vereinigten Königreich von YAMAZAKI MACHINERY UK LTD gebaut. Die
angebotene Maschine ist eine ausgezeichnete Wahl für die Bearbeitung
von Werkstücken mit einem maximalen Gewicht von 500 kg. Dank ihrer
zuverlässigen Komponenten und ihrer extrem stabilen Konstruktion
garantiert die MAZAK MTV 414 während ihrer gesamten Lebensdauer beste
Bearbeitungsergebnisse. Die Bearbeitung erfolgt in einem großen
Arbeitsbereich mit einem Arbeitstisch von 900 mm Länge und 410 mm
Breite, einer Spindel und einem geräumigen Werkzeugmagazin. Die von
einem leistungsstarken Motor angetriebene Spindel dreht sich mit einer
Höchstgeschwindigkeit von 7000 U/min und arbeitet in drei X-, Y- und
Z-Achsen mit Vorschüben von 560 mm, 410 mm und 460 mm. Alle
Schneidwerkzeuge werden in einem Werkzeugmagazin mit 24 Plätzen und
einem automatischen Werkzeugwechselsystem (ATC) gelagert. All dies

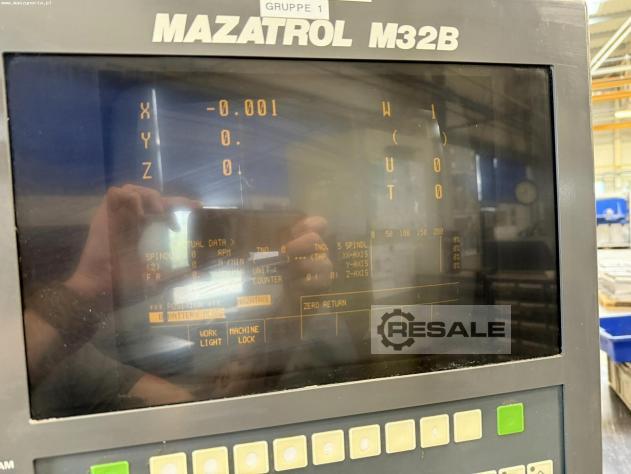

wird durch die intelligente MAZATROL M32B CNC-Steuerung mit ihrer
intuitiven Schnittstelle und dem Zugang zu vielen fortschrittlichen
Funktionen ergänzt. Sie ermöglicht unter anderem eine Änderung der
Spindeldrehzahl oder eine präzise Programmierung der
Bearbeitungsparameter. Das CNC Bearbeitungszentrum MAZAK MAZATECH
V-414 wiegt 5250 kg.
Technische Daten der CNC Fräsmaschine MAZAK MTV 414

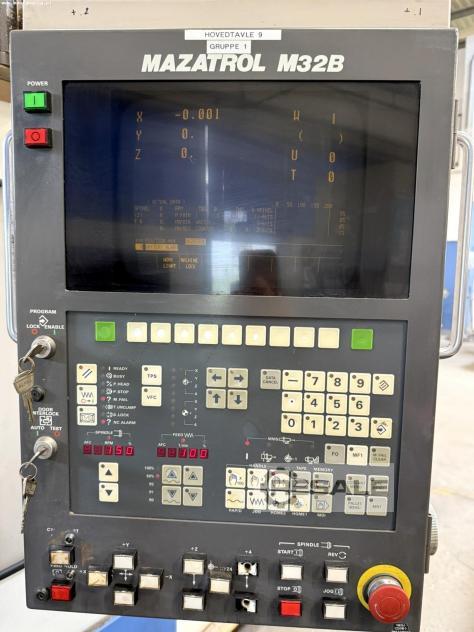

- CNC Steuerung: MAZATROL M32B
- Vorschub in der X/Y/Z-Achse: 560/410/460 mm
- Abmessungen des Arbeitstisches (L x B): 900 x 410 mm
- Maximales Werkstückgewicht: 500 kg
- maximale Spindeldrehzahl: 7000 U/min
- Minimale Spindeldrehzahl: 50 U/min
- Spindelkegel: ISO NO. 40
- Antriebsleistung der Spindel (Dauerleistung/30 min): 5,5/7,5 kW

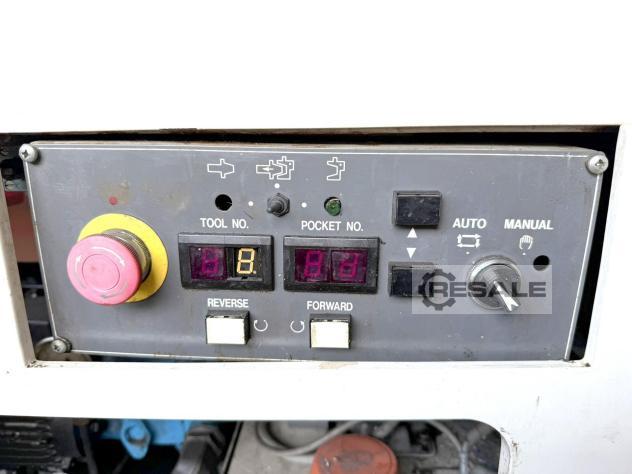

- 24-faches Werkzeugmagazin mit automatischem Werkzeugwechsler
(ATC)
- Maximaler Werkzeugdurchmesser (benachbarte Plätze
belegt/benachbarte Plätze leer): 100/160 mm
- maximale Werkzeuglänge: 350 mm
- maximales Werkzeuggewicht inklusive Werkzeughalter und Zugbolzen: 10
kg
- Werkzeugspannkraft: 1250 kg
- Abstand von der Spindelmitte bis zur Vorderseite der Säule: 587
mm
- Abstand vom Spindelende zur Arbeitstischoberfläche: 150-610 mm
- Abstand vom Maschinenboden zur Arbeitstischoberfläche: 750 mm
- Leistungsbedarf: 23,4 kVA
- Spannungsversorgung: 3x 380 V; 50 Hz
- Gesamthöhe der Maschine: 2433 mm
- Gewicht der Maschine MAZAK MTV-414: 5250 kg
