CNC Drehzentren MAZAK SQT 15MS

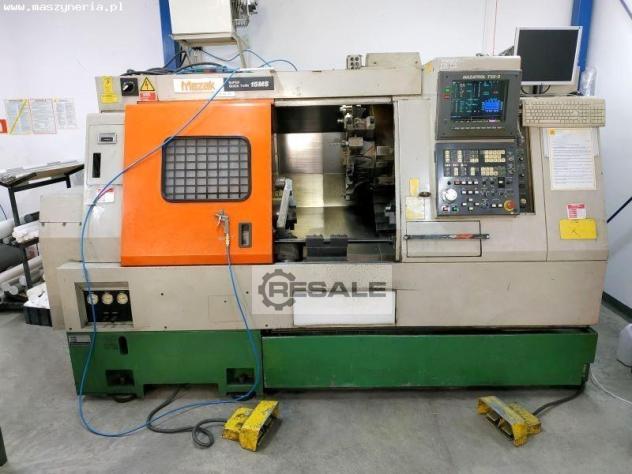

CNC Drehzentrum MAZAK SQT 15MS gebaut im Jahr 1992 in Japan, ist die beste Wahl für jeden Fertigungsbetrieb. All dies ist dem 12-Positionen-Werkzeugkopf und den zwei leistungsstarken Spindeln (Haupt- und Gegenspindel) zu verdanken, die die Dreheffizienz maximieren und gleichzeitig eine hohe Genauigkeit und Präzision gewährleisten. Hinzu kommt eine einfach zu bedienende MAZATROL T32-3 CNC-Steuerung mit Farbbildschirm, über die alle Bearbeitungsparameter in wenigen Schritten programmiert werden können. Das Gesamtgewicht der Maschine beträgt 4700 kg.

Technische Daten der CNC-Drehmaschine MAZAK SQT 15MS
Allgemeine Daten
- Vorschubgeschwindigkeit in X/Z-Achse: 180/575 mm
- maximaler Werkstückdurchmesser: 300 mm
- Maximale Werkstücklänge: 531 mm
- Stangendurchmesser: 51 mm
- Positioniergenauigkeit der X-Achse: ± 0,002 mm
- Positioniergenauigkeit der Z-Achse: ± 7 s
- Positioniergenauigkeit der C-Achse: ± 0,003 mm
- Werkzeugspannkraft: 42140 N
- Schaltzeit des Werkzeugkopfes: 1,4 s/Vollschritt
- Luftdruck: 490 KPa
- Luftverbrauch: 100 NL/min
- Fassungsvermögen Kühlmitteltank: 200 l
- Fassungsvermögen des Hydrauliköltanks: 45 l
- Fassungsvermögen Schmierstofftank: 1,8 l
- Abmessungen (L x B x H): 3055 x 1580 x 1900 mm
- Platzbedarf: 4,8 m2
- Gewicht der Maschine: 4700 kg

Hauptspindel
- Hauptspindel-Drehzahlbereich: 35-5000 U/min
- Bohrungsdurchmesser: 61 mm
- Spindelnase: A2-6
- Abstand zwischen Spindelnase und Werkzeugkopfstirnseite: 125-700 mm
- Lagerdurchmesser (vorne): 100 mm
- Lagerdurchmesser (hinten): 80 mm
- Drehmoment: 294 Nm
- Leistung der Hauptspindel (30 min/Dauerbetrieb): 18,5/15 kW

Gegenspindel
- Drehzahlbereich der Gegenspindel: 180-5000 U/min
- Bohrungsdurchmesser: 31 mm
- Spindelnase: A2-6
- Lagerdurchmesser (vorne): 80 mm
- Lagerdurchmesser (hinten): 50 mm
- Drehmoment: 49 Nm
- Leistung der Gegenspindel (10 min/Konstantbetrieb): 7,5/10 kW

Ausstattung der CNC doppelspindel drehmaschine Super Quick Turn 15MS
- CNC-Steuerung: MAZATROL T32-3
- Fußsteuerung
- Gegenspindel

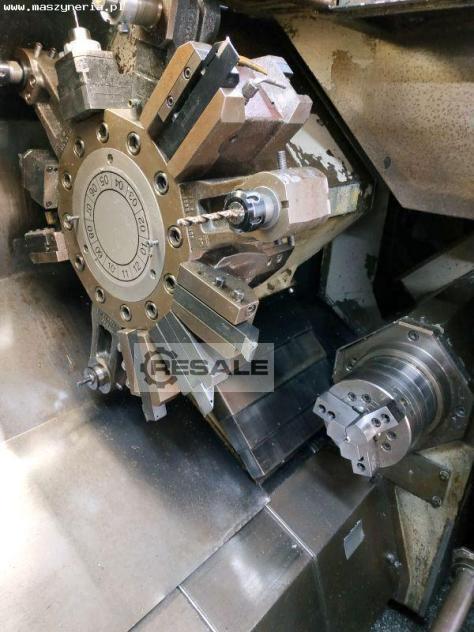

- 12-Positionen Werkzeugkopf
Verkäufer Angebot Nr. resale 163582937
