MAZAK Hersteller
Modell VARIAXIS J-600/5X
Baujahr 2016
CNC MAZATROL SmoothX

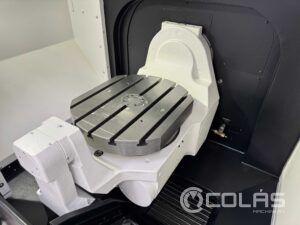

Tisch
Tischfläche 600×500 mm.
Maximale Teilegröße 730×450 mm.
Maximales Gewicht auf dem Tisch 500 kg.
Tabellenkonfiguration T-Nuten
Routen und Vorstöße
Verfahrwege (X/Y/Z) 850/550/510 mm.
Oszillationsbereich Kipptisch (Achse B) 210 º (-120º +90º)
Verfahrweg der C-Achse (Tischdrehung) um 360º
Min-Max-Abstand Nasenspindel Tischoberfläche 70-580 mm.
Schnelle Vorlaufachsen (X, Y, Z) 30.000 mm/min
Fast Forward B/C Achsen 30 U/min
Minimale Erhöhung der B-Achse 0,0001º
Minimales Inkrement der C-Achse 0,0001º
Maximaler Arbeitsvorschub der Achsen (X, Y, Z) 30.000 mm/min
Maximaler Werkstückvorschub für B/C-Achsen 30 U/min
Gesteuerte Achsen (gleichzeitig) 5
Kopf
BT-40 Konus
Maximale Kopfdrehzahl 12.000 U/min
Leistung des Hauptmotors 11 / 7,5 kW
Hauptdrehmoment 65 Nm
Automatischer Werkzeugwechsler
Werkzeug-Ablageplätze 30
BT-40 Kegel-Werkzeug
Methodenauswahlwerkzeug Zufälliger kürzester Weg
Maximaler Werkzeugdurchmesser 90 mm mit angrenzenden HTAS
130 mm ohne angrenzendes h
