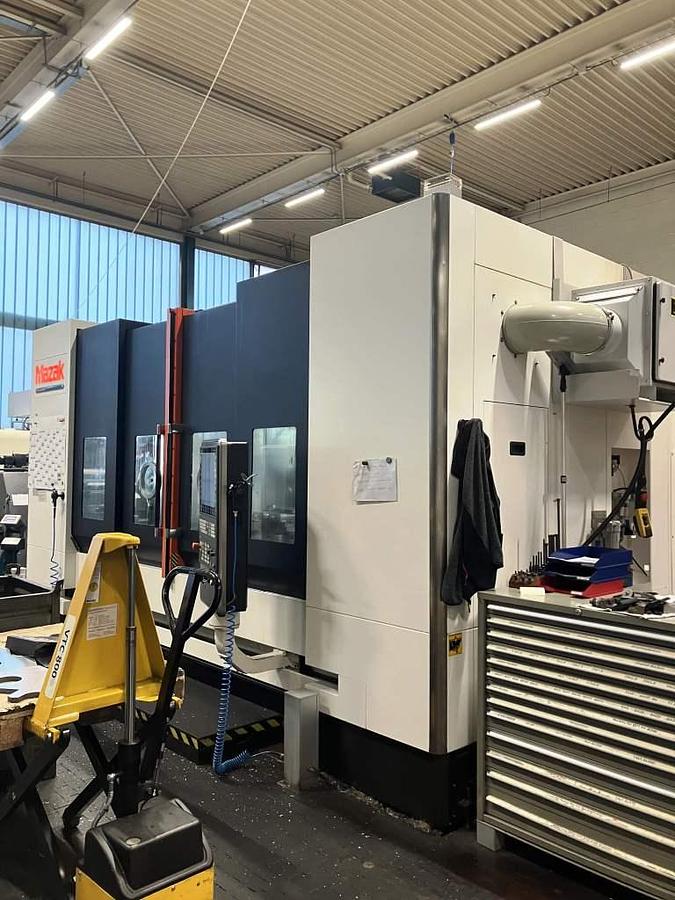

Die Mazak VTC 800 Baureihe ist eine Serie leistungsstarker,
großformatiger 5-Achsen-Drehzentren für große Werkstücke, bekannt
für ihre hohe Präzision und Starrheit, ideal für Luft- und
Raumfahrt, Energie und Schwermaschinenbau, mit Funktionen wie
integrierten Spindeln, schneller Werkzeugwechsel und für effiziente
Komplettbearbeitung., Zubehör:, Werkzeugmagazin für 30 Werkzeuge,
Werkzeuglängenmessung Werkzeugbrucherkennung, Werksseitige
Vorbereitung für Späneförderer (links), Magazin (HSK) 155
Werkzeuge, Luftblaseinrichtung am Werkstück, Signalleuchte
(Bearbeitungsende: gelb), zusätzliche: Arbeitsraumbeleuchtung,
Kühlmittelpistole, Luftblaseinrichtung durch die Spindel,
Vorbereitung 70 bar, inkl. Schnittstelle für Hochdruckanlage,
Automatisches öffnen/schließen der Bedienertür, Mazak Monitoring
System B RMP 60 (nur/H/V), Kollisionsüberwachung Fa. Brankamp, 2

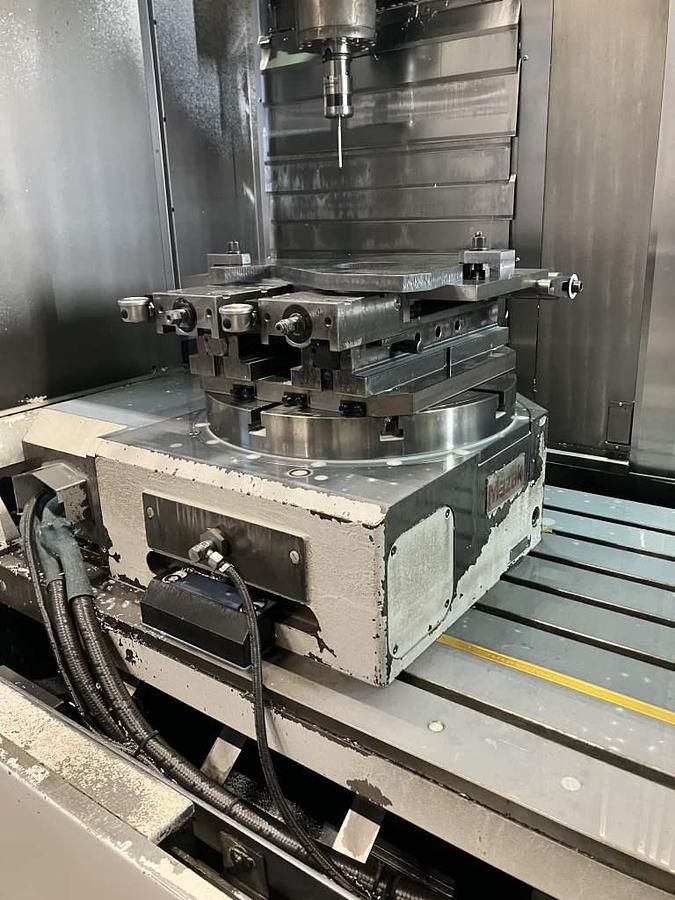

Stück Renishaw TS27R Werkzeugeinstellgerät, NC-Rundtisch,
Haltevorrichtung für vertikale Verwendung des NC-Rundtisch,
Tisch-Mittentrennwand für Pendelbearbeitung, 3D-Modell des

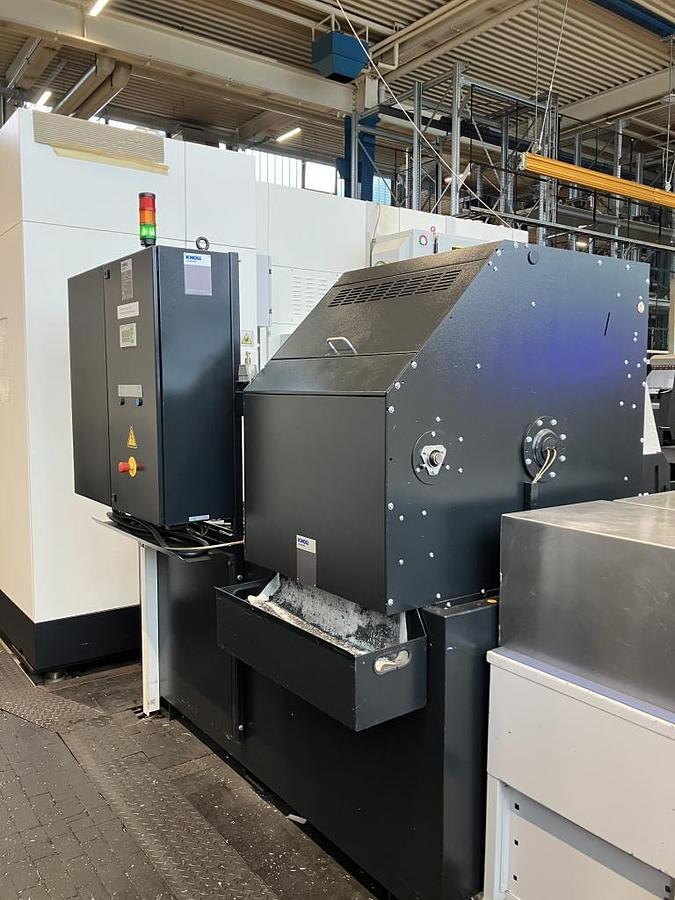

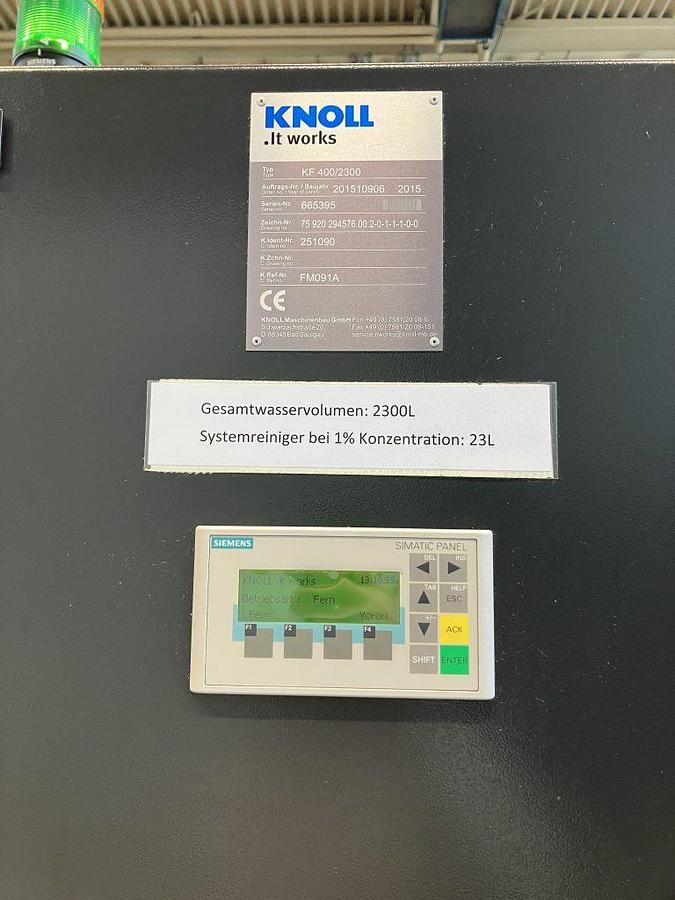

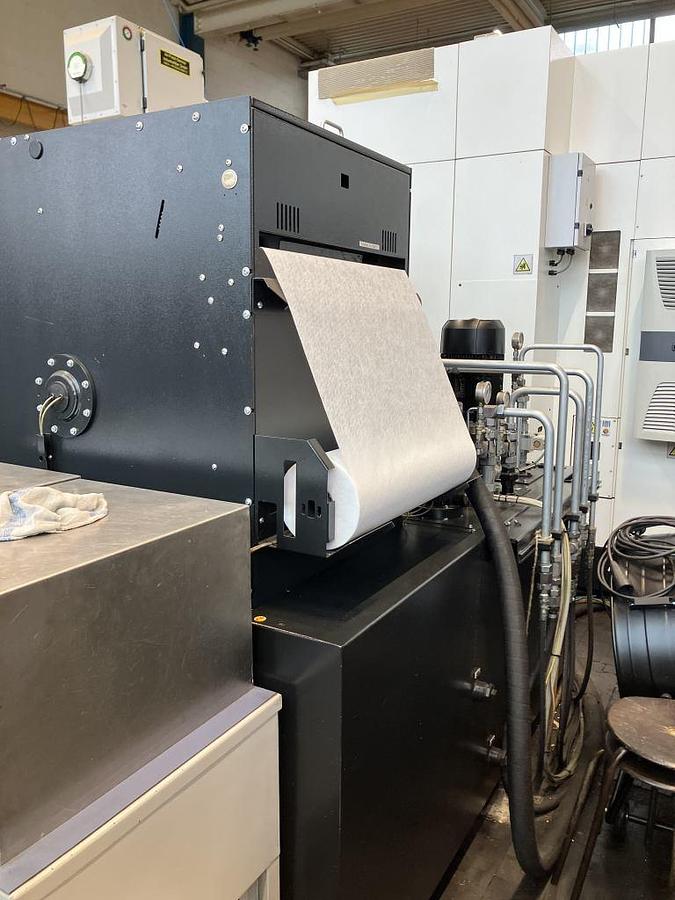

Arbeitsraumes im STEP-Format, 5 Achsenfrästechnologie, Knall
Kompaktfilter KF400/2300 (Filterleistung 400 !/min, Tankvolumen 2300
1), Hochruckkühlung 70 bar, 7 Druckstufen, Späneförderer
Scharnierbandausführung, zusätzliche M-Codes 1 Satz = 2 M-Codes,
Vorbereitung Doppel-Absauganlage (mech. Stutzen) 0 198 mm,
Transformator für den europäischen Markt, 1 Satz Handbücher in
elektronischer Form auf CD, 1 Satz Justierwerkzeuge, Fundamentsatz
(Ankerschrauben + Platten), MAZAK-Standardfarbe,
Arbeitsraumbeleuchtung, Zusätzliches:, Absauganlage AirFresh FMN V12
(beidseitig installiert und mit Türsensor gekoppelt),
Haltevorrichtung für vertikalen Betrieb des Rundtisches, 2 x Renishaw
TS27R integrierbares Werkzeugeinstellgerät, Ersatzteile:, Motor
Y-Achse Werkzeugmagazin, Motor Linearachse Shifter, Motor Drehachse
Shifter, Zylinder zur Schwenkeinheit, Breite: 3500 mm, Länge: 820 mm,
Verfahrbereich X-Achse: 3000 mm, Verfahrbereich Y-Achse: 800 mm,
Verfahrbereich Z-Achse: 720 mm, min. Abstand Spindelnase bis
Tischoberkante: 140 mm, max. Abstand Spindelnase bis Tischoberkante:
860 mm, max. Tischbelastung: 2500 kgf, B-Achse: ± 110 Grad,

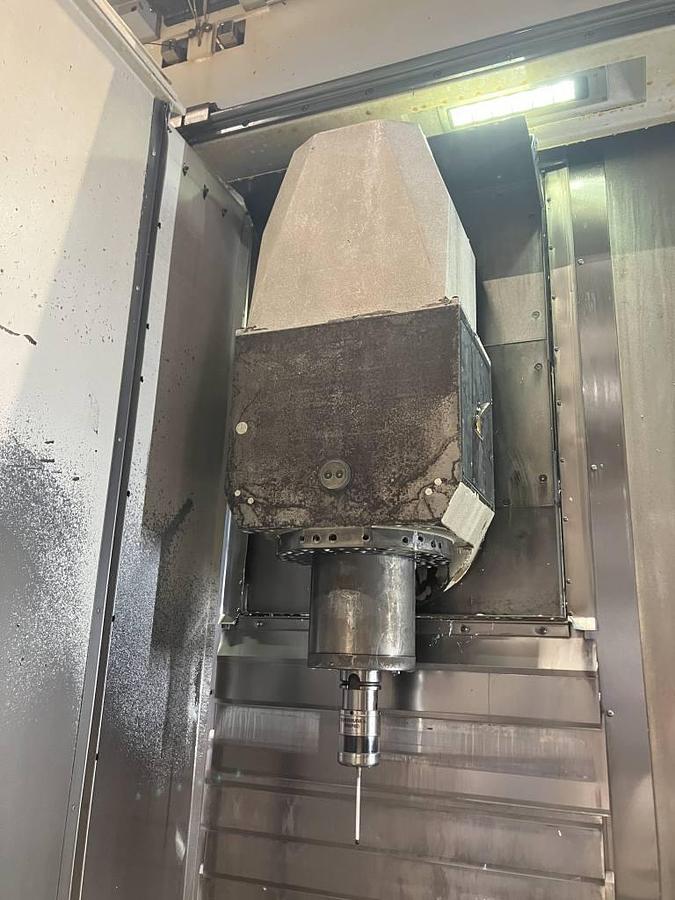

Arbeitsspindel Steilkegelaufnahme: Steilkegel 40 einfällt bei
Belastung 155 Werkzeuge HSK, Max Drehzahl: 18.000 Min-1, Min.
Drehzahl: 35 min-1, Nennleistung: ( 100 % Dauerbetrieb) 33,0 kW,
Eilganggeschwindigkeit X-Y & Z Achse: 50 m/min, Arbeitstisch Breite:
3500 mm, Arbeitstisch Länge: 820 mm, Breite der T-Nuten: 18 mm,
Anzahl der T-Nuten: 7, Abstand der T-Nuten: 100 mm, Tischhöhe vom
Boden: 870 mm, Werkzeugwechsler Anzahl der Werkzeugplätze (Standard):
30, Anzahl der Werkzeugplätze (Option): 48, Werkzeugauswahlmethode:
kürzester Weg, Werkzeugschaft: Steilkegel 40, Bei belegten
Nebenplätzen: 80 mm, Bei freien Nebenplätzen: 130 mm, max.
Werkzeuggewicht: 8kgf, Gesamtgewicht aller Magazinwerkzeuge: 150 kgf,
max. Werkzeuglänge: 350 mm, Werkzeugwechselzeit: (Span-zu-Span) 4.7
s, Anschlußwert: 400 V / 50/60 Hz, Luftdruck: 5 – 9 bar, Luftmenge:
260 l/min, Tankinhalt: 500 l, Abmessung Höhe x Länge x Breite: 3376
x 5480 x 4051 mm, Gewicht ca: 16300 kg, Farbe: Grau / Schwarz
Deutschland
cloppenburg
