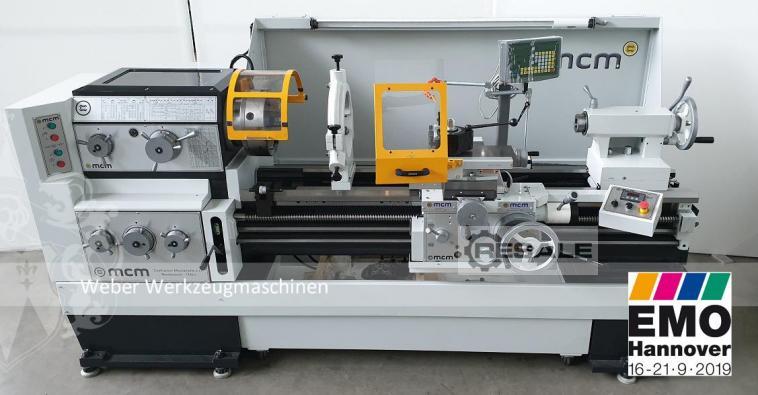

MCM TC 300 x 1500 Leit- und Zugspindeldrehmaschinen

Neumaschine!

Made in Italy

Spitzenhöhe: 300 mm
Drehdurchmesser über Bett: 600 mm
Drehdurchmesser über Schlitten: 380 mm
Spitzenweite: 1.500 mm
Bettbreite: 400 mm
Spindelbohrung: 82 mm
Spindelnase: Camlock 8"
Spindeldrehzahlen: (12) 16 - 1200 U/min
Motorleistung: 9,2 kW (Sonderausstattung / Standard: 7,5 kW)
Vorschub Z-Achse: (93) 0,028 - 6,43 mm/U
Vorschub X-Achse: (93) 0,012 - 2,73 mm/U
Gewinde, metrisch: (54) 0,5 - 224 mm
Gewinde, Witworth: (55) 72 - 1/8 TPI
Gewinde, Modul: (54) 0,5 - 112 mm
Gewinde, Diametral Pitch: (54) 64 - 1/4 D.P.
Querschlittenhub: 340 mm
Oberschlittenhub: 150 mm
Reitstockpinolendurchmesser: 85 mm
Reitstockpinolenhub: 200 mm
Reitstock Kegel: MK 5
Gewicht: ca. 3.200 kg

Ausstattung:

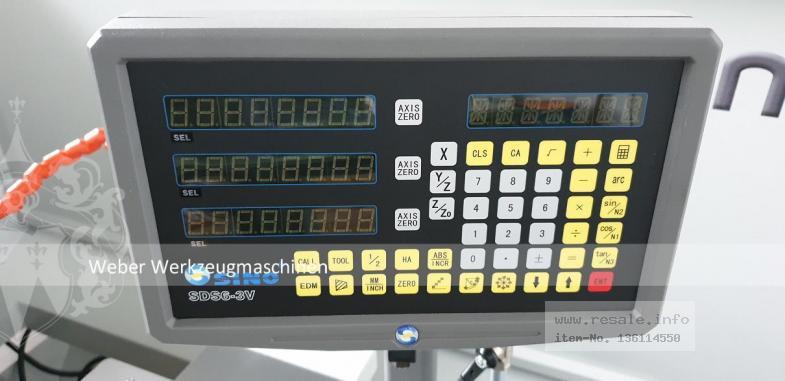

- 3-Achs-Digitalanzeige
- Automatische Schmierung der Führungsbahnen
- LED Beleuchtung

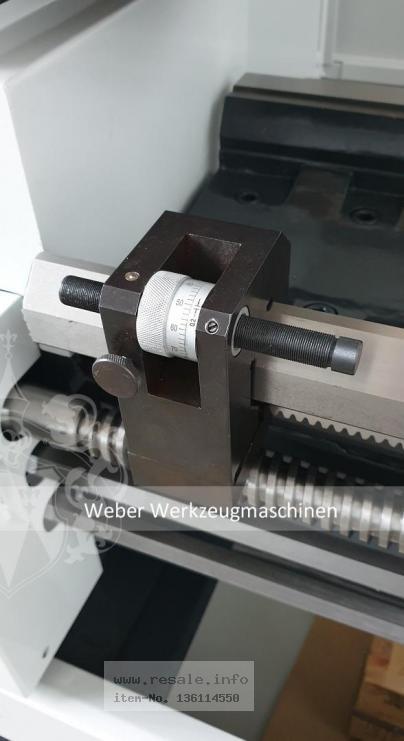

- Mikrometerbettanschlag
- 9,2 kW Motor anstatt 7,5 kW
- Schnellwechselhalter System Multifix mit 4 Einsätzen
- Reitstockbewegung pneumatisch unterstützt
- Mechanische Doppelkupplung
- Elektromagnetbremse
- Eilgänge für X- und Z-Achse
- Elektrische Ausstattung aus hochwertigen Marken-Komponenten z.B. Siemens/Schneider
- Schmierung der Führungsbahnen via Handpumpe
- Reduzierhülse
- 2 feste Körnerspitzen

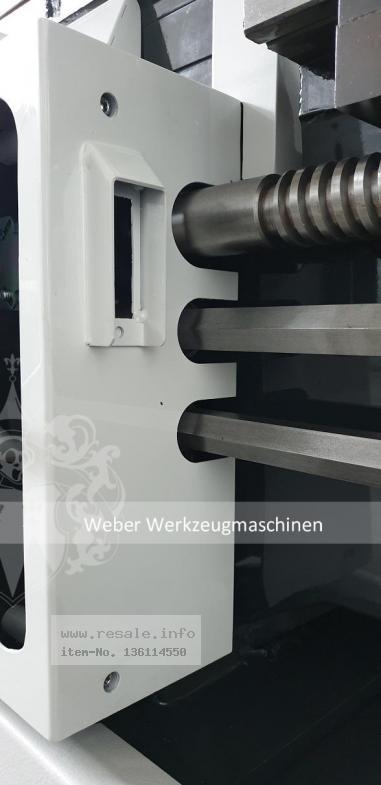

- Alle Sicherheitseinrichtungen nach CE-Standards: Drehfutterschutz mit Plexiglasscheibe, Mikroendschalter gesichert. Drehstahlhalterschutz mit Plexiglasscheibe. Hintere Spritzschutzwand über die gesamte Länge. Leitspindel- und Zugspindel-Schutz durch Lichtschranke (eingebunden in Not-Aus-Kreis). Not-Aus-Schlagtaster.

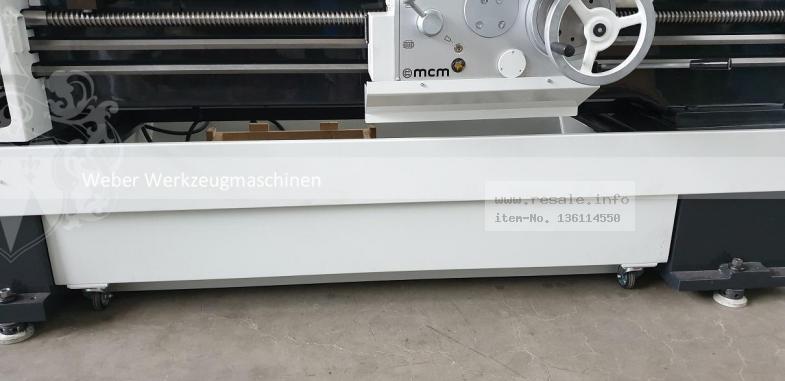

- Spänebehälter auf Rädern

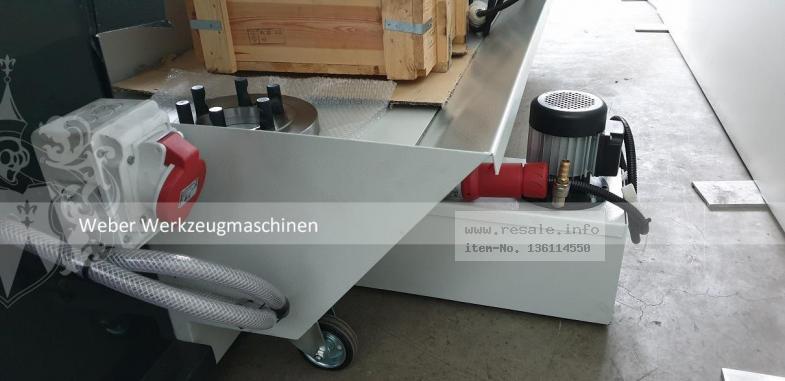

- Elektrische Kühlmitteleinrichtung

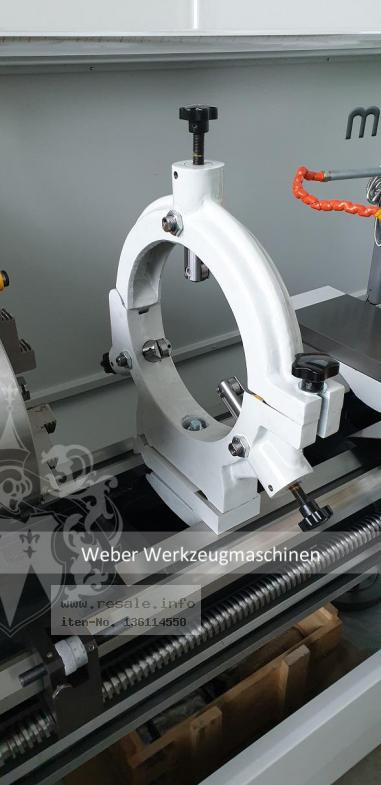

- feststehende Lünette
- mitlaufende Lünette
- Bedienwerkzeug, Abnahme Protokoll nach DIN, Bedienungs- und Wartungshandbuch, vollständige Elektroinstallation, Maschine hergestellt nach CE-Standard in der neusten Fassung
