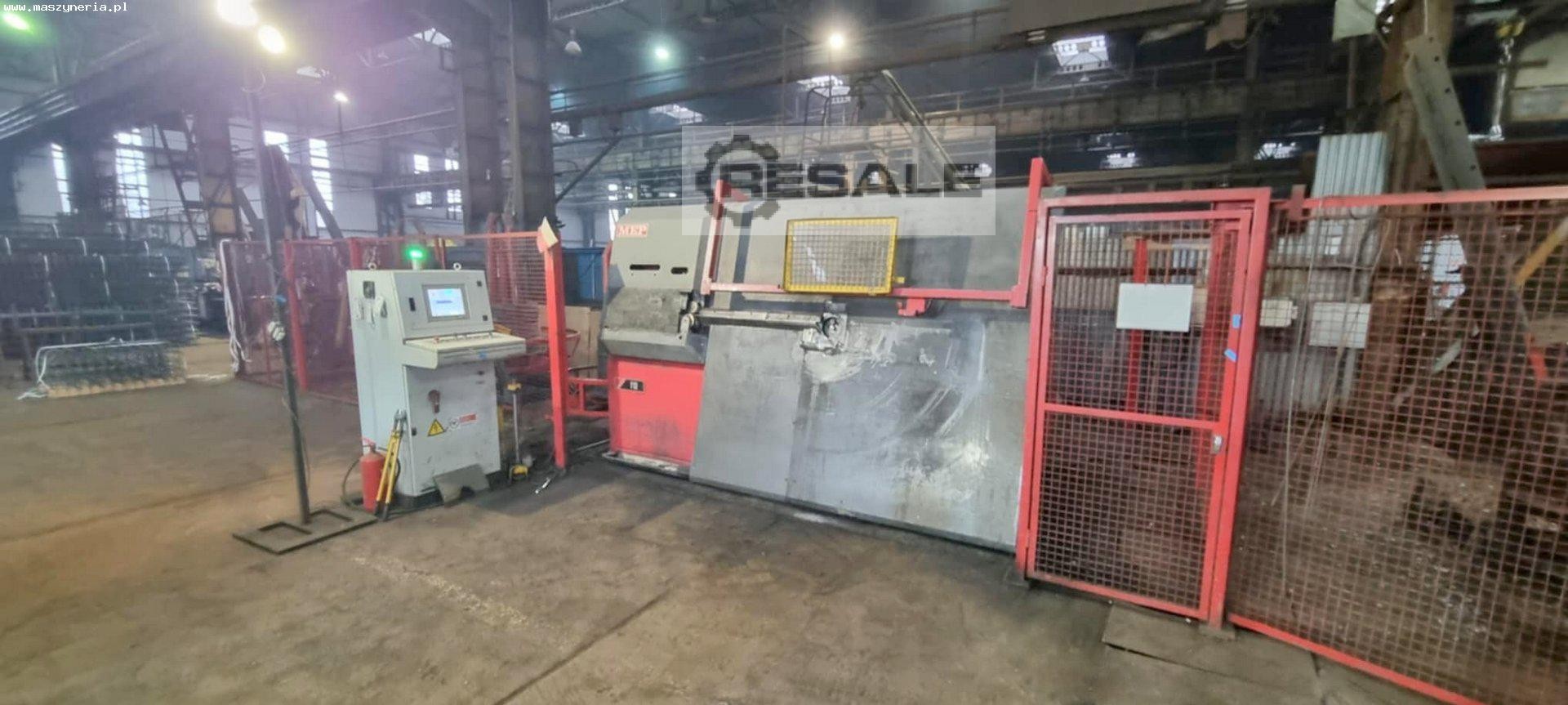

Bügelbiegeautomat MEP F13 wurde 2018 in Italien von MEP S.p.A.
hergestellt. Aufgrund ihrer einfachen Bedienung und hohen
Produktivität ist die Maschine eine ausgezeichnete Wahl für die
effiziente Herstellung von Baubügeln aus Stangen mit einem maximalen
Durchmesser von 13 mm. Der Produktionszyklus, der aus dem Laden,
Schneiden und Biegen der Stäbe besteht, erfolgt vollautomatisch, ohne
dass der Bediener die Maschine manuell bedienen muss. Eine
einzigartige Reihe von patentierten Ausrüstungen in Verbindung mit
einem leistungsstarken Antriebs- und Steuerungssystem garantiert eine
beispiellose Stundenproduktivität bei minimaler Rüstzeit.
Unter den technischen Lösungen sticht das spezielle AFS 2-System
(Advance Feeding System 2) hervor, das verhindert, dass sich die
Stange während des Richtens um ihre Achse dreht, wodurch die

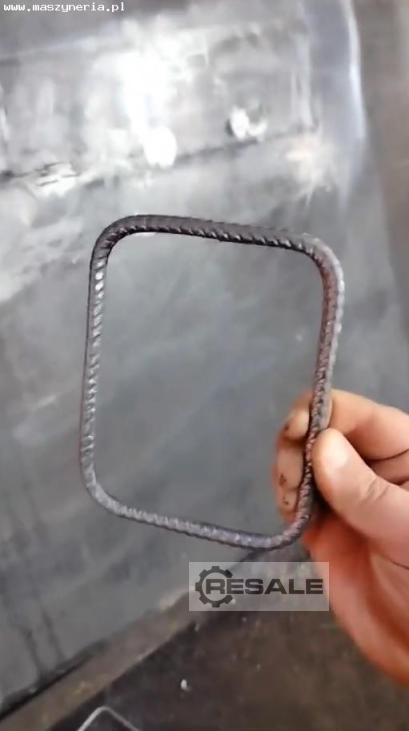

Herstellung präziser und geschlossener Bügel gewährleistet wird.
Die Konstruktion dieses Systems vergrößert den Kontaktpunkt zwischen
den Vorschubwalzen und den Stäben erheblich, was dazu beiträgt, die
Verformung der Coilrippen auf ein Minimum zu reduzieren, ohne die
mechanischen Eigenschaften der Stäbe zu verändern, wie es bei
herkömmlichen Richtsystemen der Fall ist. Die automatische
Bügelbiegemaschine MEP F 13 verfügt unter anderem auch über eine
Schneideeinheit mit einem beweglichen Universalmesser mit vier
Schneiden und einen Industrie-PC mit eigener Software. Die
Flexibilität bei der Programmierung der Produktionszyklen und die
große Funktionsvielfalt machen die Bügelbiegemaschine MEP F13 für
jede Herausforderung geeignet.
Technische Daten des Bügelbiegeautomat MEP F13
- Maximaler Stangendurchmesser (einfach): 13 mm
- maximaler Stangendurchmesser (doppelt): 10 mm
- Minimaler Stangendurchmesser (einfach): 4 mm
- minimaler Stangendurchmesser (doppelt): 4 mm
- Maximale Größe des quadratischen Bügels (im Uhrzeigersinn): 900 x
900 mm
- Maximale Größe des quadratischen Bügels (gegen den
Uhrzeigersinn): 1000 x 1000 mm
- Mindestgröße des quadratischen Bügels (6 mm Stange): 50 x 50
mm
- Maximale Länge der gerichteten und abgelängten Stange: 1200 mm
- Mindestlänge des gerichteten und abgelängten Stabes: 5 mm
- maximaler Durchmesser der Mittenformwerkzeuge: 60 mm
- Mindestdurchmesser der zentralen Biegewerkzeuge: 12 mm
- maximaler Abstand zwischen dem zentralen Biegebolzen und dem Boden:
1300 mm
- installierte Leistung: 34,5 kW
- Stromversorgung der Biegemaschine MEP: 3x 380 V 50 Hz
- Umgebungstemperatur: -5°C/+40°C
Ausstattung der Betonstahl-Bügelbiegeautomat MEP F 13
- Industrie-PC mit proprietärer MEP-Software
- AFS 2-System (Advance Feeding System 2) zur Verhinderung der Drehung
des Stabes um seine Achse während des Richtvorgangs
- Schneidwerk mit universellem, beweglichem Messer mit vier
Schneidkanten

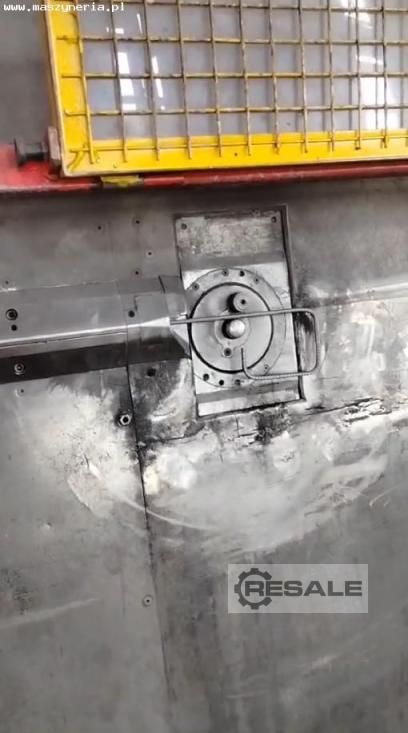

- Einzelne Biegebolzen mit Selbstverriegelung
