Schnittbereich bei 90 Grad: rund: 350 mm
Schnittbereich bei 90
Grad: vierkant: 350 mm
Sägebandabmessungen: 4640x34,1,1
mm
Schraubstocköffnung: 355 mm
Sägebandgeschwindigkeit:
15-115 m/min
Maschinengewicht ca.: 2800 kg
Raumbedarf ca.:
3050x2190x2200 mm

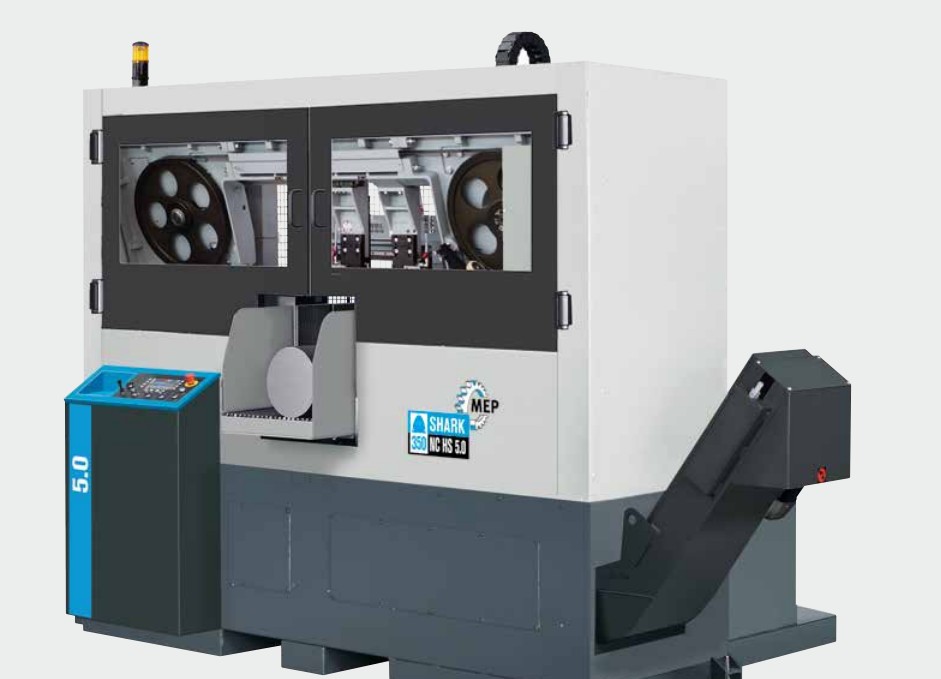

Shark 350 NC HS 5.0, automatische
hydraulischeBandsägemaschine in Zwei-Säulen-
Bauweise für
0°-Schnitte auf Vollmaterial und Profilen aus Stahl, Edelstahl und
Stahllegierungen bis maximal 350x350 mm.
Die
Serienausstattung umfasst:
+ Angetriebener Späneförderer, rechts
oder links an der Maschine installierbar.
+ Spanndruckregulierung
der Schraubstöcke.
+ Zuführer mit Vertikalrollen zur seitlichen
Materialabstützung.
- Numerisch gesteuerte Bandsägemaschinen,
dieauch halbautomatisch betrieben
werden kann, mit der neuen MEP
50, speziell von MEP für automatische Maschinen
entwickelten,
Windows „CE basierten Steuerung.
- Schnittzyklus
„saubererSchnitt” Der Zuführer schiebt das Werkstück nach
hinten, um an der Schnittfläche Riefen zu vermeiden, wenn das
Band am
Schnittende wieder nach oben fährt.
- Feldbus
Kommunikationssystem mit doppeltem Mikroprozessor und serieller
Verbindung.
- Die Benutzerschnittstelle mit
7”-Touch-ScreenDisplay und mechanischen Tasten
dient für die
Betriebsfunktionen der Sägemaschine, gewährleistet einen
zuverlässigen, einfachen und intuitiven Einsatz, sowie eine
Echtzeitkontrolle
aller Schnittparameter.
- Automatische
Ermittlung der Anfangspositiondes Schnittes.
- CNC-Maschine für
die Speicherung von 100 Schnittprogrammen, mit verschiedenen
Stückzahlen und Schnittlängen. Zudem besteht die Möglichkeit,
bis zu 100 Stück
der Programme als Sequenz anzuwählen.
-
Aufbau aus robustem Gusseisen zur Aufnahme der Vibrationen und zur
Garantie
stabiler Schnittpräzision sowie einer langen Standzeit
des Sägebandes
- Hydraulischer Vorschub des Sägebogens auf
Linearführungen mit vorgeladenen
Laufschienen mit
Kugelumlauf.
- Hydraulisches Steuergerät für das
Öffnen/Schließen der Vorschub- und
Stirnschraubstöcke.
-
Stufenlose Einstellung der Sägebandgeschwindigkeitzwischen 15 bis 110
m/min
über Vektorinverter.
- Materialzuführung mit
Schrittmotor und Kugelumlaufspindel, die auf
entgegengesetzte
Kugellager montiert ist, mit Hub 600 mmwiederholbar um jede
Länge zu sägen.
- Max. Reststücklänge 120 mm +
Schnittlänge(OPTIONAL Zuführerbacken zur
Minimierung der
Restlänge auf 25 mm+ Schnittlänge).
-
Schnittverlaufsüberwachung (OPTIONAL)
- Materialzuführer mit
selbstausrichtendem Zuführerschraubstock, um auch leicht
gebogenes Material zuzuführen.
- Das Sägebandantriebsrad
wird durch einen konischen Spannsatz befestigt, der
eine optimale
Befestigung ermöglicht. mit gleichzeitiger axialer
Einstellmöglichkeit.
- Verwaltungssoftware für die
Kontrolle/Bewertung/Korrektur in Echtzeit der
folgenden
Parameter:
- Schnittkraft
- Schnittmoment und
Sägebandpannung im Vergleich zu den programmierten Werten.
-
Einstellbare Sägebandführungsköpfe aus Stahl mit kombinierter
Rollen- und
Hartmetallführungen und Regelventile für die
herkömmliche Umlaufschmierung.
- Vorbereitung für den Einbau des
OPTIONALEN Minimalmengeschmiersystems.
- Verstellung des
Sägebandlaufrades für das Wechseln des Sägebandes direkt von
der Bedienkonsole aus.
- Automatische Einstellung des
vorderen Sägebandführungskopfes zur Größe des
Materials.
- Maschinenleuchte und Laser für die genaue
Positionierung des Werkstücksfür
nicht serienmäßige oder
Anfangsschnitte.
- Rotationskontrolle des Bandes mit Sofortstopp
im Falle eines blockierten
Werkzeuges.
- Elektromechanisches
Servosystem für die dynamische Sägebandspannung.
- Untergestell
mit Kühlmittelwanne.
- Zwei Elektrotauchpumpen, die eine
kontinuierliche Zuführung von großen
Kühlflüssigkeitsmengen
(120 Liter/min) sichern, für die Reinigung der
Arbeitsfläche
und die Abführung der Späne. Damit wird einehöchstmögliche
Lebensdauer der Sägebänder gewährleistet..
-
KühlmittelpistolezumAbspülen der Arbeitsfläche.
-
AngetriebeneSpäneräumbürstefür die Reinigung des
Sägebandes.
- Signalleuchte und Alarmton im Falle eines
Maschinennotzustandes oder
Programmende.
- Maschineistfür
den Hubwagentransport vorgesehen.
- Bimetall-Sägeband für Voll-
und Profilmaterial 4640x34x1,1 (OPTIONAL
4640x41x1,3).
-
Werkzeug, Gebrauchsanweisung und Explosionszeichnungen für
Ersatzteile.
