METRIS-NIKON MCA II 5124 Messmaschinen

Messmaschine METRIS-NIKON MCA II 5124 aus dem Jahr 2011 ist ein vielseitiges Gerät, das sowohl für die Messung von kleinen Objekten als auch von komplexen, großformatigen Teilen verwendet werden kann. Dank der Computerisierung der Messverfahren und der kompakten Bauweise kann die Maschine zudem direkt in der Produktionsumgebung oder sogar im Inneren der Messobjekte eingesetzt werden.

Der Messvorgang beginnt mit einer Winkelverschiebung der Arme, um Referenzpunkte zu überfahren“. Der Bediener bringt dann die Messspitze der Maschine auf die Oberfläche des gemessenen Werkstücks und bestätigt die Koordinaten mit einer Taste am Kopf. Die Koordinaten werden dann durch die Berechnungsverfahren in das kartesische System (X,Y,Z) umgewandelt, wo sie als Grundlage für die Bestimmung der Abmessungen durch Annäherung der gemessenen Merkmale und geometrischen Figuren, d.h. Kreise, Zylinder und Kegel, verwendet werden.

Der Koordinaten messarm MCA II METRIS 5124 ermöglicht die folgenden Operationen:
– Messung von Maß- und Geometrieabweichungen von Werkstücken
– Messung von Teilen mit regelmäßigen geometrischen Formen
– Messung von Teilen mit gekrümmten Oberflächen
– Digitalisierung von Objekten

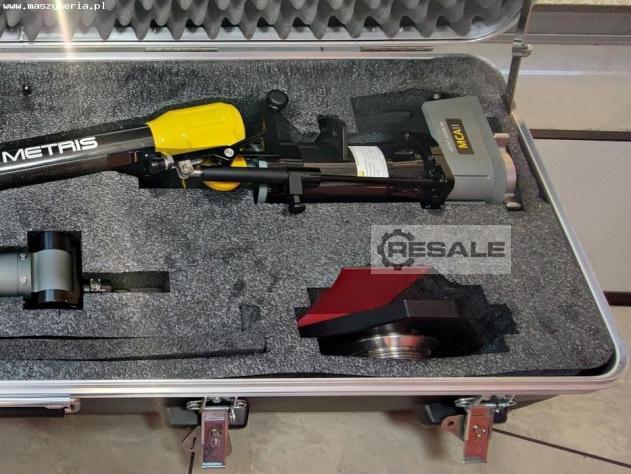

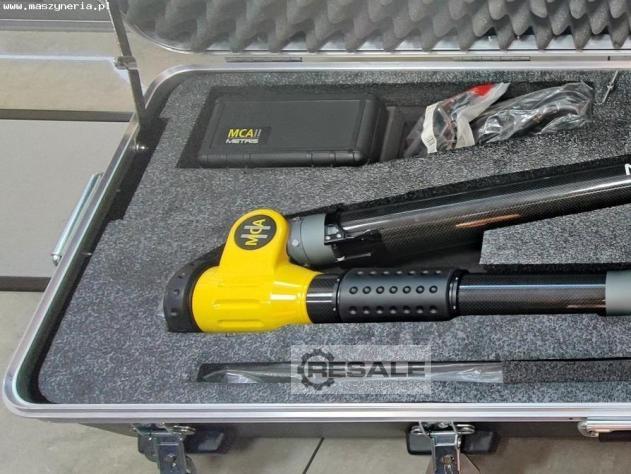

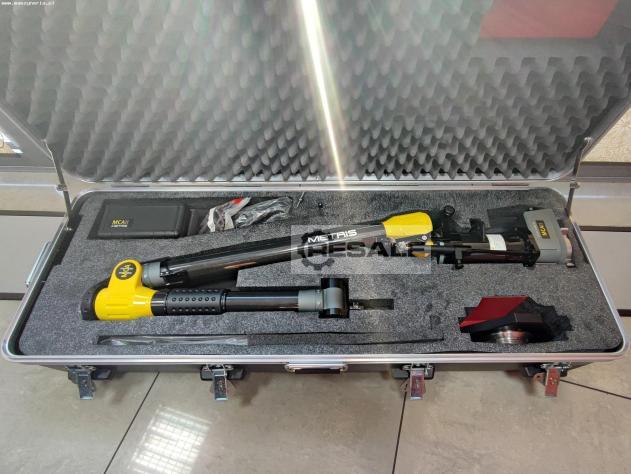

Ausstattung des Messarms METRIS-NIKON MCA II 5124

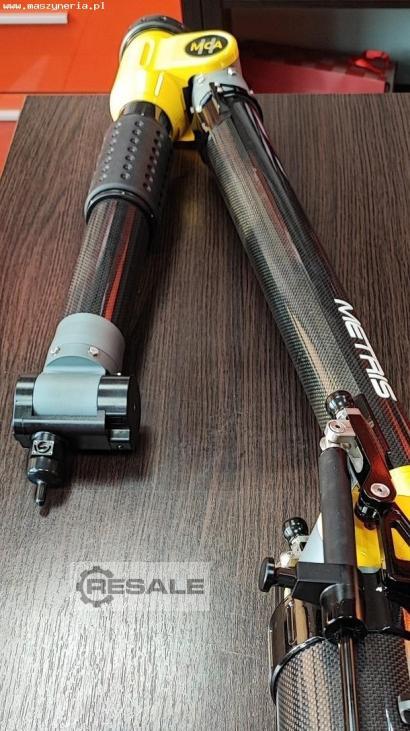

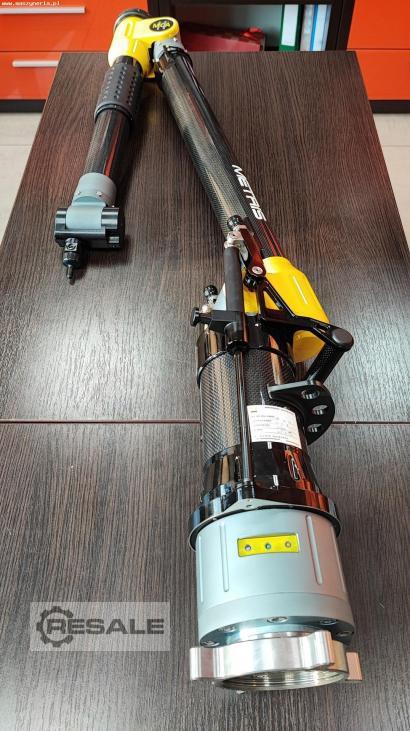

- Kohlefaserarme in Form von drei Rohren mit einer Gesamtlänge von 2,4 m

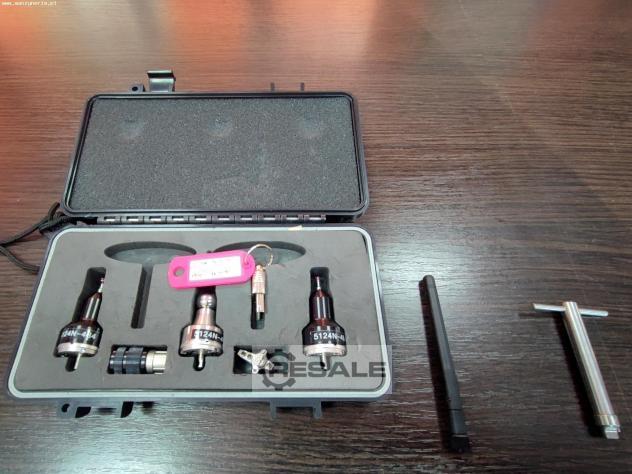

- Berührender und berührungsloser Messtaster
- inkrementale Winkelmessgeräte von HEIDENHAIN zur Sicherstellung der uneingeschränkten Armdrehung während der Messung
- Gegengewicht auf Basis von zwei Zylindern zur Kompensation des Armgewichts
- integrierter Li-Ion-Akku
- WiFi-Modul zur drahtlosen Kommunikation mit dem PC
- Montagehalterung

Technische Daten des Messarms METRIS-NIKON
- Anzahl der Achsen: 6
- Armlänge: 2,4 m
- volumetrische Leistung (maximale Abweichung): 21 μm
- Wiederholbarkeit der X,Y,Z-Koordinaten über den gesamten Bewegungsbereich (SPAT): 19 μm
- Punktwiederholgenauigkeit: 0,013 mm
- Längengenauigkeit: 0,022 mm

Der tragbare Messarm NIKON METROLOGY MCA II wurde bisher nur 2 Mal verwendet.
