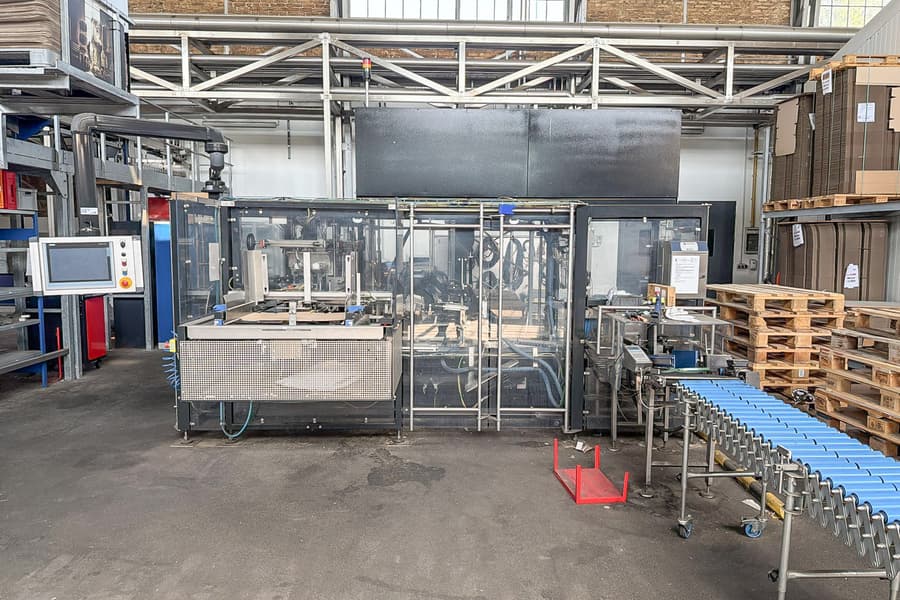

MEYPACK VP 451 Tray- und
Wrap-Around-Verpackungsanlage
Vollautomatische Anlage zum
Verpacken von Getränkedosen in Trays und
Wrap-Around-Kartons.
Produkte und Formate:
- 0,33-l-Dosen, Ø
66 x 115 mm, lose und als 4er-Pack
- 0,5-l-Dosen, Ø 66 x 168 mm,
lose und als 4er-Pack
Gruppierungen für beide Dosenformate:
-
4 x 6 lose Dosen im Wrap-Around-Karton oder Tray
- 3 x 4 lose
Dosen im Wrap-Around-Karton
- 2 x 3 4er-Packs im
Tray
Leistung:
- Nennleistung: 16.000 Dosen/h
-
Verpackungsleistung: 12 bzw. 24 Verpackungseinheiten/min,
einschließlich 5 % Leistungsreserve
Produktführung:
-
Mehrbahnige Produktzufuhr im Pulk
- 4er-Packs zweibahnig quer,
Öffnungen seitlich
- Einlaufniveau: ca. 1.150 mm ± 50 mm
-
Auslaufniveau: ca. 650 mm ± 50 mm
- Produktauslauf mit der
Breitseite des Trays bzw. Wrap-Around-Kartons
voran
Funktionsweise:
Die Produkte werden kontinuierlich
mehrreihig zugeführt, nach dem Drängelprinzip gleichmäßig auf die
Gassen des Zuführbandes verteilt und zur gewünschten Formation
gruppiert. Gleichzeitig wird ein flacher Tray- bzw.
Wrap-Around-Zuschnitt aus dem Magazin entnommen und unter der
Gruppierstation positioniert. Die servomotorisch betriebene
Absenkstation übernimmt Produktformation und Zuschnitt und formt den
Zuschnitt eng um die Produkte. Anschließend führt eine
servomotorisch angetriebene Taktkette die vorgefaltete Verpackung
durch die Leim- und Pressstationen. Die fertige Verpackung wird über
eine Schwerkraftrollenbahn an die nachfolgende Fördertechnik
übergeben.
Abmessungsbereich der Sammelpackungen:
- Länge:
200–400 mm
- Breite: 120–300 mm
- Höhe: 80–200 mm
-
Trayhöhe: 40–200 mm
Verpackungsmaterial und Magazin:
-
Verarbeitung nahezu aller handelsüblichen Wellpappqualitäten,
endgültige Ausführung nach Freigabe durch MEYPACK
-
Zuschnittlänge: 360–1.250 mm
- Zuschnittbreite: 300–700
mm
- Magazinkapazität: ca. 150 Zuschnitte bzw. ca. 400 mm
Stapelhöhe bei B-Welle
- Vereinzelung der flach liegenden
Zuschnitte mittels Vakuumsauger und Positionierung über
Riemenförderer
- Heißleim: handelsübliche, vom
Leimgerätehersteller zugelassene Fabrikate, endgültige Ausführung
nach Freigabe durch MEYPACK
Anschlüsse:
- Elektrische
Einspeisung: 3 x 400 V AC, 50 Hz, mit Neutral- und Schutzleiter,
zulässige längerfristige Spannungsschwankung ± 5 %
-
Steuerspannung: 24 V DC
- Druckluft: 6 bar, Anschluss 1/2 Zoll,
sauber und frei von Fremdkörpern, Gasen und Ölen
Bedienung und
Formatwechsel:
- Überwachung durch eine Bedienperson parallel zu
einer weiteren Tätigkeit möglich
- Bedienungsseite in
Auslaufrichtung rechts oder links möglich
- Schneller,
wiederholgenauer Formatwechsel durch Null-Linien-Konstruktion und
automatische Taktketteneinstellung
- Einstelldaten in
produktbezogenen Formatlisten, eindeutig zugeordnete und
gekennzeichnete Wechselteile
Grundmaschine und Komponenten:
-
Gewicht: ca. 3.500 kg
- Lackierung: schwarzgrau RAL 7021
-
Pneumatik: Festo
- Heißleimgerät: Nordson Pro Blue
-
Antriebe: SEW, Schutzart IP55
- Steuerung: Siemens S7
-
Bedienkonsole: Siemens Touch Panel TP 1500
- Elektrische
Ausführung gemäß MEYPACK-Standard-Elektroausrüstung E
2017
Enthaltene Optionen:
- Ergänzender Trayabtransport für
die manuelle Palettierung
- Lackierte Stahlrollenbahn mit
integriertem Eckumsetzer, Nennbreite 350 mm, Länge ca. 1.100 mm
-
Zweispuriger Umsetzer mit Modulbandkette, einseitig einstellbaren
Seitenführungen und Edelstahl-Kabelkanal
- Breitband-VPN-Router
zur Anlagenfernwartung
- Schwenkarm für das Bedienpult
-
Schaltschrank auf der Maschine
Technische Angaben gemäß
vorliegender MEYPACK-Maschinenbeschreibung.
