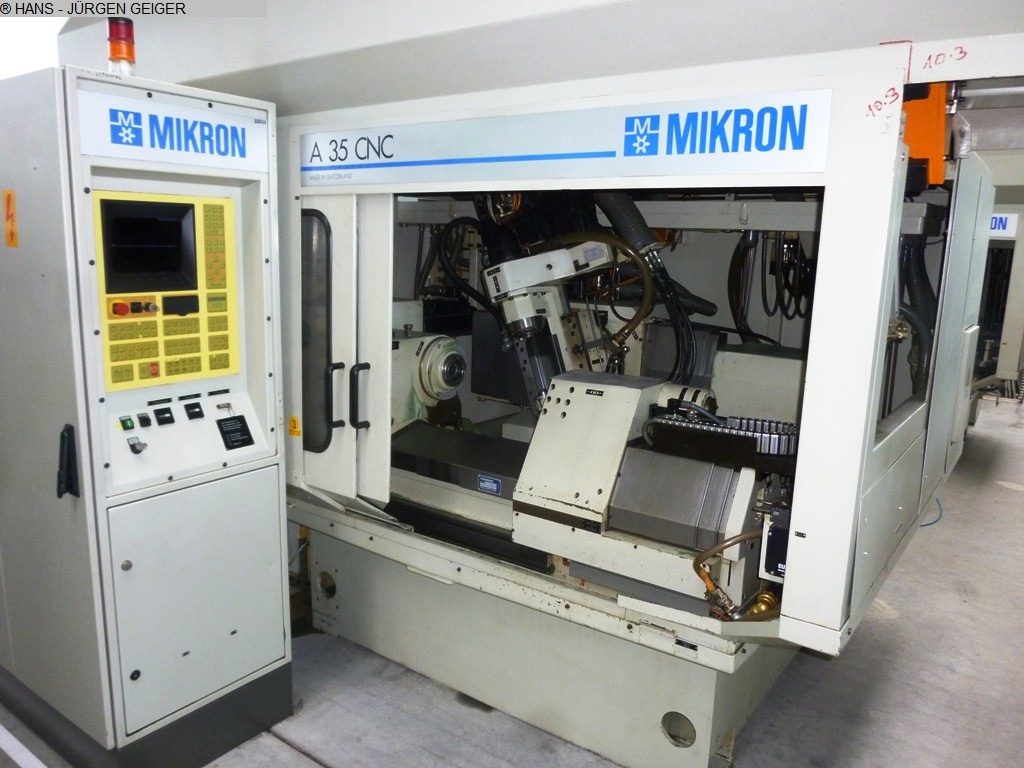

MIKRON A 35/36 CNC Zahnrad-Abwälzfräsmaschine - horizontal

Raddurchmesser - max.: 150 mm
Radbreite: 300 mm
Modul - max.: 4,5
Modul - min.:
Gesamtleistungsbedarf: 20 kW
Maschinengewicht ca.: 6 t
Raumbedarf ca.: m
CNC gesteuerte horizontale Abwälzfräsmaschine mit
Werkstück-Portalladeeinrichtung, Type A 35 / 36 CNC, Baujahr 1992
Werkstück-Ø / Rad-durchm. bei automatischem Laden max. 150 mm
Werkstück-Ø bei manuellem Laden max. 200 mm
Max. Werkstücklänge ca.
400 mm

Fräslänge axial (Z-Achse)
300 mm
Modulbereich HSS/HM-Fräser 3 /
4,5 mm
Zähnezahl min./max.
2-999
Achsen-Abstand Werkzeug-Werkstück min./ max. 0 - 190 mm
Werkstück-Drehzahl max.
0-350 U/min.
Frässchlitten schwenkbar li/re 50
/ 60 °
Fräsergröße Ø x Länge
102 x 230 mm
Fräserverschiebung max. (Y-Achse) 100 mm
Radialschlittenweg max (X-Achse) 10-150 mm
Reitstockweg max. (W-Achse) 420 mm
Fräserdrehzahlen stfl. 0 - 1.500 U/min.
Vorschubbereiche alle Achsen stfl. regelbar 3,5 bzw. 4 m/min.

Spindelantrieb ca. 8,8 kW
Gesamtantrieb ca. 20 kW - 220 V/400 V / 50Hz
Gewicht ca. 6.000 kg
Zubehör / Sonderausstattung:
MIKRON - CNC Steuerung Type 788- (BWO) mit Bildschirm für insgesamt 8 Achsen
(ABC u. WYZ u.WV) mit Dialogprogrammierung zur Erstellung verschiedener
Verzahnungszyklen wie z.B. Schrägverzahnung, Schnecken- und
Schneckenradverzahnung, Balligverzahnen, mit und ohne Shiften, sowie
weitere Unterprogramme.
Schwerer Shifting Fräskopf mit hohen Fräserdrehzahlen und langem Shiftweg,
auch für 2 Fräser, mit Schnellspannsystem und hydr. Gegenlager,
Werkstückspindelstock ( C ) mit Schnellspannsystem ( Spannzange)
Schwerer Reitstock mit Verfahrweg 420 mm (W), in Verbindung mit einer
automatischen Werkstückbeladeeinrichtung Fabrikat GÜDEL-Schweiz mit
Linear-Portallader ca.1000 mm Hub ( V), Schwenkdoppelgreifer mit Backen zum
Be- und Entladen von wellenförmigen Werkstücken, (derzeit ca. 60 lang x 25 Ø x
Modul 1,5) m, jedoch ohne Werkstückablageeinrichtung.
separate Kühlmitteleinrichtung mit Magnetspänetransport,
aufwändige Rundum-Verkleidung mit Schiebetüren,
2 Maschinen mit Werkstückmarkiereinrichtung Fabr. BORRIES, sonst leider kein
Zubehör
