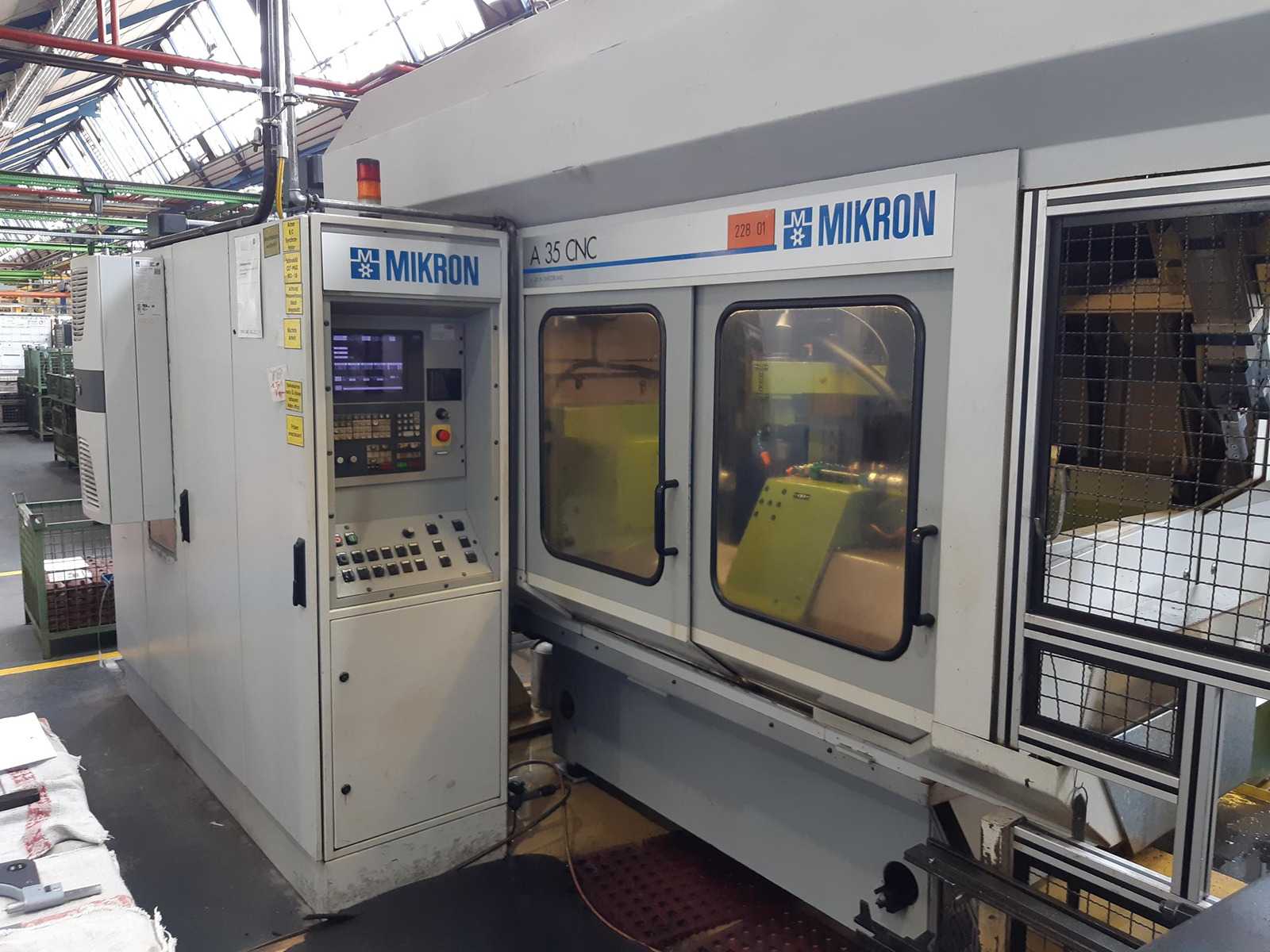

MIKRON A 35 Zahnrad-Abwälzfräsmaschine horizontal

Die Konzeption der Grundmaschine zeichnet sich durch die folgenden Merhmale aus:

- horizontale Lage der Werkstückspindel; vertikale Lage der Fräserspindel bzw.
des Fräskopfes
- Aufnahme des Werkstückes erfolgt zwischen dem Werkstückspindelstock (links)
und dem Reitstock (rechts)
- der Radialschlitten ist auf dem Sockel aufgebaut (X-Achse)
- der Axialschlitten verfährt auf dem Radialschlitten (Z-Achse)
- der Shiftfräskopf ist mit einer automatischen Winkeleinstellung ausgerüstet
(A-Achse); der Shiftschlitten (Y-Achse)bewegt sich tagential zum
Werkstückdurchmesser
- CNC gesteuert
- IBH Steuerung
- Ladeeinrichtung
- sehr viel Zubehör

Technische Daten:

- größter fräsbarer Modul mit Wälzfräsern nach DIN 8002: 4,5 mm
- größter fräsbarer Modul für Hochleistungsfräsen: 3,0 mm
- Zähnezahlen: 2 - 999
- max. Werkstückduesser bei manuellem laden: 200 mm
- max. Werkstückduesser bei automatischen laden: 150 mm
- maximale Werkstücklänge: 400 mm
- größter / kleinster Fräserdurchmesser: 102/40 mm
- maximale Fräserlänge: 230 mm
- größter / kleinster Fräsdorndurchmesser (Standard): 32/16 mm
- Axialschlittenweg = größte Fräslänge Z-Achse: 300 mm
- Radialschlittenweg X-Achse: 140 mm
- Fräserverschiebeweg (Shiftweg) Y-Achse: 100 mm
- Reistockweg W-Achse: 420 mm
- Schwenkwinkel Shiftfräskopf (links/rechts) A-Achse: 50°/60°

Fräskoordinaten:

- Z-Achse: 100 - 400 mm
- X-Achse: 1ß0 - 150 mm
- Y-Achse (Stirnseite Frässpindel): 50 - 230 mm
- W-Achse (Stirnseite Reitstockspindel): 165 - 585 mm

- Fräserdrehzahlbereich standard B-Achse: 0 - 1500 U/min
- Werkstückdrehzahl C-Achse: 0 - 350 U/min

Vorschubgeschwindigkeiten:

- X-Achse: 3500 mm/min
- Z-Achse: 3500 mm/min
- Y-Achse: 4000 mm/min
- W-Achse: 5500 mm/min
- V-Achse (Portallader): 80000 mm/min
Verkäufer Angebot Nr. resale 169857855
