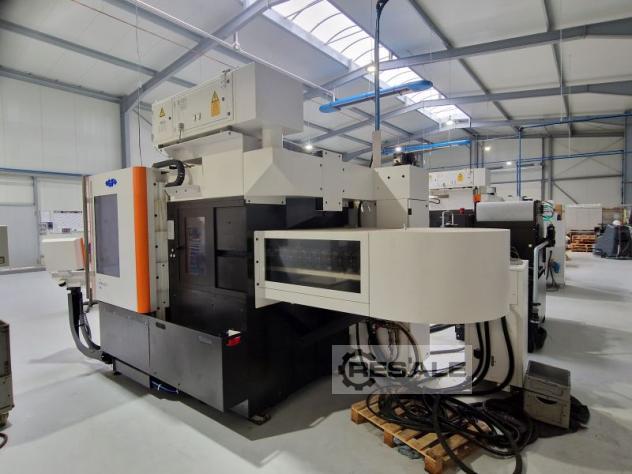

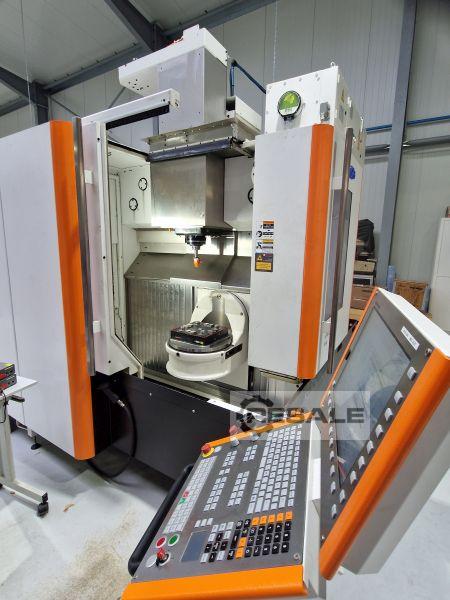

5-Achsen Fräszentrum MIKRON HPM 450 U WPC / 2017 3.210 h
Spindellaufzeit
X - Achse 600 mm
Y - Achse 450 mm
Z - Achse: 450 mm
B - Achse - 120 / + 45 °
C - Achse 360 °
Spindeldrehzahlbereich 20.000 U/min
Spindelantrieb 18 KW
Drehmoment 91 Nm
Werkzeugaufnahme 63 HSK
Anzahl der Paletten 7
Palettengröße 280 x280 mm
gr. Palettenbelastung 150 kg
Anzahl der Werkzeugplätze im Magazin 60
gr. Werkzeugdurchmesser 80 (125) mm
gr. Werkzeuglänge 200 mm
gr. Werkzeuggewicht 6 kg
Werkzeugwechselzeit 3 sec.
Vorschubbereich 20 m/min
Eilvorschub 22 m/min
Vorschubkraft 5 KN
Beschleunigung 5 m/sec2
Eilgang B - Achse 50 U/min
Eilgang C - Achse 140 U/min
Maschinengewicht 8100 kg
Maschinenabmessungen 6,6 x 4,0 x 2,8 m

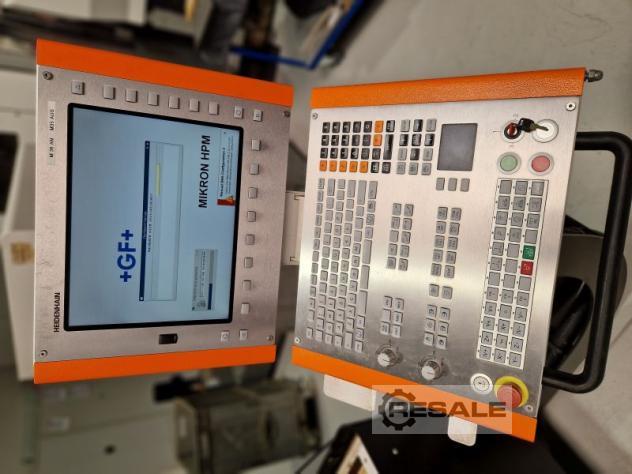

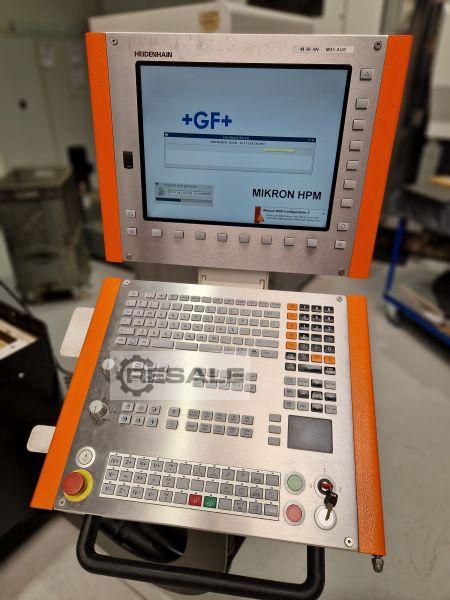

CNC HEIDENHAIN iTNC 530
Elektr. Handrad
Infrarot-Messtaster
BLUM Laser
Direkte Wegmesssysteme
APS Advanced Process System
ITC Intelligent Thermal Control
KinematicOpt

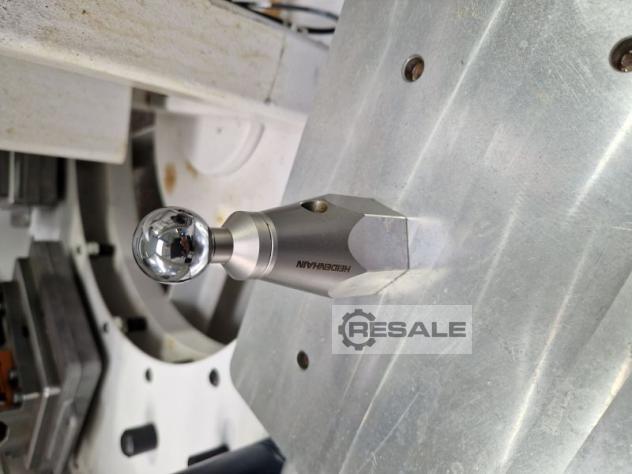

Kalibrierkugel mit Halter KKH 100
rConnect Live Remote Control (1 Jahr)

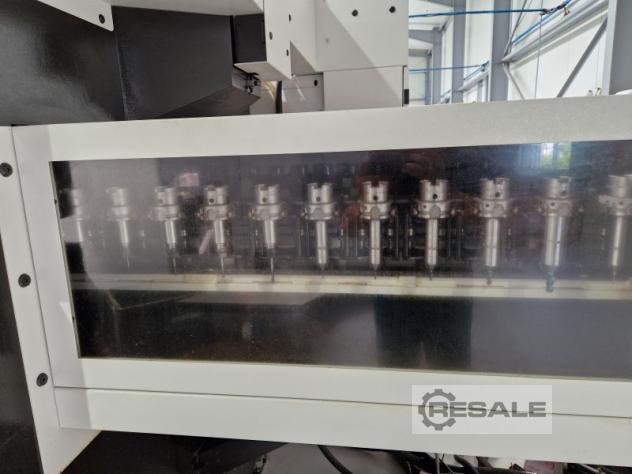

60 - fach Werkzeugwechsler

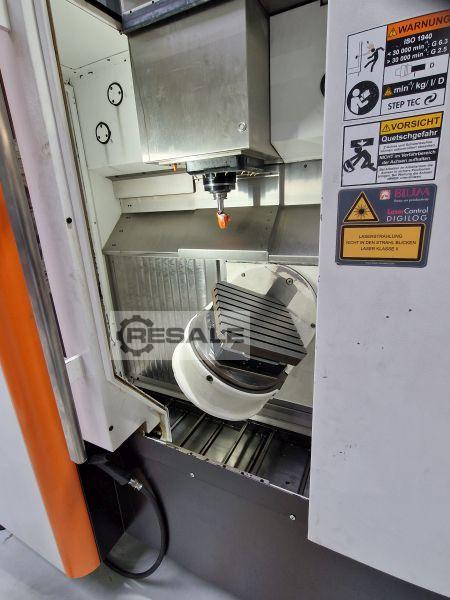

NC - Schwenkrundtisch (Torque)

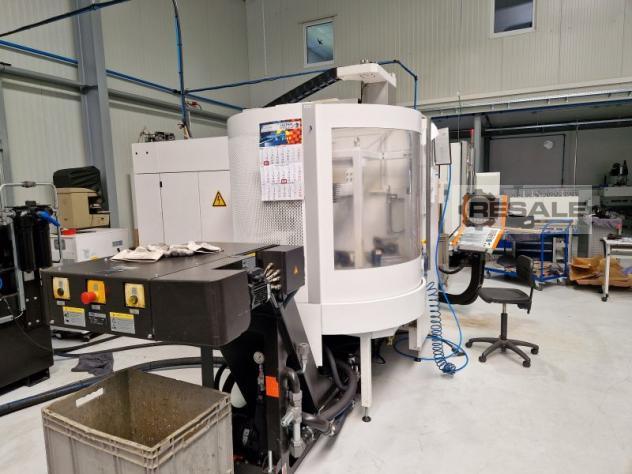

DYNAFIX 7 - fach Palettenwechsler

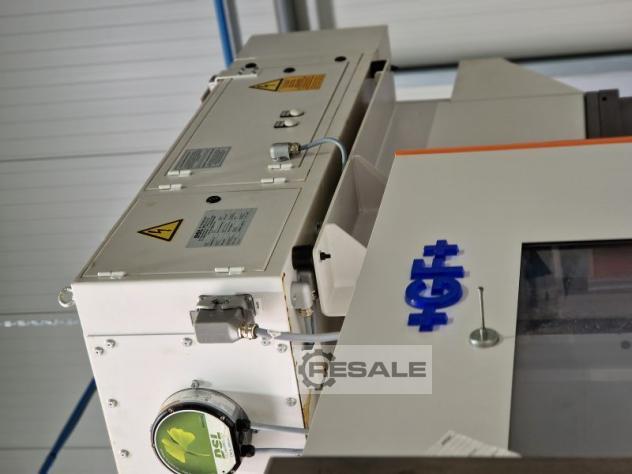

SIGMATEC 15 / 900 cbm/h Ölnebelabsaugung
Werkzeugabblasvorichtung
Blasluft am Spindelschlitten
Blasluft durch die Spindelmitte
Innere Kühlmitteleinrichtung 18 - 70 bar

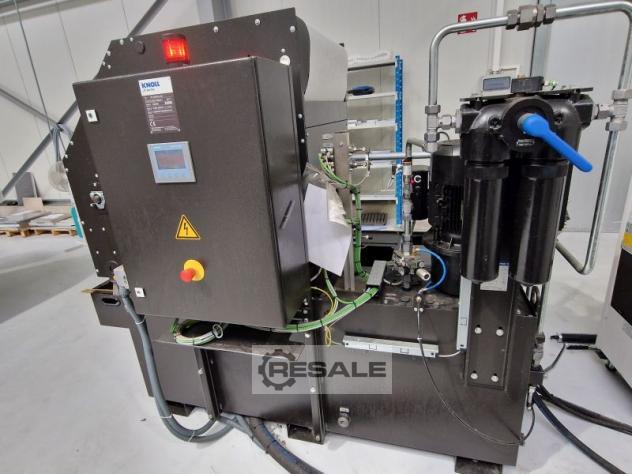

Bandfilteranlage
Kühlmittelbehälter 950 L
Späneförderer
Spindelölkühler

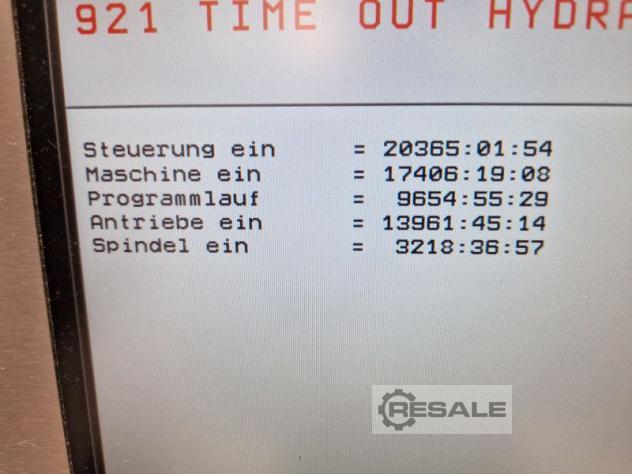

Nur 3.210 h Spindellaufzeit!
