Der Prozessmischer MGW-1 ist für die Aufbereitung von Lösungen auf
Alkohol-, Alkohol- oder Wasserbasis konzipiert, deren Lagerung und die
Aufrechterhaltung der Temperatur des Mediums auf dem für die weitere
Verarbeitung erforderlichen Niveau.
Das Gerät ist nach ATEX-Norm gefertigt und kann in Zonen betrieben
werden, die als Explosionsschutzzonennorm Z1 und Z2 klassifiziert
sind.
Der Mischer ist als vertikaler zylindrischer Tank mit einem
Fassungsvermögen von 1000 l und einem Innendurchmesser von 1100 mm
mit ellipsoidförmigem Boden konzipiert. Der Tank ist eine
geschweißte, doppelschalige Struktur aus Edelstahl 316L (Komponenten,
die mit dem Produkt in Berührung kommen) und 304 (Komponenten, die
nicht mit dem Produkt in Berührung kommen). Das Gerät ist mit einem
unter Druck stehenden Heizmantel ausgestattet, der an der Seitenwand
des Tanks angebracht ist und die Erwärmung oder Aufrechterhaltung der
Produkttemperatur ermöglicht. Als Medium im Heizraum wird Wasser mit
einem zulässigen Druck von 0,1 MPa verwendet.
Zur Isolierung des Mischers wurde ein 50 mm starker Polyurethanschaum
Irpur E 33 verwendet.
Technische Eigenschaften:
1. Arbeitsvolumen des Tanks: 1000 Liter
2. Gesamttankvolumen: 1200 Liter
3. Arbeitsdruck: Hydrostatisches MPa
4. Zulässiger Druck im Heizmantel: 0,1 MPa
5. Gesamtgewicht des Tanks (ohne Rohmaterial): 370 kg
6. Innendurchmesser: 1100 mm
7. Außendurchmesser: 1216 mm
8. Gesamthöhe: 2470 mm
9. Leistung des Mischers: 1,1 kW
10. Mischerdrehzahl: 50 bis 350 (l/min)
11. Platzbedarf 3600 mm x 2700 mm
Dieser Milfor MGW-1 Prozessmischer ist ausgestattet mit:
1/ APY STERMJXER SMO 120/190 AC-CB Magnetrührer, der für kräftiges
Mischen sorgt. Dieser magnetisch gekoppelte Mischer eignet sich für
pharmazeutische, kosmetische und andere Anwendungen und entspricht
vollständig den GMP-Standards.
Der Rotor SMO 120/190 mit einem Durchmesser von 190 mm ist für
CIP/SIP-Prozesse geeignet. Werkstoff Rotor: AISI 316L/D1N 1.4435,
poliert auf Ra 0,5 oder besser.
Der Magnetrührer wurde gemäß den Empfehlungen von APV positioniert
und verschweißt.
Detaillierte Informationen über den Betrieb und die Wartung des
Rührwerks finden Sie in der begleitenden technischen und
betrieblichen Dokumentation.
2/ Lagersystem mit hoher Härte. Der Magnetkern ist aus Edelstahl AISI
316 L/D1N 1.4435 gefertigt. Das System ist hydrodynamisch für
pharmazeutische Anwendungen ausgelegt.

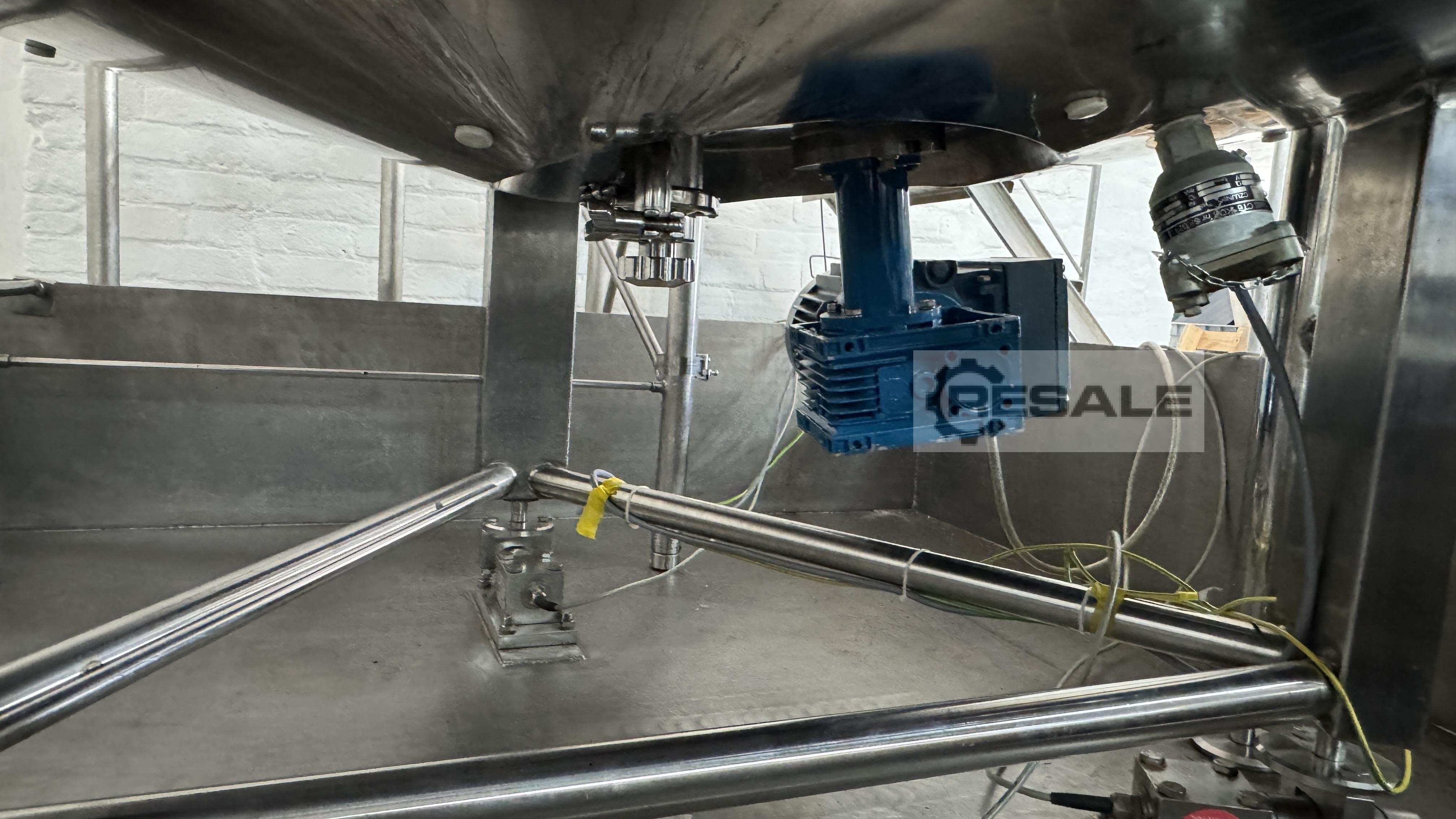

3/ Der Antrieb SM A 120/190 besteht aus: 3-Phasen-Induktionsmotor mit
Gehäuse Eexde I1BT 4 - klemmenkasten mit verstärktem Gehäuse,
Leistung 1,1 kW, Versorgungsspannung 380-420 V, 50 Hz, 1500 U/min -
Isolationsklasse F mit Temperaturanstieg der Klasse B - Schutzklasse:
1P 55 - oberer Klemmkasten - Magnetrotor, Kegelrad und
Bajonettanschluss für eine einfache Wartung.
Schweißplatte, Werkstoff AISI 316 L / 1.4435. Oberflächen, die mit
dem Produkt in Berührung kommen, werden auf Ra 0,5 oder besser
poliert.
4/ SIMEX Wiegesystem / Gewichtswaage:
Skalentyp und Konstruktion: WZT/E4-3-1.2 - Ex
Messbereich: 1,2 Mg
Genauigkeit des Sensors: 0,1 %
Sichere Überlastfähigkeit: 50% Qn
Widerstand gegen Querkräfte: 100% Qn
Sensor MTBF: 20 Jahre
Explosionsgeschützte Ausführung der Sensoren - EEx ia II C T4

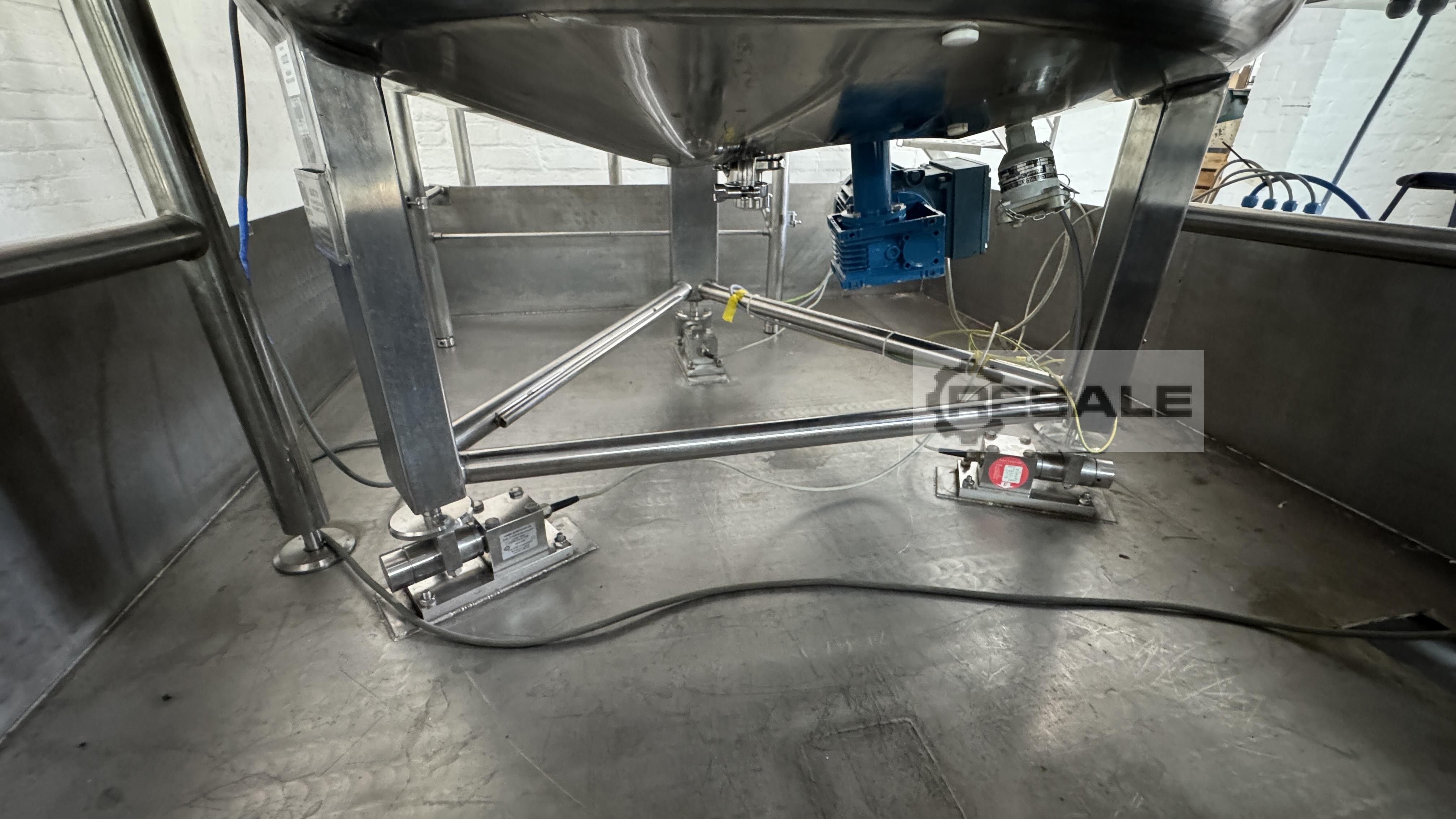

Das System zur Messung der Tankmasse besteht aus drei parallel
geschalteten Wägezellen vom Typ KIS-3, die sternförmig unter den
Mischerbeinen montiert sind.

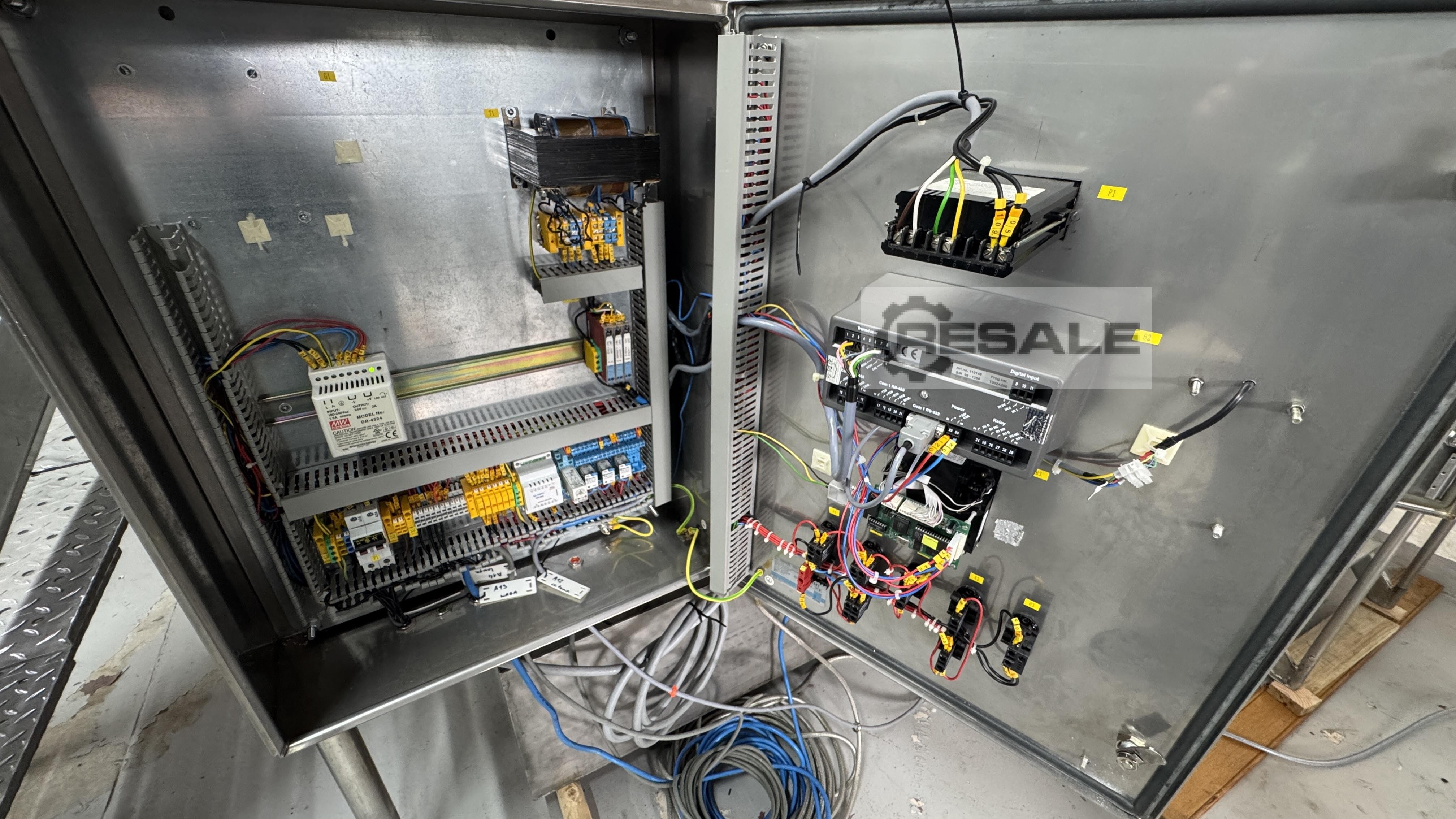

Das Wägeterminal mit einem Ticketdrucker ist mit der Sensoreinheit
verbunden.
Für den neuen Besitzer besteht die Möglichkeit, einen
Gaskonzentrationsgemischdetektor einzubauen.
Nadeldrucker für Tickets Typ DPN-230.
Detaillierte Informationen über die Funktionsweise des Wägesystems
finden Sie in der begleitenden technischen und betrieblichen
Dokumentation von Simex.
Für die Anschlüsse – dieser Milfor-Mischer ist mit einer Vielzahl
von Anschlüssen ausgestattet, die unten aufgeführt sind:
· K1: aseptischer Schacht Typ P31-400 von BOYER
· K2: Ablaufanschluss mit APV-Membranventil (Silikonmembran)
· K3: Einfüllanschluss, zur Reinigung abnehmbar, mit Blick auf
die Wand.
· K4: Ersatz-Füllanschluss
· K5: Heizungsanschluss - Auslass
· K6: Heizungsanschluss – Zulauf
· K7: Ersatz-Einfüllöffnung
· K8: Temperaturmessanschluss mit TOPEx-GB-100 Sensor von
KFAP
· K9: Beleuchtetes Schauglas mit USL-06EX 50W/230Y Lampe von
Lumiglas
· K10: Belüftungsöffnung mit APV-Membranabsperrventil
(PTFE-Membran), Atemventil ZO-50 und Flammensperre AR 5 von Metalchem
Kościan
· K11: Belüftungsöffnung mit APV-Membranabsperrventil
(Silikonmembran)
· K12; Abnehmbare Reinigungsdüse mit drehbarer
Clip-On-Reinigungsschüssel
NW 25 LKSB 045 360° von Alfa Laval
· K13: Beobachtungsfenster
Der Mischer ist auf drei höhenverstellbaren Beinen aus 120 x 60 mm
geschlossenen Profilen montiert. Zwischen den Beinen. Der Tank
verfügt über rohrförmige Stützen, die in den unteren Teil
eingeschweißt sind und zur Einstellung der Referenzgewichte und zur
Kalibrierung des Wägesystems verwendet werden. Für den Betrieb des
Mischers sind Plattformen und Treppen aus Edelstahl 304 (wie auf den
Fotos zu sehen) vorgesehen.
