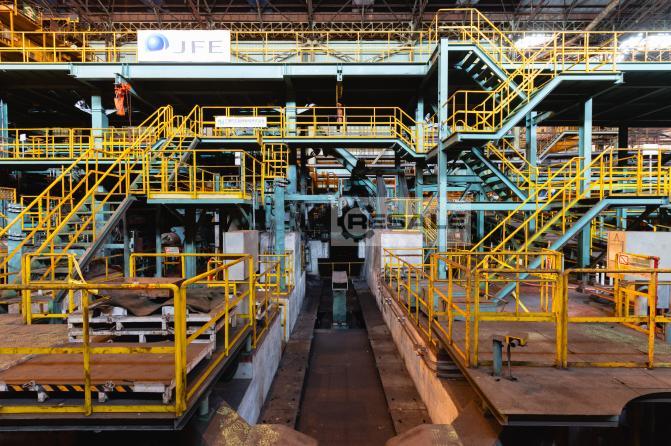

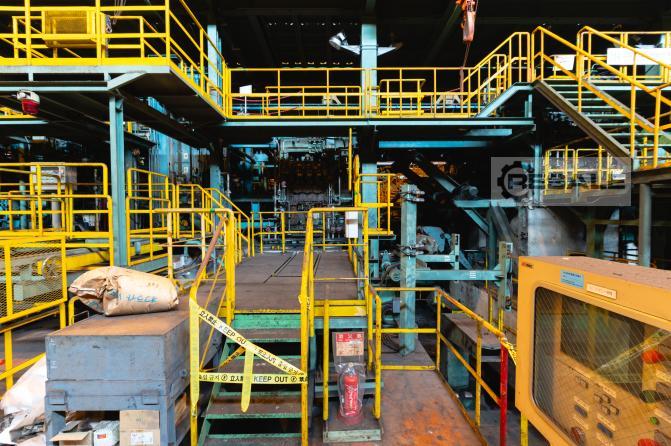

Ursprünglich in den 1980er Jahren in Betrieb genommen, wurde das
Tandem-Kaltwalzwerk im Werk Keihin von JFE Steel im Jahr 2007 einer
umfassenden Modernisierung unterzogen, um hohen Standards gerecht zu
werden. Das 5-gerüstige PLTCM wurde mit einer hochmodernen Beizlinie
und einer Karussellspannrolle aufgerüstet und integriert
fortschrittliche Technologien der Branchenführer Mitsubishi, Hitachi
und IHI, um die Zuverlässigkeit, Produktivität und
Qualitätskontrolle des Systems zu verbessern.
Marke: MITSUBISHI-HITACHI-IHI
Baujahr: 2007 (ab den 1980er Jahren in TCM integriert)
Eingemottet seit: Einstellung der Produktion im März 2019
Produktionskapazität: 1.200.000 Tonnen pro Jahr
Abrollrichtung: Von rechts nach links (rechte Linie)
Verarbeitetes Material: Kohlenstoffarmer Stahl
Bandbreite: 600 – 1.350 mm
Banddicke: 1,8 - 4,5 mm Eintritt
0,12 – 1,6 mm Ausgang
Coilgewicht: max. 32.000 kg Einstieg
max. 45.000 kg Ausgang
Liniengeschwindigkeit: 250 mpm PL-Abschnitt
350 mpm TCM-Eintritt
2.100 mpm TCM-Ausgang
Auszahlungsrollen Nr. 1 & 2: Überhang 4 Segmenttyp
Nivellierer: 6-Rollen, elektrisch verstellbarer Typ
Doppelschnittschere: Hydraulisch betätigte
Doppelschnittausführung
Schweißgerät: 1,8 - 4,5 mm Blechstärke
600 – 1.350 mm Blechbreite
Zugrichtmaschine: Nassrichtmaschine ohne Antrieb
Tanks der Beizlinie: Gesamtlänge des Säuretanks 86.500 mm
Gesamtlänge des Reinigungsbehälters
17.850 mm
Tandem-Kaltwalzwerk: Nicht reversierbare Ausführung
Ständer #1-4 4-Hi
Ständer #5 6-Hi High Crown Mühle
Rotationsschere: 2.100 mpm max. Wickelgeschwindigkeit mit
Schrotttrommel
Spannrolle: Typ Karussell
Sonstige Anlagenausstattung: Andruckrollen
Coil-Wagen
Spanner
Sätze für Zaumzeug, Lenkung,
Deflektorrollen
Hydraulische Aggregate
Pumpenaggregate
Eine detailliertere Beschreibung der Linien- und Scope-Liste ist auf
Anfrage erhältlich.
Japan
