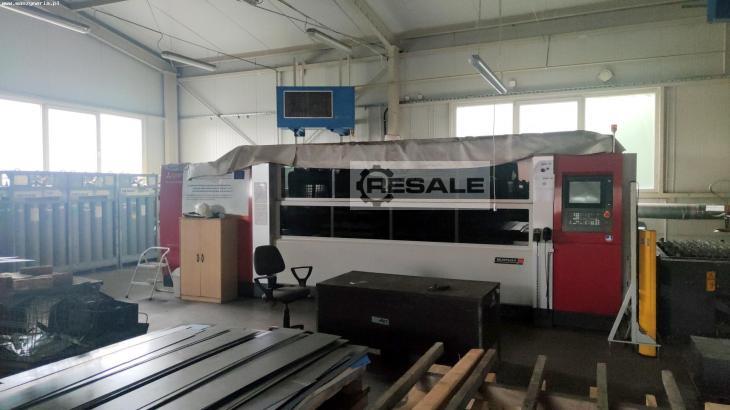

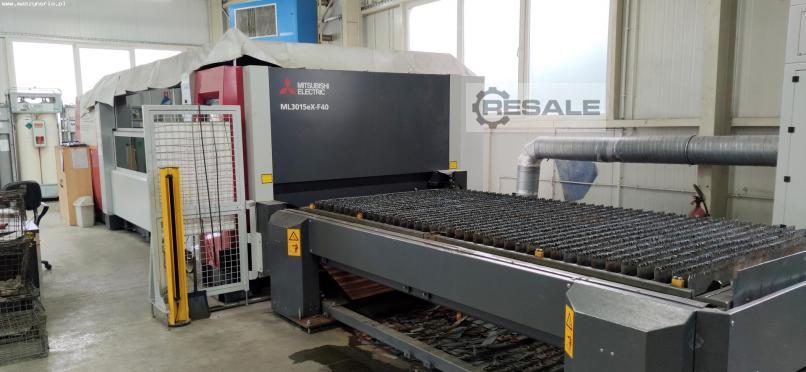

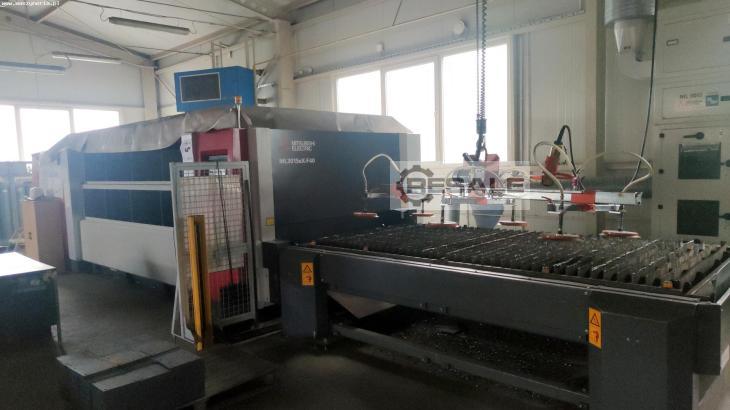

Fiber laser MITSUBISHI ML 3015 eX-F40 4 kW gebaut im Jahr 2016 in
Japan wird in der Präzisionsbearbeitung von verschiedenen Arten von
Blechen eingesetzt. Die technisch äußerst fortschrittliche Maschine
nutzt die fortschrittlichste Technologie, die auf dem Markt verfügbar
ist, einschließlich einer energieeffizienten und störungsfreien
Laserquelle mit der höchsten Energieleistung, die den Schneidkopf mit
einem 4-kW-Faserstrahl speist. Der magnetisch gelagerte Kopf vom Typ
Zoom Head optimiert zudem automatisch die Schneidparameter je nach
Materialstärke und reduziert die Auswirkungen von Kollisionen.
Der aus hochwertigem Guss gefertigte Aufbau ist auf maximalen
Benutzerkomfort ausgelegt. Der große Arbeitsbereich ist durch eine
automatisch aufschwingende Ganzglastür abgedeckt, während der
Resonator und alle elektrischen Systeme in den Maschinenrahmen
integriert sind. Darüber hinaus ermöglicht eine Leistungsreserve im
Falle eines Ausfalls eines Diodenmoduls den Weiterbetrieb der Maschine
mit Nennleistung.
Der Faserlaser MITSUBISHI wird mit den notwendigen Systemen und
Ausrüstungen angeboten, um den Bearbeitungsprozess vollständig zu

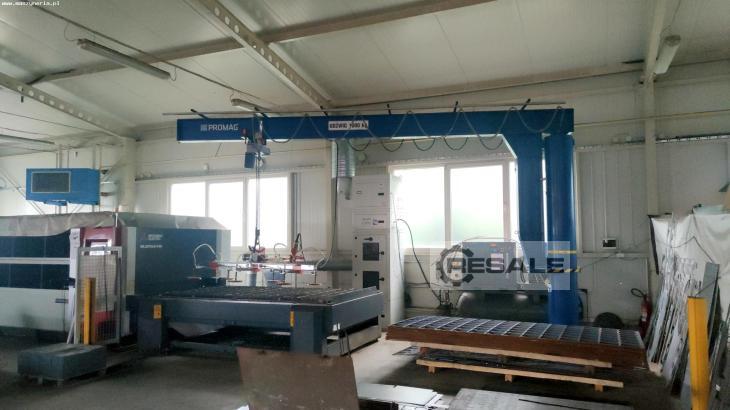

automatisieren. Dazu gehören ein 1000 KG Säulenschwenkkran mit
Vakuum-Blechheber und eine CAD/CAM-Software mit NESTING-Funktion, die
2D-Teile so anordnet, dass sie auf einem bearbeiteten Werkstück
möglichst platzsparend sind. Die Fiber Laserschneidmaschine
MITSUBISHI ML3015 eX-F 40 wiegt 8900 kg.
Technische Daten der Laserschneidmaschine MITSUBISHI ML 3015 eX-F40
- Laserleistung: 4 kW
- Vorschub in X/Y/Z-Achse: 3100/1565/150 mm
- maximale Schnittdicke (Normalstahl): 25 mm
- Maximale Schnittdicke (Edelstahl): 20 mm
- Maximale Schnittdicke (Aluminium): 15 mm
- Maximale Schnittdicke (Messing): 12 mm
- Maximale Schnittdicke (Kupfer): 6 mm
- Maximale Werkstückabmessungen (L x B): 3050 x 1025 mm
- Maximales Werkstückgewicht: 950 kg
- maximale Verfahrgeschwindigkeit: 100 m/min
- gleichzeitige Verfahrgeschwindigkeit der X- und Y-Achse: 140
m/min
- Positioniergenauigkeit in der X,Y-Achse: 0,05/500 mm
- Positioniergenauigkeit in der Z-Achse: 0,1/100 mm
- Wiederholgenauigkeit der Positionierung in der X- und Y-Achse: ±
0,01 mm
- Wechseltischhöhe: 880 mm
- Tischwechselzeit: ca. 30 s
- Verfahrsystem des Arbeitskopfes: bewegliche Optik
- Wellenlänge: 1,07 μm
- Pulsfrequenz: 10-3000 Hz
- Pulsbereich: 0-100%
- Leistungsregelung: 0-100%
- Betriebsstunden des Laserresonators: 2750 h
- Technischer Gasdruck: 0.03-2.5 MPa
- Umgebungstemperatur: 10-35 ± 5°C
- Anschlussleistung: 28 kVA
- Stromversorgung: 3x 400 V; 50/60 Hz
- Abmessungen der Maschine mit Wechseltisch (L x B x H): 10340 x 3130
x 2250 mm
- Gewicht des Wechseltischs: 2100 kg
- Gewicht der Maschine: 8900 kg
Ausstattung der Laserschneidmaschine ML3015eX-F40(S2)
- CNC-Steuerung: MITSUBISHI M700
- Zoom Head Schneidkopf mit automatischem Fokus
- HPP-Funktion – Hochgeschwindigkeits-Einstechfunktion
- MHC-L-Funktion – sehr schnelles und präzises Ein- und Ausschalten
des Laserstrahls
- F-CUT-Funktion – schnelles Schneiden in unterbrochenen geraden
Linien mit dem MHC-L-System, ohne dass der Kopf an den Ein- und
Auslasspunkten angehalten werden muss
- FRG-Funktion – automatische Schnittbahnoptimierung mit
F-CUT-Funktion
- CAD/CAM-Software mit NESTING: SigmaNEST
- Laserquelle: YLS-4000-ML

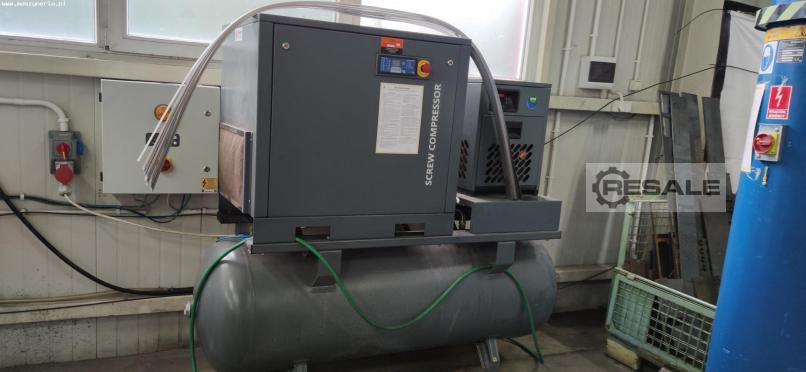

- Schraubenkompressor: WALTER

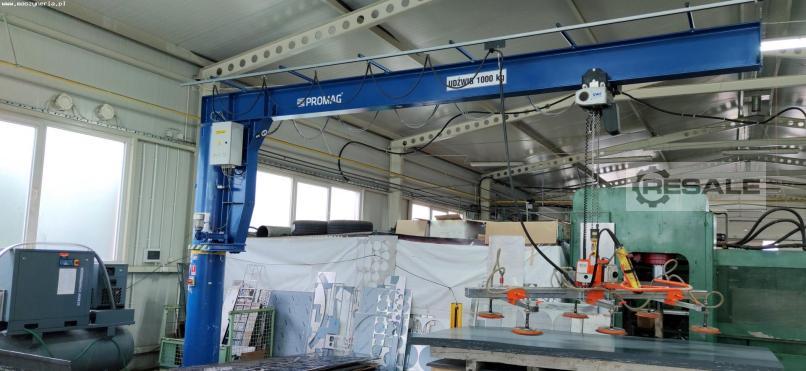

- Säulenschwenkkran: PROMAG 1000 KG
- Vakuum-Blechheber
- Linsen 5″ und 8″
- Servomotoren in den Achsen X und Y
- Kugelumlaufspindel in der Z-Achse

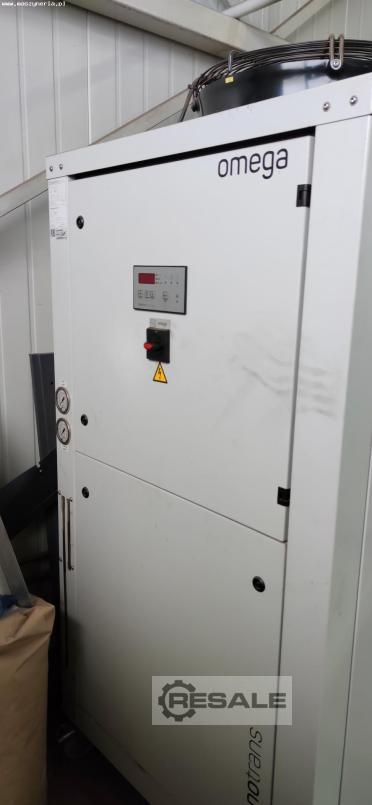

- Kühler: OMEGA technotrans
- TEKA-Filter

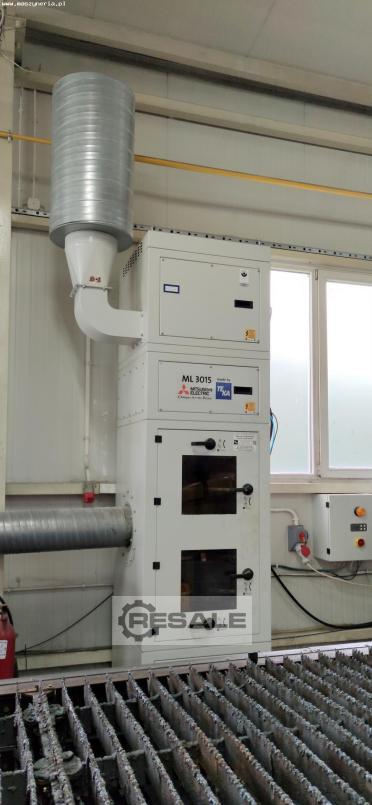

- Abgasabsaugung mit Schwenkklappensystem
- Barcode-Scanner
- 3 technische Gasanschlüsse (O2, N2, Luft)
- vollautomatische Glastür
Polen
