Mikroschweißkopfeinrichtung, Punktschweißanlage mit Schweißkopf,
Inverterstromquelle, I/O Modul, Schweißinverter
MIYACHI PECO /
AMADA WELD TECH GmbH Typ ISQ20 Kompakt ISQ-AC/DC-AWS-EXT-250A 22KVA +
PECO F160S
Baujahr 2011
Die Anlage besteht aus folgenden
Komponenten:

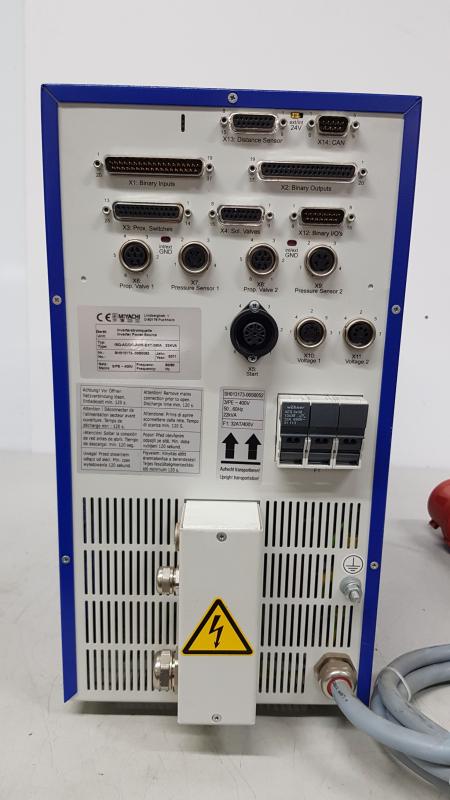

- Schweißinverter MIYACHI PECO Typ ISQ20 Kompakt
ISQ-AC/DC-AWS-EXT-250A 22KVA mit Bedienpanel MFT1
- Externer
Schweißtransformator MIYACHI PECO (am Schweißkopfgestell
montiert)
- Externes Interface Modul MIYACHI PECO Typ ISQ-MG
-
Punktschweißkopf MIYACHI PECO Typ F160S - 25 mm Hub mit Heidenhain
Messsystem
- Verbindungskabel
Netzspannung: 3x 400 V
AC
Netzfrequenz: 50 / 60 Hz
Anschlussleistung: 22
KVA
Schweißstromtypen: AC / DC
Ausgangsleistung: max.
10 kA
Ausgangsfrequenz: 1 - 10 kHz
Schweißzeit: max.
640 ms/puls
Strommessung: externe Ringspule

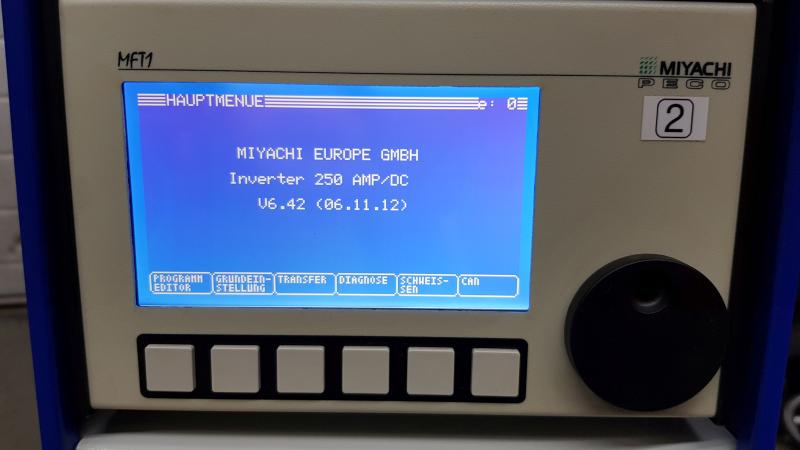

Bedienpanel:
MFT1 (eigenständiges Bediengerät abnehmbar)
Analogeingang:
Drucksensor für Proportionalventil
Analogausgang:
Proportionalventilsteuerung
Schnittstelle:
RS232
Schutzklasse: IP30
- Fehlerkontrolle und
Prozessüberwachung
- Überwachung von Strom, Spannung, Leistung,
Energie
- Testimpuls zur Teileerkennung
- Programmspeicher
für 99 Programme
Inverter Abmessung B x H x T: 216 x 420 x 560
mm
Inverter Gewicht: ca. 21 kg
Punktschweißkopf
MIYACHI PECO F160S
Nennleistung: max. 5 kA
Elektrodenhub:
25 mm
Schließhub: pneumatisch
- Einstellbare
Kraftzündung von 1,2 bis 550 N
- Wegmesssystem
Heidenhain
Schweißeinheit mit 5 Pneumatikzylindern und
Ventilinsel Festo Typ CPX
Schweißkopf auf horizontaler
Führungsschiene montiert und über Pneumatikzylinder 20 mm
verschiebbar.
3 Pneumatikzylinder zur Werkstückfixierung
vorhanden (2 Stück mit 46mm Hub, 1 Stück mit 20mm
Hub).
Ausladung Schweißspitze 300 mm
Schweißspitze höhe
über Flur 315 mm
Abmessung Schweißeinheit B x H x T 410 x
760 x 700 mm
Gewicht Schweißeinheit 75 kg
Gesamtgewicht
100 kg
2 Stück fast baugleich vorhanden, Preisangabe je
komplette Einheit; gebraucht
