TECHNISCHE DETAILS
- Anzahl der Spindeln : 2
- Anzahl der Türme : 1
- Anzahl der Achsen : 6
HAUPTSPINDEL
- Spindel-Nase : A2-8
- Max. Durchmesser der Stange : 80 [mm]
- Spindelleistung : 18,5 [kW]
- Spindeldrehzahlen : 4.000 [U/min]
- Max. Drehdurchmesser : 366 [mm]
- Indexiergenauigkeit der C-Achse: 0,001 [°]

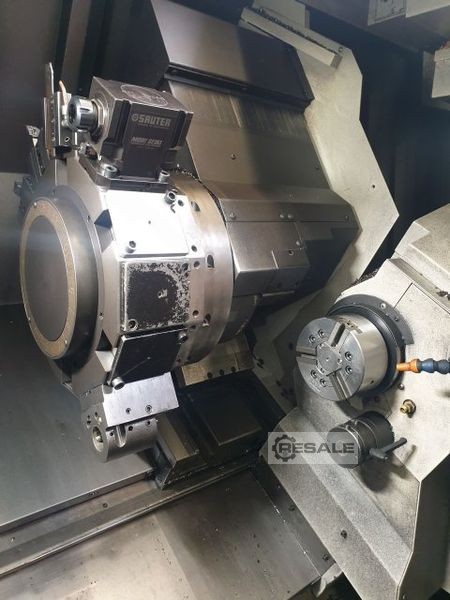

TÜRMCHEN
- Anzahl der Positionen : 12
- Anzahl der motorisierten Positionen : 12
- X/Z-Hub : 260 x 795 [mm]
- Y-Hub : +/- 50 [mm]
- Geschwindigkeit der angetriebenen Werkzeuge : 6.000 [U/min]
- Leistung der angetriebenen Werkzeuge : 5,5 [kW]
GEGENSPINDEL
- Spindel-Nase : A2-5
- Max. Durchmesser der Stange : 43 [mm]
- Max. Drehdurchmesser : 190 [mm]
- Spindelleistung : 11 [kW]
- Spindeldrehzahlen : 6.000 [U/min]
- Indexiergenauigkeit der C-Achse: 0,001 [°]
- Verfahrweg : 734 [mm]
STROMVERSORGUNG
- Versorgungsspannung : 200 [V]
- Installierte Gesamtleistung : 41 [kVA]
GEWICHT & ABMESSUNGEN : 1730
- Stellfläche der Maschine : 4.414 x 2.370 [mm]
- Höhe der Maschine : 2.115 [mm]
- Gewicht der Maschine : 6.360 [kg]
MASCHINENSTUNDEN
- Anzahl der Betriebsstunden : 34.552 [h]
- Anzahl der Arbeitsstunden : 11.420 [h]
AUSRÜSTUNG

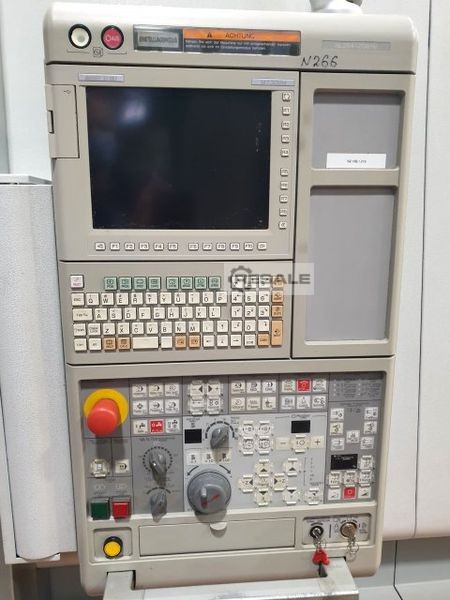

- CNC: MORI M730BM (Mitsubishi)
- Interaktive Programmierung : MAPPS 4B
- Schnittstelle : USB / RJ45
- Messtaster für Werkzeuge : Marposs
- 3 Farben Statusleuchte
- Reitstock-Funktion
- Kühlmitteltank
- Späne-Förderer
- Teilefänger

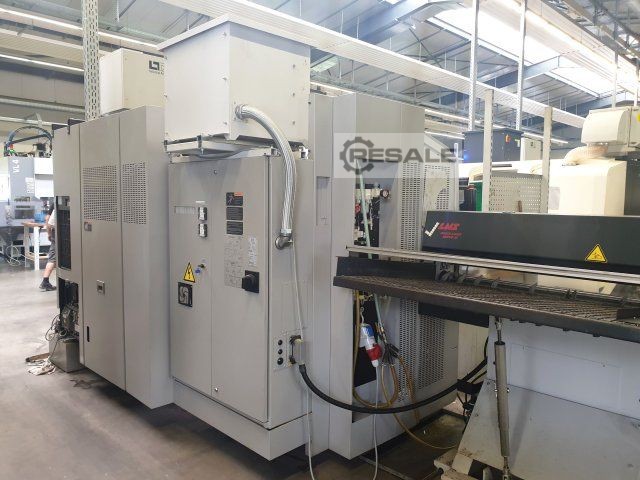

- Stangenlader : LNS Quick Load Servo 3 (2011)
- Futter 3 Backen : KITAGAWA BB210
- Futter 3 Backen : KITAGAWA B206
- Anzahl der festen Werkzeughalter : 4
- Anzahl der Drehwerkzeughalter : 2
- Elektrischer Transformator : 400 /200 [V]
Technische Details ohne Gewähr, nur zur Information. Sollten
technische Unterlagen vorhanden sein, wird das Gerät zusammen mit
CD-ROM-PDF-Dateien geliefert.
