Drehdurchmesser: 660/275 mm
Drehlänge: 1498 mm
Steuerung:
Fanuc/Mori Seiki MSX 701
Gesamtleistungsbedarf: 90
kVA
Maschinengewicht ca.: 26,6 t
Raumbedarf ca.: 5301 x 2997 x
2788 mm

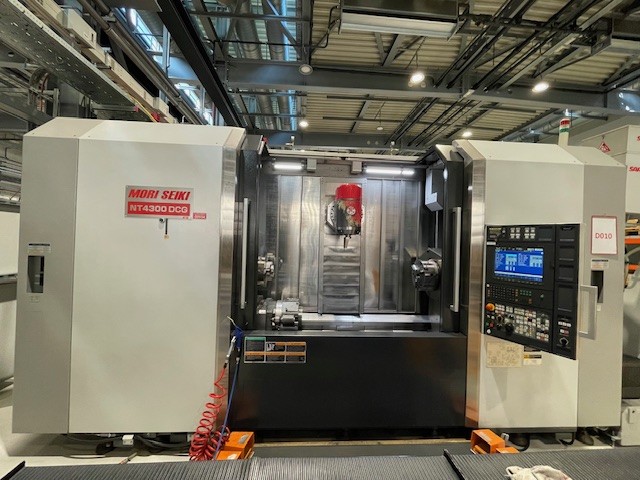

9-Achsen CNC Dreh- und Fräszentrum
CNC

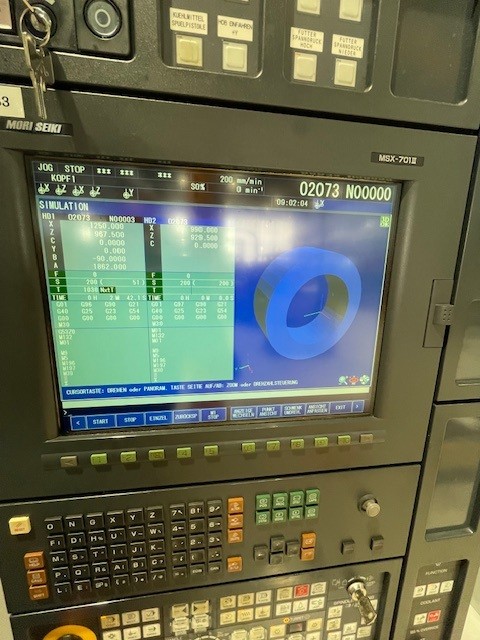

Steuerung Fanuc MSX-701

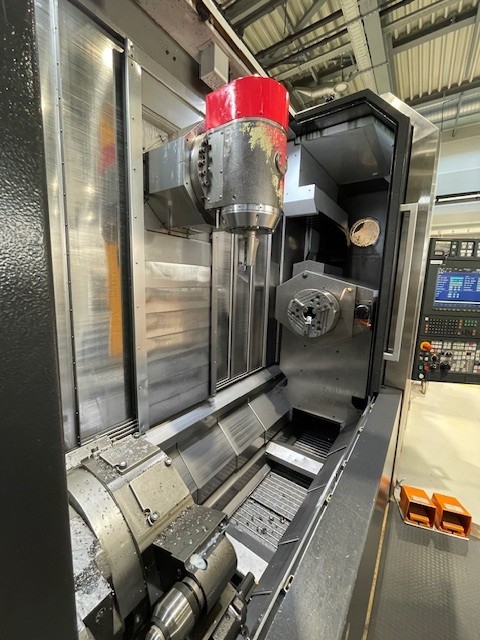

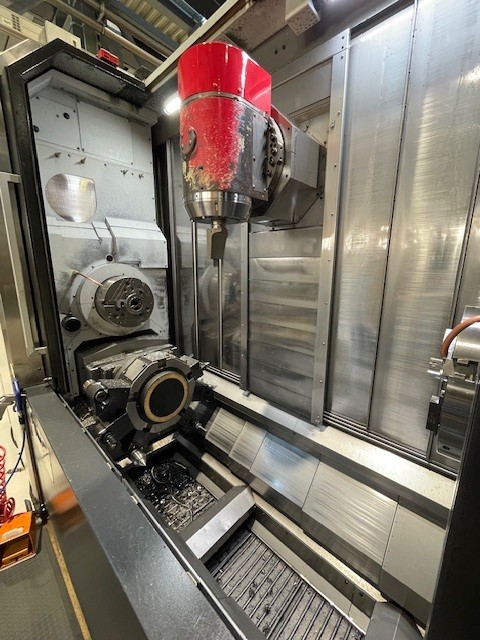

Frässpindel oben (B-Achse), als volle 4.
Achse, Positionierung 0,0001°
40-fach Werkzeugmagazin
10-fach Revolver unten, alle Positionen angetrieben
2 x
3-Backen-Schnellwechselfutter KNCS-N 315/91
KNOLL
Hochdruckkühlmittelanlage, Druckeinstellung 12/25/35/45/55/62 und 72
bar, mit wartungsfreier Rotationsfilteranlage

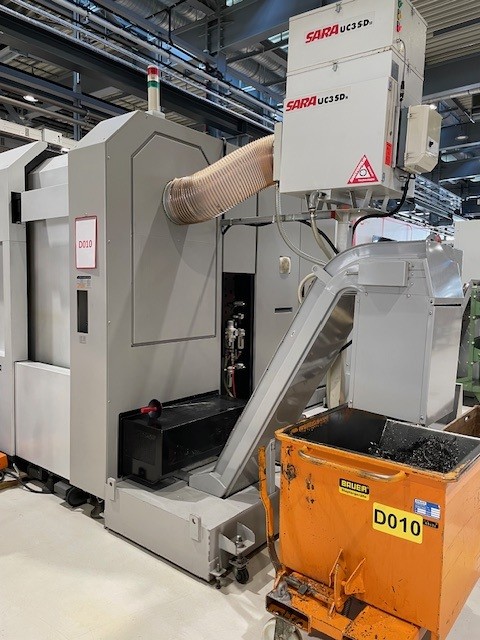

Späneförderer
Abblassystem für Hauptspindelfutter (gesteuert
über M-Funktion)
Abblassystem für Werkzeugschneide (gesteuert
über M-Funktion)
Kühlmittelpistole inkl. Zubehör
Ölnebel
Absaugung
Direktes Meßsystem X1, X2, Y-Achse
Stangenlader
Interface
Doppelter Fußschalter für beide Spindeln
Inseln
und Taschenprogrammierung für MAPPS
High speed fixed Cycle für
MAPPS
Programmspeichererweiterung auf 8 MB
Programm
Neustart
3-stufige Signallampe
Memory Card 512MB (CF
Card)
Umlaufdurchmesser über Querschlitten (Werkzeugspindel
1): 750 mm
Umlaufdurchmesser über Querschlitten (Revolver 2): 400
mm
Max. Drehdurchmesser (Werkzeugspindel 1): 660 mm
Max.
Drehdurchmesser (Revolver 2): 275 mm
Max. bearbeitete
Werkstücklänge: 1498 mm
Max. Stangenmaterial: 90
mm
Verfahrwege:
X1 Achse (Werkzeugspindel): 750 mm
Y
Achse (Werkzeugspindel): 420 (+/- 210) mm
Z1 Achse
(Werkzeugspindel): 1635 + 100 mm für Werkzeugwechsel
B Achse
(Werkzeugspindel): +/- 120°, volle B-Achse 1° indexiert und 0,0001°
gebremst
X2 Achse (Revolver): 195 mm
Z2 Achse (Revolver):
1525 mm
SZ Achse (Gegenspindel): 1610 mm
Eilgänge: (X1,Z1)
50 m/min. / (Y,X2,Z2,SZ) 30 m/min.
Haupt und
Gegenspindel:
Spindeldrehzahlen stufenlos (Spindel 1 + 2): 30-3000
1/min.
C-Achse (Spindel 1 + 2): 0,001°
Hauptspindelmotor:
22/18,5 kW
Gegenspindelmotor: 22/18,5 kW
Drehmoment (Spindel 1
+ 2): 1000 Nm
Scheibenrevolver:
Anzahl der
Werkzeugplätze: 10 Stück
Drehzahl der angetriebenen Werkzeuge:
6000 1/min.
Antriebsleistung: 5,5/3,7
kW
Frässpindelkopf:
Werkzeugaufnahme: HSK A63
Max.
Drehzahl: 12000 1/min.
Antriebsleistung: 18,5/11
kW
Drehmoment: 120/44 Nm
Werkzeugwechsler:
40-fach
Werkzeugdurchmesser 70/140 mm
Werkzeuglänge 400
mm
Werkzeuggewicht 8/10 kg
Gesamtleistungsbedarf 90
kVA
Hauptabmessungen Länge x Breite x Höhe 5301 x 2997 x 2788
mm
Maschinengewicht 26,6 t
Zubehör:
Vermessungsarm
(Bild) WZ-Vermessung in Maschine
Werkzeughalter + Kasten,
Reduzier-Hülsen, angetriebene Werkzeuge
Spannbacken
Paket
Spannzangen Paket
