CNC-Steuerung: Fanuc FS31IA5 (MAPPS 4)
Fassungsvermögen
Drehlänge mm: 800
Max. Drehdurchmesser mm: ø Ø430
Dreh-Frässpindel
Verfahrweg X-Achse mm: 455
Verfahrweg der Y-Achse mm: ±105
Verfahrweg der Z-Achse mm: 800
Grad der B-Achse: ±120 (0,001º)
Drehzahl Spindeldrehzahl: 12.000
Antriebsleistung kW: 9/5,5
Werkzeugmagazin
Magazin-Plätze: 76
Werkzeugaufnahme: Capto C5
Werkzeuglänge max. mm: 250
Werkzeugdurchmesser max. mm: 70/130
Werkzeuggewicht max kg: 5
Unterer Turm
Verfahrweg der X-Achse mm: 160
Verfahrweg der Z-Achse mm: 730
Anzahl der Werkzeugplätze St.: 10
Hauptspindel
Drehzahl Spindeldrehzahl: 6.000
Antriebsleistung Spindel kW: 11/7,5
Spindelbohrung mm: 73
Futtertyp: Hohlfutter (8")
Hersteller: KITAGAWA
Gegenspindel
Drehzahl Spindeldrehzahl: 6.000
Antriebsleistung Spindel kW: 7,5/5,5
Futtertyp: Massives Spannfutter (8")
Hersteller: KITAGAWA
Ausrüstung
Späneförderer
Signallampe

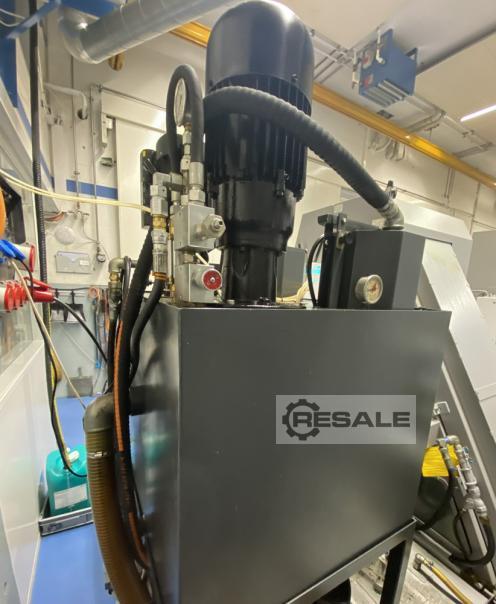

Hochdruckpumpe
Futterfußschalter (doppelt) für Haupt- und Gegenspindel
Kühlmittelpistole
Arbeitszeit Stunden
Unter Strom: 76.482
Spindel 1: 14.010
Spindel 2: 4.306

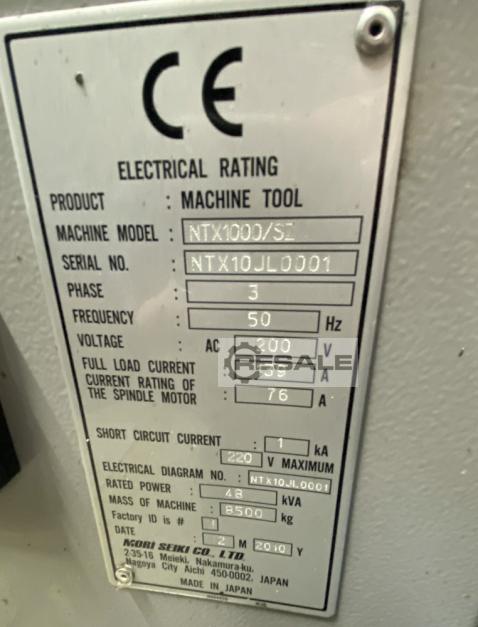

Nennleistung kVA: 48
Grundabmessungen / Gewicht 4.170
Länge mm: 2.500
Breite mm: 2.495
Höhe mm: 8.500
Deutschland
