Standard Drehdurchmesser: 200
Drehlänge: max. 810
mm
Steuerung: MSX-701 MAPPS IV
Umlaufdurchmesser über Bett:
800 mm
Max. Abstand zwischen Spitzen: 1130 mm
max.
Drehdurchmesser: 320 mm
max. Werkstückdurchmesser: 300
mm
Stangendurchmesser: 65 mm
Verfahrweg X-Achse 1: 210
Verfahrweg X-Achse 2: 210 mm
Verfahrweg X-Achse 3: 210
mm
Verfahrweg Y-Achse 1: 110 (+65/-45) mm
Verfahrweg Y-Achse
2: 110 (+45,/-65) mm
Verfahrweg Z-Achse 1: 300 mm
Verfahrweg
Z-Achse 3: 300 mm
Verfahrweg Z-Achse 2: 810 mm
Verfahrweg
B-Achse: 870 mm
Drehzahlbereich - Spindel: 5.000 1/min
Anzahl
der Spindeldrehzahlbereiche: 2 .
Spindelnase: JIS A2-6
Spindelbohrung: 73 mm
Spindellagerdurchmesser: 120
mm
C-Achse: 0,001 °
Drehzahlbereich - Spindel: 5.000
1/min
Spindelnase: JIS A2-6
Spindelbohrung: 73
mm
Stangendurchmesser max.: 65/52 mm
Spindellagerdurchmesser:
120 mm
C-Achse: 0,001 °
Anzahl der Revolver: 3 .
Anzahl
der Werkzeugstationen: 16 x 3=48 pos
Schafthöhe für
Vierkantwerkzeug: 20 mm
Schaftdurchmesser für Bohrstange: 32
mm
Revolverschaltzeit (4 Stationen): 0,18 sec
Anzahl der
angetriebenen Werkzeuge: 16 x 3=48 pos
Max. Drehzahl der angetr.
Werkzeuge: 6.000 U/min.
Bearbeitungsleistung Drehwerkzeug: M16 /
Ø16 .
Eilgang X-Achse: 30 m/min
Eilgang Y-Achse: 20
m/min
Eilgang Z-Achse: 50 m/min
Antriebsleistung -
Spindelmotor: 25 / 22 kW
Antriebsleistung - angetr. Werkzeuge: 7,5
/ 5,5 kW
Gesamtleistungsbedarf: 92,7 kVA
Maschinengewicht ca.:
9,4 t
Raumbedarf ca.: 4,0 x 2,8 x 2,4 m
Spindel 1

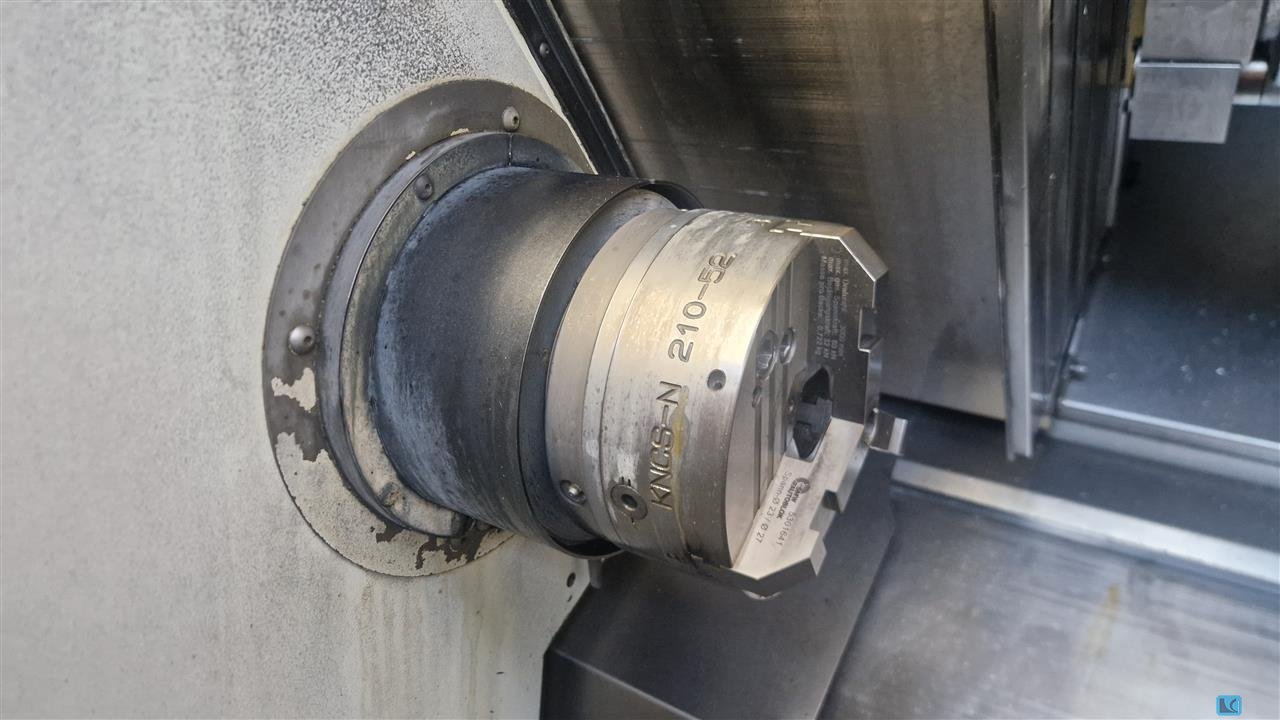

Kraftspannfutter: SMW KNCS-N 210 / 52 mm
Spindel 2
Spannzangenfutter: Hainbuch Spanntop nova Kombi Axfix 65
Die
NZ2000 T3Y2 verfügt über 2 Spindeln und 3 Revolver. 2 Revolver haben
eine Y-Achsen-Funktion mit eingebautem Fräsmotor. Dies ermöglicht
ein simultanes Bearbeiten mit 3 Revolvern. Hochleistungs- und
Hochgeschwindigkeitsbearbeitung können durch die Verwendung der max.
48 angetriebenen Werkzeuge durchgeführt werden.
Die Maschine ist
durch eigene Instandhaltungsabteilung und Mori Seiki gewartet
worden.
Ein Stangenlademagazin kann angeschlossen werden.
