Drehdurchmesser max. 320 mm
Drehlänge max. 810 mm

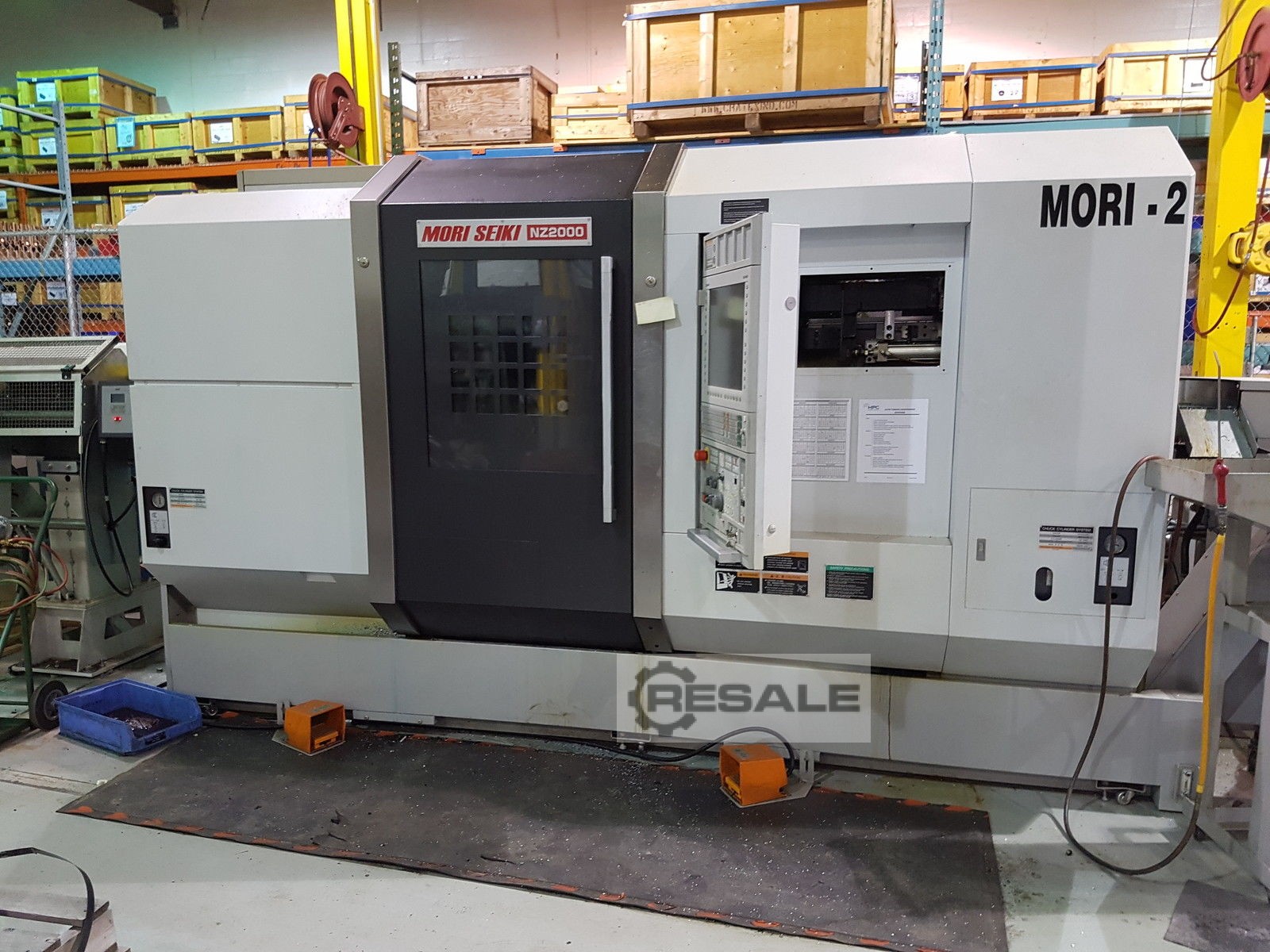

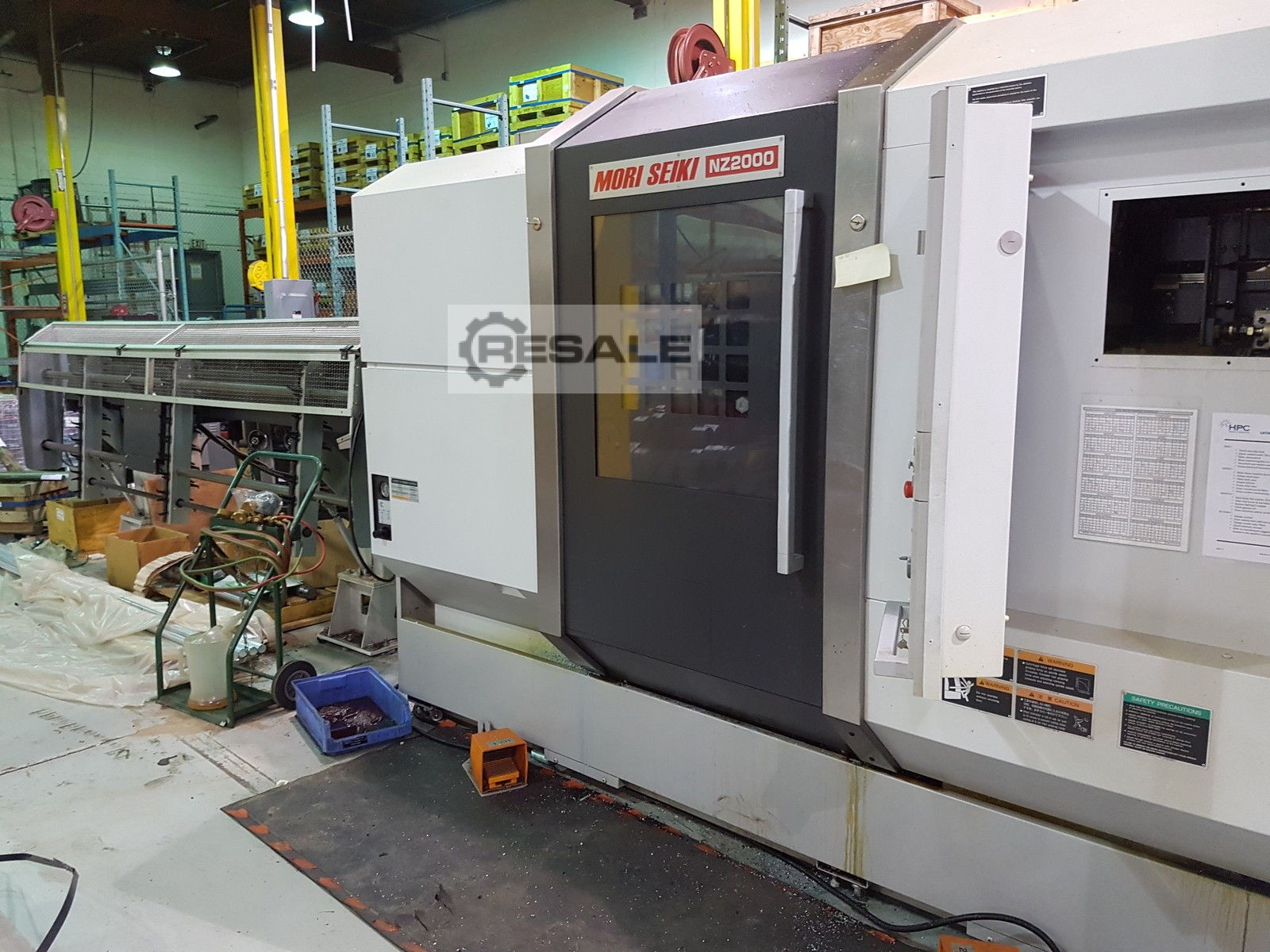

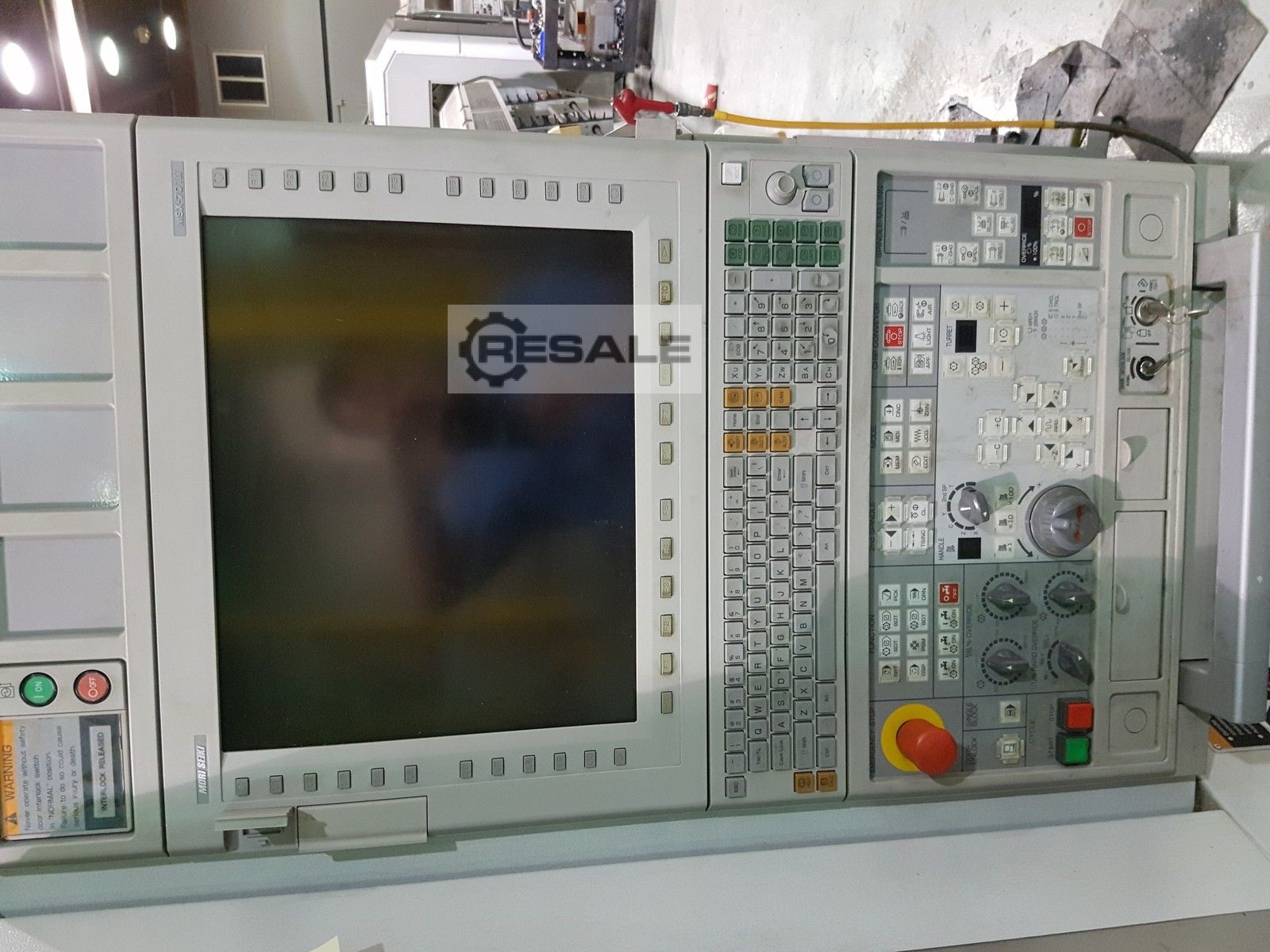

Steuerung MSX 701 IV / MAPPS IV
Umlaufdurchmesser über Bett 800 mm
Umlaufdurchmesser über Planschlitten 800 mm
Abstand zwischen den Spitzen 1.130 mm
Standard-Drehdurchmesser 200 mm
Hauptspindel:
Antriebsleistung - Hauptspindel 25 / 22 kW
Gegenspindel:
Drehzahl max. 5.000 min/-1
Antriebsleistung - Gegenspindel 25 / 22 kW
Max. Drehmoment 358 Nm
Spindeldurchmesser im vord. Lager 120 mm
Spindelbohrung 73 mm
Stangendurchgang 65 mm
Spindelnase JIS A2-6

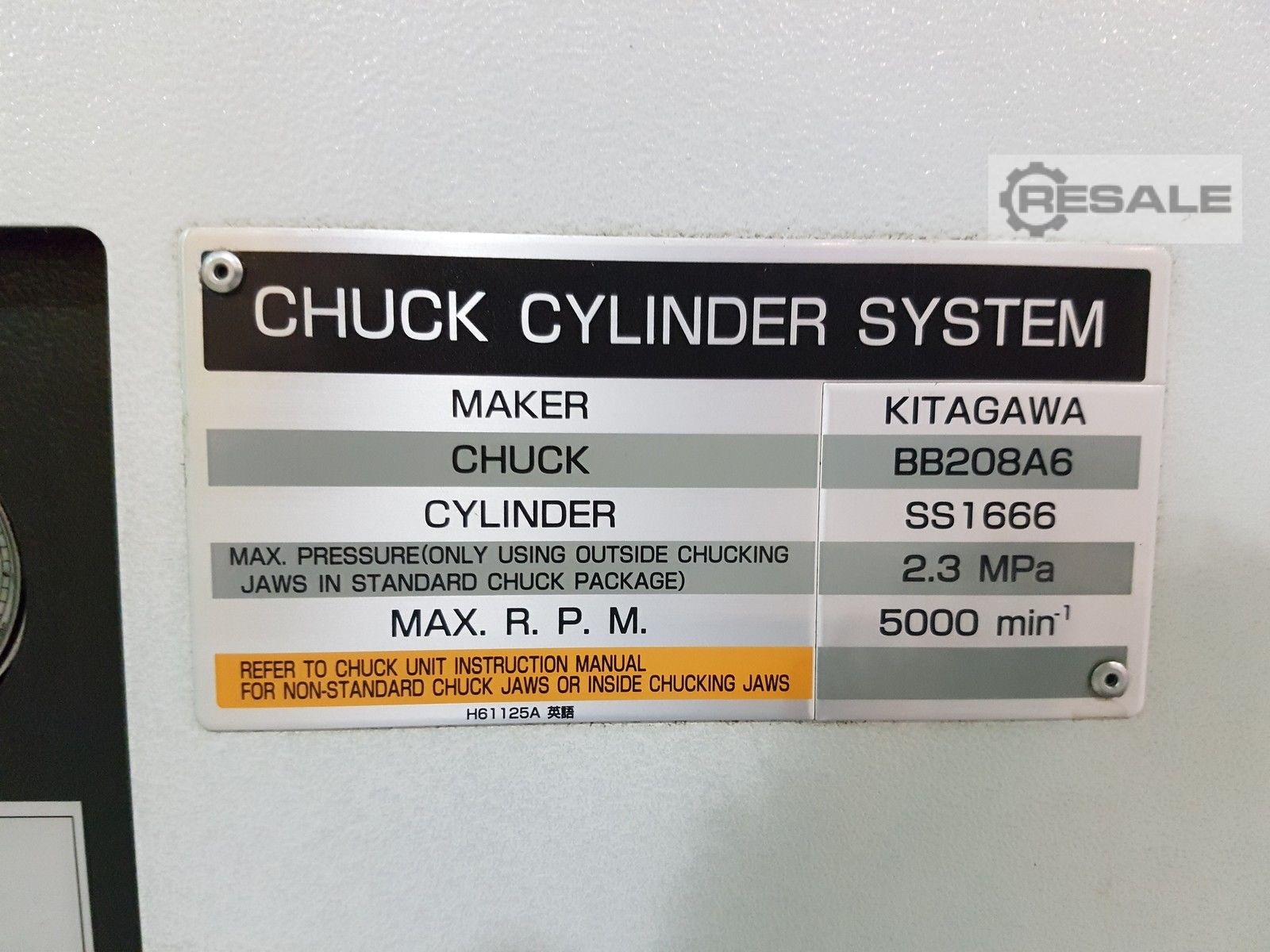

Futterdurchmesser 210 mm

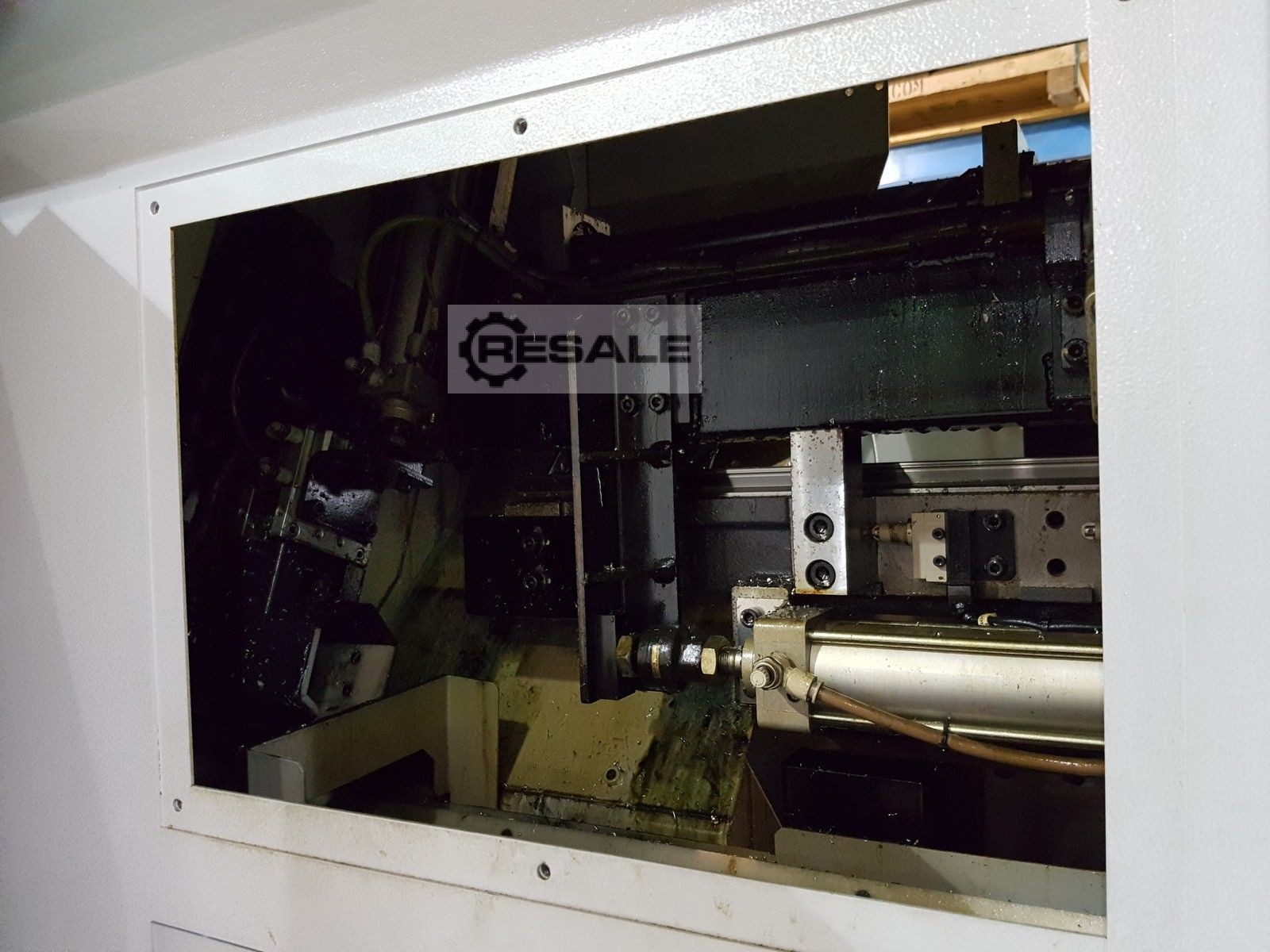

Revolver 1:
Revolver 2:
Revolver 3:
Anzahl der Werkzeugplätze 16 pos.
Anzahl der angetriebenen Werkzeugstationen 16 pos.
Drehzahlbereich - angetr. Werkzeugstationen max. 6.000 min -1
Antriebsleistung - angetr. Werkzeugstationen 7,5 / 5,5 kW
Y - Achse 110 (+65 / -45) mm
Schaftdurchmesser 20 x 20 mm
Schaftdurchmesser der Bohrer 32 mm
Revolverschaltzeit 0,18 sec.
Verfahrwege:
x-Weg 1/2/3: 210 mm
y-Weg 1/2/3: 110 mm
z-Weg 3: 300 (+100) mm
Verfahrweg Gegenspindel 920 mm
Vorschübe:
Eilgang ( X / Y / Z ) 3: 30 / 20 / 50 m/min
Tippvorschubgeschwindigkeit 0 - 5.000 mm/min
Gesamtleistungsbedarf 102 kVA
Maschinengewicht ca. 9,5 t
Raumbedarf ca. 15,5 x 5,5 x 4,0 m
Zubehör
Dokumentation
Späneförderer
Kühlmitteleinrichtung
Hochdruckkühlung Knoll KF200/1400 70 bar
Signallampe -dreifach-
C-Achse
Y-Achse
Gegenspindel
Werkzeugrevolver 3x
Portallader Promot EPL20 NC
Papierbandfilter
Werkzeughalter
angetriebene Werkzeuge
Werkzeugeinmeßarm 2x
Lünette SMW - SLU-1Z (auf Revolver)
Absauganlage ELBARON - EBR 5000 D
