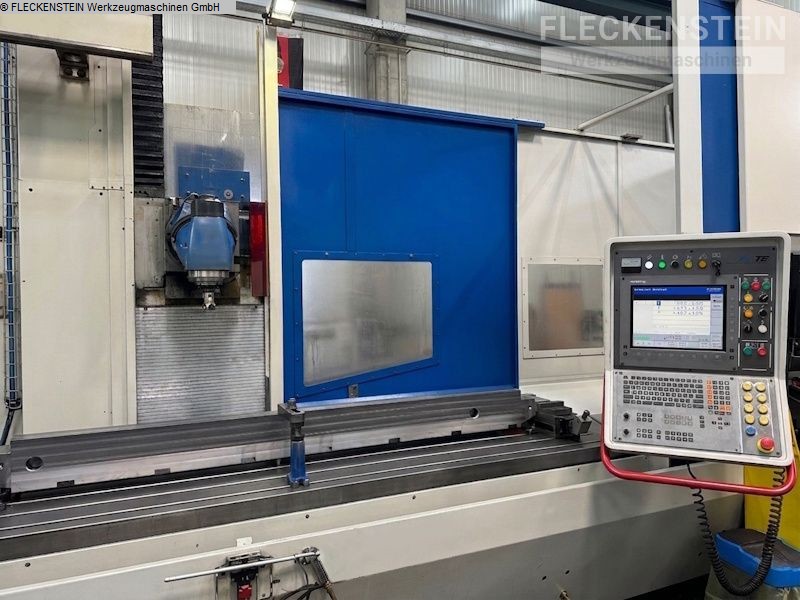

MTE BF 4200 Bettfräsmaschine - Vertikal

x-Weg: 4.000 mm
y-Weg: 1.200 mm
z-Weg: 2.000 mm
Steuerung: HEIDENHAIN iTNC 530 HSCI
Gesamtleistungsbedarf: 40 kW
Maschinengewicht ca.: 20 t
Raumbedarf ca.: 10,2 x 5,3 m
Leistungsstarke CNC-Bettfräsmaschine MTE BF 4200 mit HEIDENHAIN iTNC 530
Steuerung, ideal für die präzise Bearbeitung großer und schwerer Werkstücke bis
13.000 kg. Die Maschine verfügt über großzügige Verfahrwege (X: 4.000 mm, Y:
1.200 mm, Z: 2.000 mm), einen schwenkbaren Universalfräskopf sowie einen
60-fach Werkzeugwechsler. Nach umfangreicher Aufbereitung durch Fleckenstein
wird sich die Maschine in sehr gutem technischen und optischen Zustand befinden
und ist sofort einsatzbereit.
• Maschinenbett, -ständer und Vertikalsattel als Gusskonstruktion spannungsarm
geglüht
• Frässchieber als Gusskonstruktion
• Universaler Fräskopf, Positionierung über Hirth-Verzahnung, vordere Ebene
2,5°,
hintere Ebene 2,5°
• Ölkühlaggregat zur Kühlung des Hauptgetriebes
• Spindelantrieb 30 kW
• Automatisches Getriebe mit 3 Getriebestufen
• Spindeldrehzahl max. 3.000 min-1
• Achsantriebe mittels Präzisions-Kugelumlaufspindeln und digitaler
Servo-Motoren
• Kabelgebundener Messtaster HEIDENHAIN TS-220
• CNC-Steuerung HEIDENHAIN iTNC 530M incl. digitaler Antriebstechnik
• Tragbares elektr. Handrad HEIDENHAIN HR 410
• Schwenkbares Bedienpanel zur Maschinenbedienung vor der Maschine
• Autom. Werkzeugwechsler mit 60 Magazinplätzen, Wechselposition
horizontal/vertikal
• Kühlmittelanlage und Innerekühlmittelzufuhr durch die Spindel,
Papierbandfilter
• 2 St. Späneförderer längs im Arbeitsraum, 1 Querförderer Auswurf rechts hinten
• Direktes Messsystem in allen Achsen
• Hydraulischer Gewichtsausgleich in der Vertikalachse
• Teleskop-Stahlabdeckung der X-Achse
• Frässchieber oben und unten in der vertikalen Achse mit Gliederschürzen
geschlossen
• Hydraulikanlage
• Arbeitsraumbeleuchtung
• Lackierung RAL 9002 grauweiß/RAL 5010 enzianblau
• Ca. - Betriebsstunden: 28.000 h
