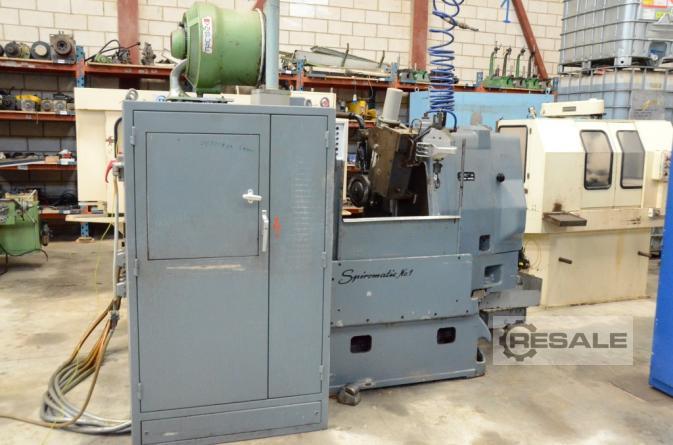

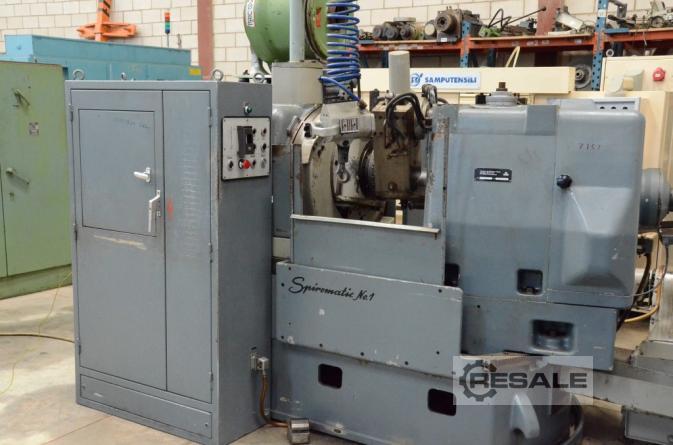

Zahnradhobelmaschinen OERLIKON SKM 1

Raddurchmesser - max. 320 mm
Radbreite 50 mm
Modul - max. 7,5
Modul - min. 2,1
Gesamtleistungsbedarf 13 kW
Maschinengewicht ca. 7 t
Raumbedarf ca. 1,7 x 1,9 x 2,7 m

Zahnbreite max. 50 mm
Verstellbereich für Hypoidräder (Offset) +/- 60 mm.
Durchgangsloch Spindelstücke 78 mm.
Tauchgang max 20 mm.
Vorschübe einschneiden, stufenlos 0,04 - 25 mm/min.
Abstand Kegelspitze/Werkstückspindl... 100 - 345 mm.
Abstand Kegelmitte/Messerkopfachse 25 - 150 mm.
Abstand Kegelmitte/Fräskopfspindel... 80 - 220 mm.
Max. Tellerrad-Ø bei mittlerem Spiralwinkel... 320 mm.
Max. Übersetzungsverhältnis 1 : 9,5
Modul 2,1 - 7,5
Äußerer Kegelabstand ca. 170 mm.
Eilgang 1,5 m/min.
Walzenvorschübe in Minuten von Winkelpe... 0,3 - 20
Spindelnase mit Kurzkegel, innen 140 mm.
Spindelnase mit Kurzkegel, außen 85 mm.
Spindeldrehzahlen in genormten Stufen 40-250 U/min
Drehung um die Maschinenmittelachse 90º
Ø max. Getriebe 320 mm.
Ø der Spindelnase 130 mm

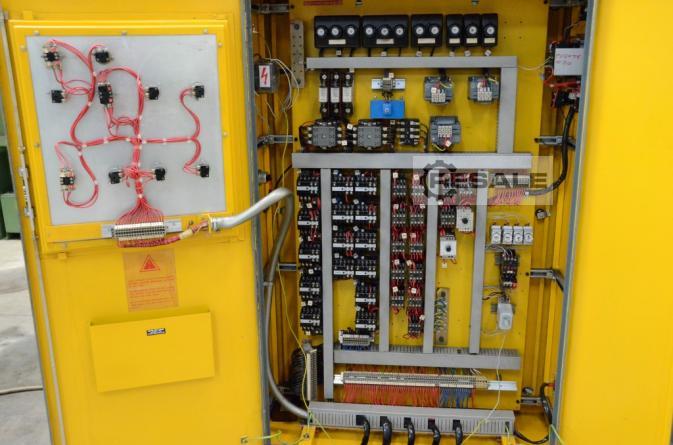

Elektrische Eigenschaften
Motorkühlung Leistung 1,2 Cv.
Leistung Hauptmotor 10 Cv.
Motorleistung Späneförderer 0,3 PS.
Motorleistung Vorwärts 2 PS.
Leistung Hydraulikmotor 2 PS.
Gesamtleistung 13 Kw.
Spannung 220/380V
