Schlitzspindel: 0
Anzahl der Fräsaggregate:
St.
Spindeldurchmesser: mm
Okoma Winkelkombination UF1 S und
Umfälzmaschine UF2 EG
inkl. Werkzeug IV78 Holz, IV78
Holz-Haustüren,
IV78 Holz-Aluminium-Fenster Gutmann mit gerader
und schräger Wange
im Kundenauftrag zu
verkaufen
-------------------------------------------------------<
br/>Technische Herstellerbeschreibung:

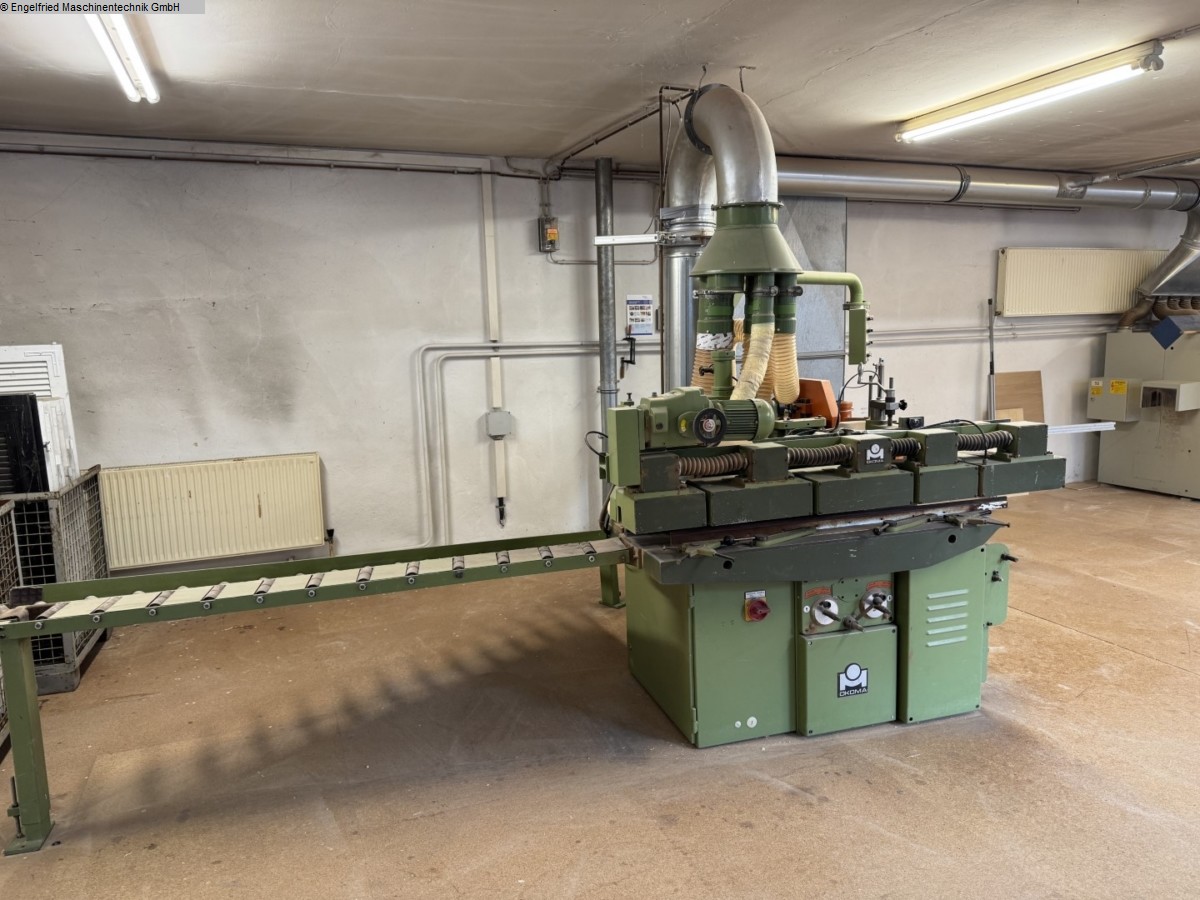

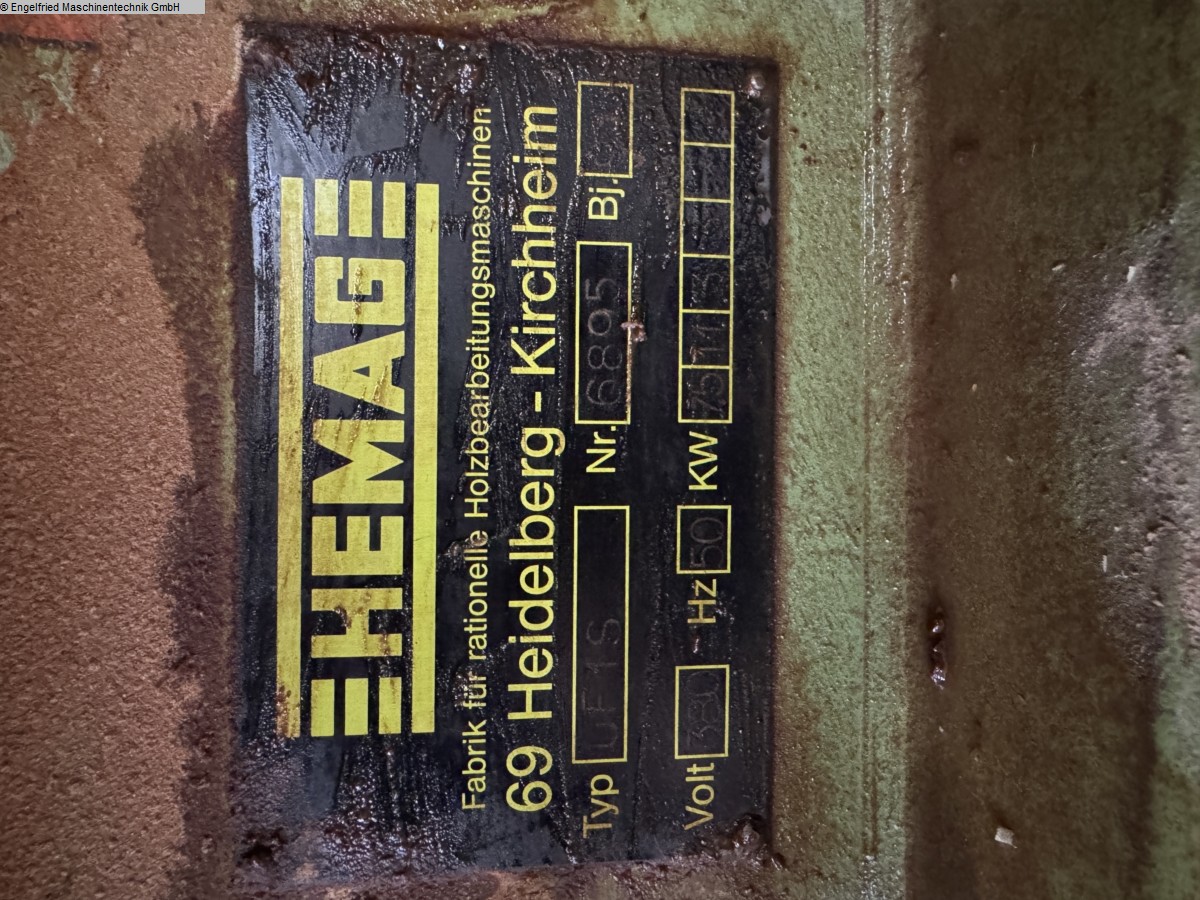

Okoma UF 1 S Schlitz-
und Profiliermaschine-
Umfälzmaschine
---------------------------------
Kompakter,
schwerer Fensterautomat in Gußbauweise, bestehend
aus:
Ablängsäge von oben arbeitend mit 12
Revolveranschlägen, zwangsgeführter
Sägenschutz zur
Unfallverhütung
Schlitzspindel 40 mm Durchmesser x 252 mm,
2-fach-Hub für
3 Werkzeugpositionen (Takthöhe 83 mm) Motor 7,5
kW
Rolltisch beidseitig verstellbar 0-60 Grad
automatischer Vorschub mit verschiedenen stufenlos einstellbaren
Geschwindigkeiten, doppelte
Preßluftspannung,
Längenanschlag LAS 3-fach-System 2300
mm
automatische Übergabe zum Profilteil
Profilspindel 40
mm Durchmesser x 252 mm
pneumatischer Hub für 2
Werkzeugpositionen
Motor 7,5 kW Spindel auf Werkzeugablaufkante
horizontal einstellbar,
vorderer Fräsanschlagbacken
verstellbar
Glasleistensäge mit Motor 3 kW mit
4-fach-Revolverkopfeinstellung,
schwerer Gelenkvorschub stufenlos
0-25 m/min. einstellbar,
Rollengruppen nach innen und außen
schwenkbar
Gegenanschlag mit
5-fach-Revolverkopf
Rahmenfräseinrichtung
-------------------
--------------
1 OKOMA-Umfälzautomat Modell UF 2
EG
-------------------------------------
1. Energiedaten
:
- Betriebsspannung : 3 Phasen, 380 V, 50 Hz.
- Druckluft
: Luftbedarf : 13 NL/min.
Betriebsdruck : 8 bar
aufber. Luft : nach Pneurop
6611
2. Profilspindel 1 :
- Spindelanordnung : rechts
- Leistung 11 kW
- Drehzahl 7000 UpM
- Drehrichtung :
Gleich- u. Gegenlauf
- Spindeldurchmesser 40 mm
- Nutzlänge
252 mm
- Werkzeugdurchmesser max. 230 mm
- U-Bewegung der
Profilspindel
- Positionierung vertikal
Antrieb :
Pneumatikzylinder 120 mm Takt
für 2
Werkzeugpositionen
Positionsgeber : Endschalter
-
Positionierung horizontal
Antrieb : Pneumatikzylinder
Vor-Zurück
Positionsgeber : Endschalter
-
Eintauchautomatik : Eintauchgeschwindigkeit regulierbar zum
ausrißfreien
Umfälzen
- Schutz- u.
Absaughaube m. Anschlußstutzen 140 mm Durchm.
3.
Profilspindel 2:
- Spindelanordnung : rechts
- Leistung 11 kW
- Drehzahl 7000 UpM
- Drehrichtung : Gegenlauf
-
Spindeldurchmesser 50 mm
- Nutzlänge 272 mm
-
Werkzeugdurchmesser max. 230 mm
- U-Bewegung der
Profilspindel
- Positionierung vertikal
Antrieb :
Pneumatikzylinder 90 mm Takt
für 3 Werkzeugpositionen
Positionsgeber : Endschalter
- Positionierung horizontal
Antrieb : Pneumatikzylinder Vor-Zurück
Positionsgeber :
Endschalter
- Schutz- u. Absaughaube mit Anschlußstutzen 140 mm
Druchm.
4. Beschlagfräsgerät EG:
- Spindelanordnung
rechts
- Antrieb: Drehstrommotor 3 kW
- Drehzahl 6000 UpM
- Spindeldurchmesser 30 mm
- Nutzlänge 47 mm
-
Positionierung vertikal : keine
- Positionierung horizontal
Antrieb: Pneumatikzylinder Vor-Zurück
Positionsgeber:
Endschalter (nur hinten)
- Schutz- und Absaughaube mit
Anschlußstutzen
80 mm Durchmesser
5. Anschlag :
-
1. Anschlag : vor Spindel 1
manuelle
Spanabnahme
Schnellverstellung üb.
Parallelogramm
- 2. Anschlag : zwischen Spindel 1 und 2
Spanabnahme : pneumatisch einstellbar
- 3.
Anschlag : nach Spindel 2
Festanschlag
6. Schleifgerät mit automatischem Aus- u.
Eintauchen
7. Vorschub :
- Rollenabstand von Achse zu
Achse 130 mm
- Rollendurchmesser 110 mm
- Rollenbreite 50
mm
- Vorschub wegschwenkbar
- mit pneumatischer
Arbeitswegsteuerung
8. Auflageschiene zum Umfräsen:
-
Schienenlänge : ca. 3000 mm
- Verstellbereich nach vorn : ca.
100 - 600 mm
9. Elektr. Steuerung :
-
Speicherprogrammierbare Steuerung: Siemens-Elektronik-
PC-Steuerung, 30 Programme, 380 V., 50 Hz.
- Leistungsteil :
Siemens S 5
- Berührungslose
Endschalter
---------------------------------

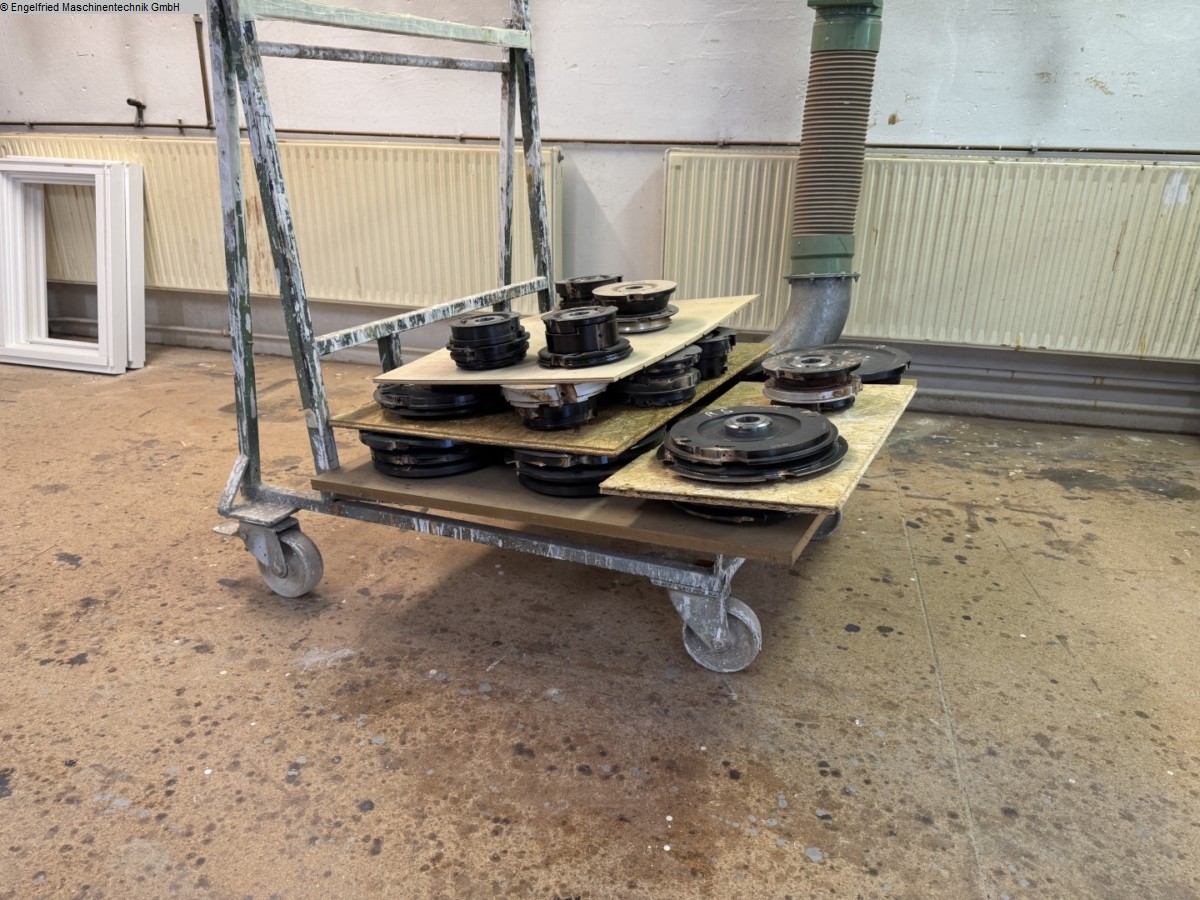

Inklusive
Werkzeug der Firma Gold:
IV78 Holzfenster
IV78
Holz-Haustüren
IV78 Holz-Aluminium-Fenster Gutmann mit gerader
und schräger Wange
---------------------------------
Preis
der o.g. Maschinen auf
Anfrage!
---------------------------------
(technische
Daten laut Hersteller - ohne Gewähr
!)
