x-Weg:550 mm
y-Weg:305 mm
z-Weg:460 mm

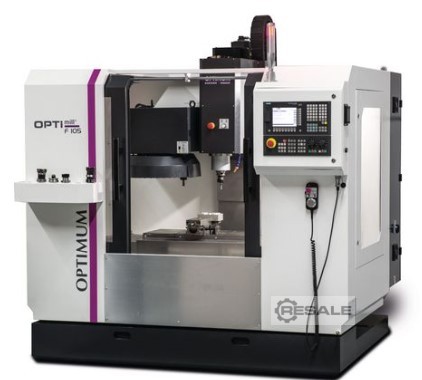

OPTImill F 105 Sinumerik 808D ADVANCED CNC-Fräsmaschine
ORIGINALBILDER: Werden gerne bei Anfrage übermittelt.
Hersteller: Optimum
Modell: OPTImill F 105
Steuerung: Siemens Sinumerik 808D ADVANCED
Baujahr: 2020
Zustand: sehr gut
Verfügbarkeit: ab sofort
Neupreis war € 56.000
Technische Daten:
- Verfahrweg:
X-Achse automatisch 550 mm
Y-Achse automatisch 305 mm
Z-Achse automatisch 460 mm
- Max. Spindelgeschwindigkeit: 10.000 min¯¹
- Karussell-Werkzeugwechsler: 12 Werkzeugplätze
- Linearführungen: Alle mit Edelstahlabdeckungen
- Automatische Zentralschmierung
- Siemens Hauptspindelmotor
- Servoantrieb von SIEMENS: Geschlossener Regelkreis in allen
Achsen
- Maschinenleuchte im Arbeitsraum
- Tragbares, elektronisches Handrad: Mit Zustimmtaster und
Not-Halt-Schlagschalter
- Kühlmitteleinrichtung: 120 Liter Kühlmitteltank
- Massiver, exakter Frästisch: Groß dimensioniert und präzise
oberflächenbearbeitet
- Großzügig gestaltete Zugangstüren: Minimiert Reinigungs- und
Wartungszeit
- Softwarepaket „SINUMERIK 808D on PC
Abmessungen und Gewichte:
Länge ca. 2164 mm
Breite/Tiefe ca. 1860 mm
Höhe ca. 2200 mm
Gewicht ca. 2800 kg
Bohr-Fräsleistung:
Messerkopfgröße max. 70 mm
Schaftfräsergröße max. 35 mm
Eilgang Geschwindigkeit:
X-Achse 15000 mm/min
Y-Achse 15000 mm/min
Z-Achse 15000 mm/min
Elektrische Daten:
Anschlussspannung 400 V
Netzfrequenz 50 Hz
Elektrischer Anschluss
Gesamt Anschlusswert 15 kVA
Frästisch horizontal:
Länge 800 mm
Breite 320 mm
Abstand Vertikalspindel - Frästisch min. 100 mm
Abstand Vertikalspindel - Frästisch max. 600 mm
T-Nuten Größe 14 mm
T-Nuten Anzahl 3
T-Nuten Abstand 100 mm
Traglast max. 300 kg
Genauigkeit:
Wiederholgenauigkeit ± 0,008 mm
Positioniergenauigkeit ± 0,008 mm
Kühlschmiermittelsystem:
Kühlmittelpumpe(n) Antriebsleistung 650 W
Tankinhalt 120 l
Pneumatischer Anschluss
Betriebsdruck 7 bar
Vertikalspindel:
Spindelaufnahme BT 40
Drehzahlbereich 10 10000 min¯¹
Leistung Antriebsmotor Dauerbetrieb S1 7,5 kW
Leistung Antriebsmotor S6-30 % Betrieb 11 kW
Drehmoment Antriebsmotor Dauerbetrieb S1 48 Nm
Drehmoment Antriebsmotor 30% Betrieb S6 70 Nm
Vorschubmotor Drehmoment:
X-Achse Dauerbetrieb S1 8 Nm
Y-Achse Dauerbetrieb S1 8 Nm
Z-Achse Dauerbetrieb S1 11 Nm
Werkzeugwechsler:
Bauart Karussell
Anzahl der Werkzeugplätze 12
Werkzeuge:
Werkzeugdurchmesser max. 70 mm
Werkzeuglänge max. 300 mm
Werkzeuggewicht max. 6 kg
Zeit-Werkzeugwechsel Werkzeug zu Werkzeug (T to T)
Lieferumfang:
- CNC-Fräsmaschine OPTImill F 105 Sinumerik 808D ADVANCED
- Softwarepaket „SINUMERIK 808D on PC
- Maschinenleuchte
- Tragbares, elektronisches Handrad
- Kühlmitteleinrichtung
- Zubehör und Ausstattungsoptionen
- Elektropneumatische Werkzeugspanneinrichtung
- Zusätzliche Werkzeuge und Halterungen
- Erweiterte Softwarepakete für spezielle Anwendungen
Die Maschine befindet sich in Graz und ist in einem hervorragenden
Zustand. Eine Besichtigung der Maschine vor Ort oder per
Videotelefonie kann gerne vereinbart werden.
Kontaktieren Sie uns für weitere Informationen und um einen
Besichtigungstermin zu vereinbaren!
