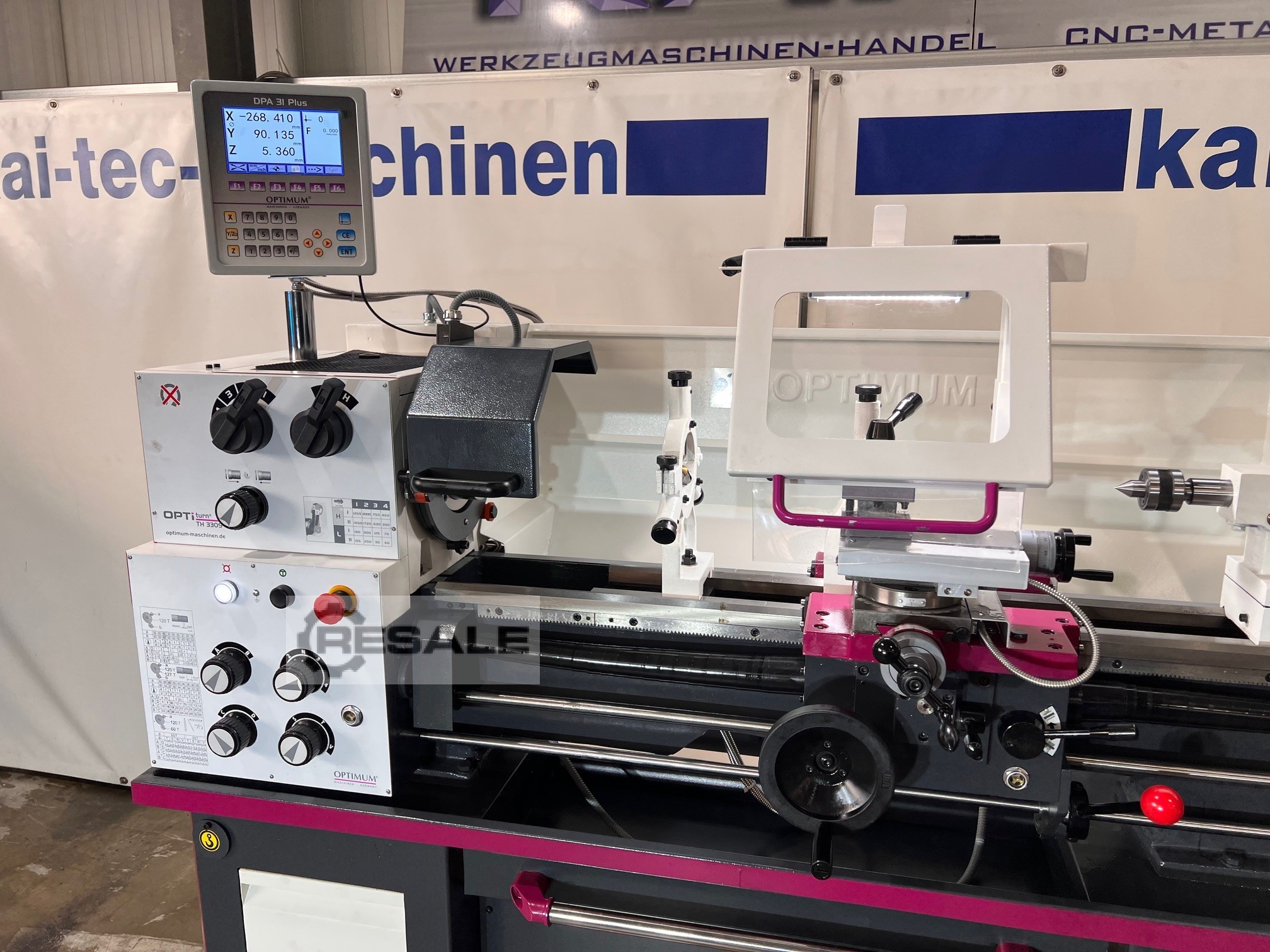

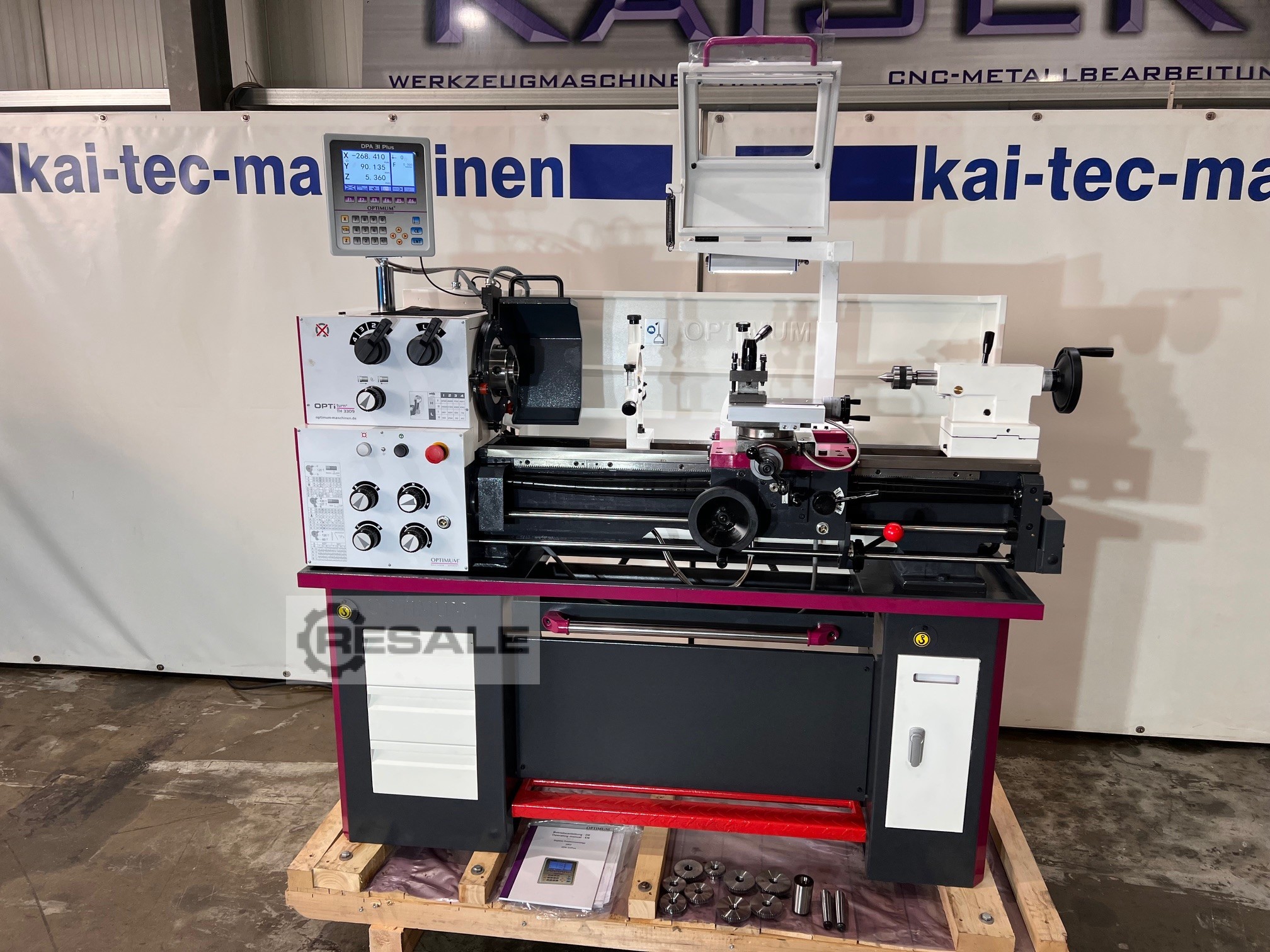

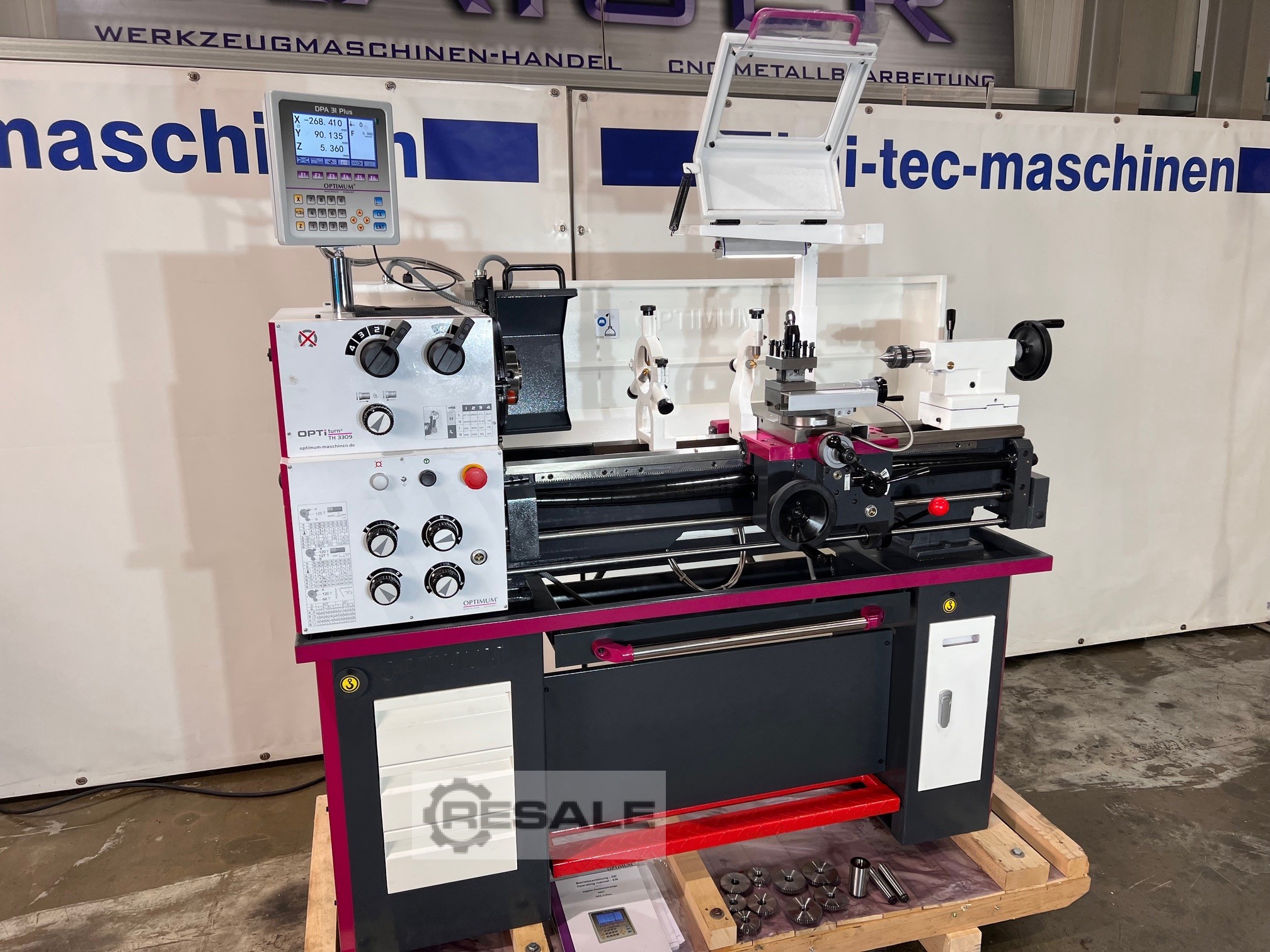

Leit- und Zugspindeldrehmaschinen OPTIMUM OPTIturn TH 3309D

Leit- und Zugspindel-Drehmaschine OPTIturn TH 3309D

Technische Details und Eigenschaften:

Hersteller: Optimum
Modell: OPTIturn TH 3309D

Baujahr: 2024
Zustand: Neumaschine
Lieferzeit: Sofort verfügbar (Zwischenverkauf vorbehalten)

Abmessungen und Gewicht:


Länge (Produkt): ca. 1685 mm
Breite/Tiefe (Produkt): ca. 745 mm
Höhe (Produkt): ca. 1590 mm
Gewicht (Netto): 512 kg

Arbeitsbereiche:

Spitzenhöhe: 165 mm
Spitzenweite: 830 mm
Umlaufdurchmesser über Maschinenbett: 330 mm
Umlaufdurchmesser über Planschlitten: 208 mm
Drehlänge in der Bettbrücke: 430 mm

Drehzahlbereich:

Anzahl der Drehzahlbereiche: 16
Drehzahlbereich: 70 – 2000 min⁻¹
Elektrische Daten
Leistung Antriebsmotor: 1,5 kW
Anschlussspannung: 400 V
Netzfrequenz: 50 Hz

Spindel:

Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 4
Spindelbohrung/Stangendurchlass Durchmesser: 38 mm
Stahlhalter Aufnahmehöhe max.: 16 mm
Spindelkonus: MK 5

Reitstock:

Reitstockaufnahme: MK 3
Reitstock Pinolenhub: 110 mm
Reitstock Pinolendurchmesser: 32 mm

Steigungen:

Steigung Metrisch: 0,4 – 7 mm/U (26 Steigungen)
Steigung Zoll: 56 – 4 Gg/1" (34 Steigungen)

Verfahrweg:

Oberschlitten: 98 mm
Planschlitten: 164 mm
Bettschlitten: 695 mm

Vorschub:

Längs: 0,052 – 1,392 mm/U (32 Vorschübe)
Plan: 0,014 – 0,38 mm/U (32 Vorschübe)

Im Lieferumfang enthaltenes Zubehör:

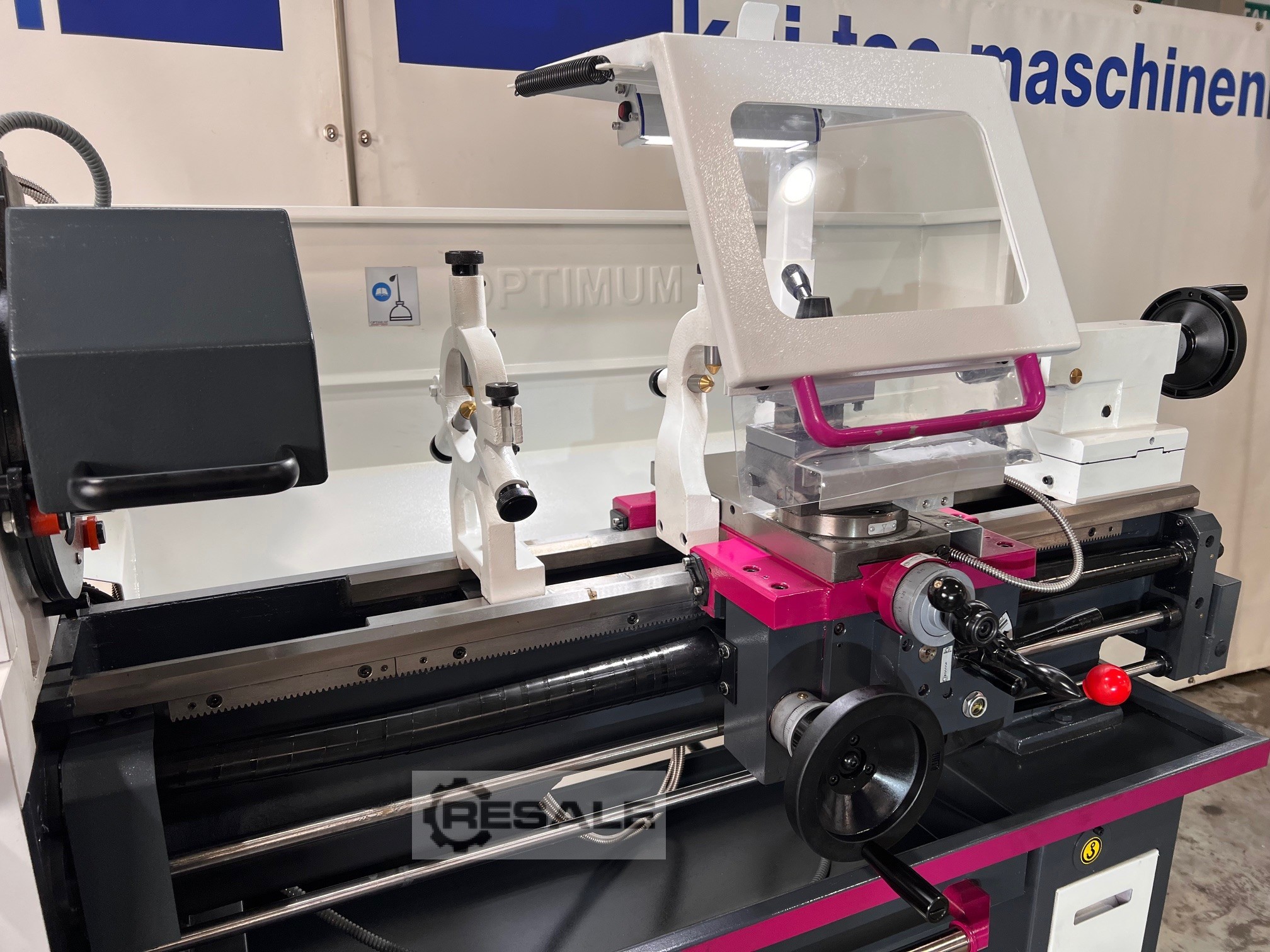

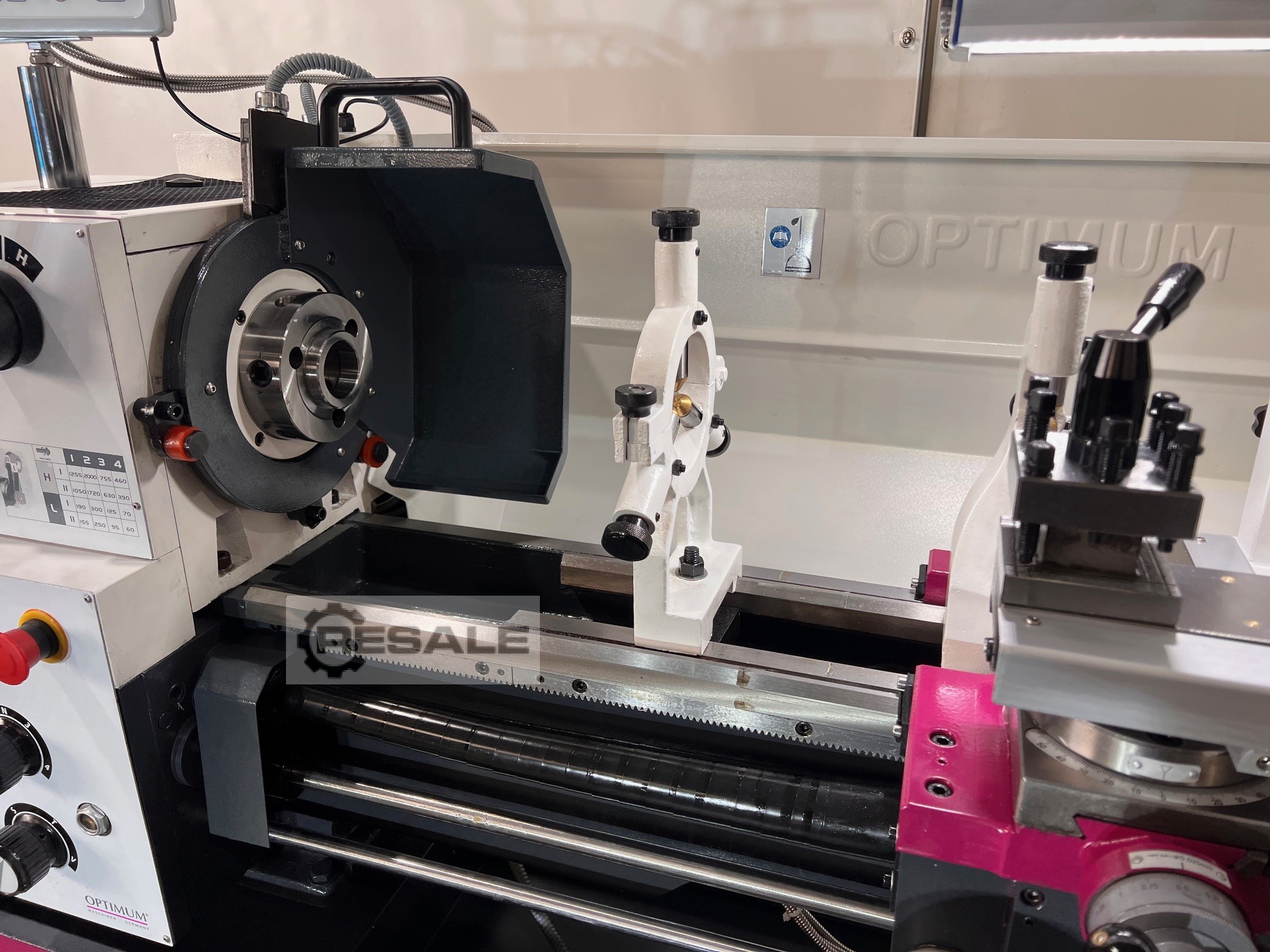

Feststehende Lünette (Durchlass Ø 6 - Ø 50 mm)
Mitlaufende Lünette (Durchlass Ø 8 - Ø 30 mm)
LED-Maschinenleuchte
Reduzierhülse MK 5 / MK 3
Zwei feste Zentrierspitzen MK 3
Vierfach-Stahlhalter 16 mm

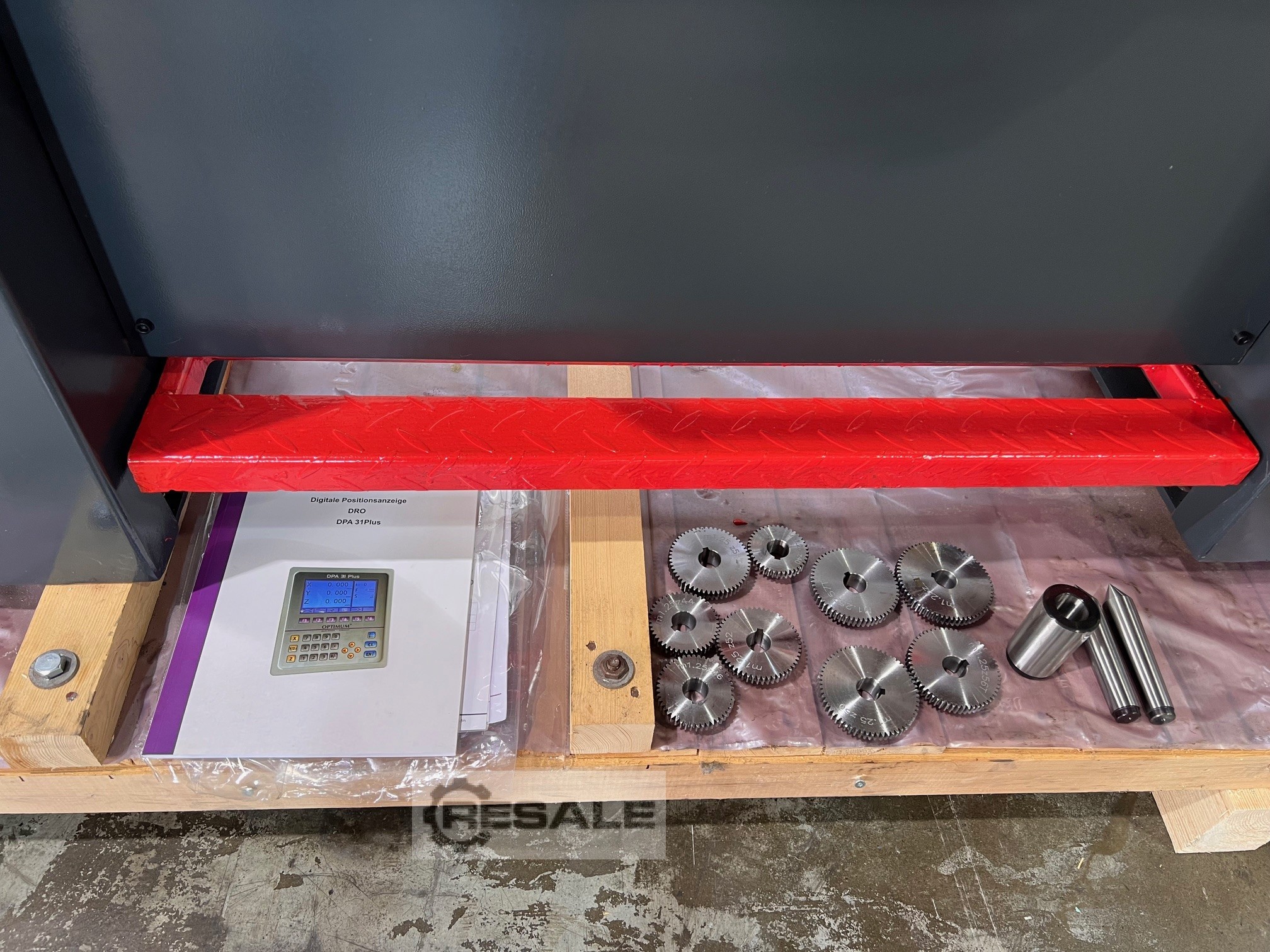

Wechselzahnräder-Satz
Maschinenunterbau
Maschinenerstbefüllung mit Qualitätsöl
Bedienwerkzeug

Weiteres Zubehör auf Anfrage
Preis und weitere technische Daten auf Anfrage

Verkäufer Angebot Nr. resale 04-03-107
