Stößelhub - max.:350 mm
Ausladung:500 mm
Tischdurchmesser:450 mm

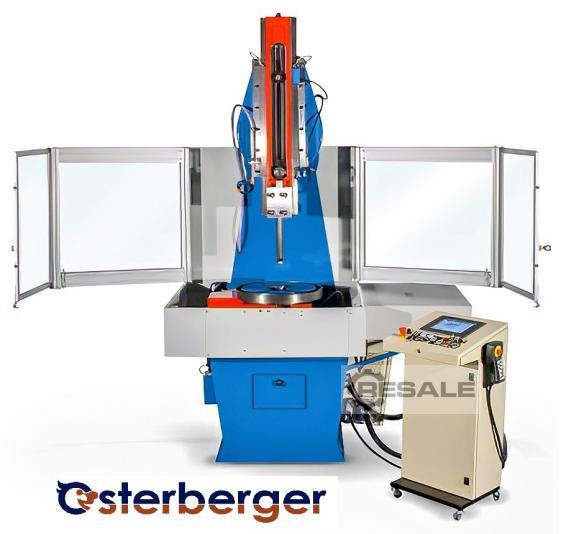

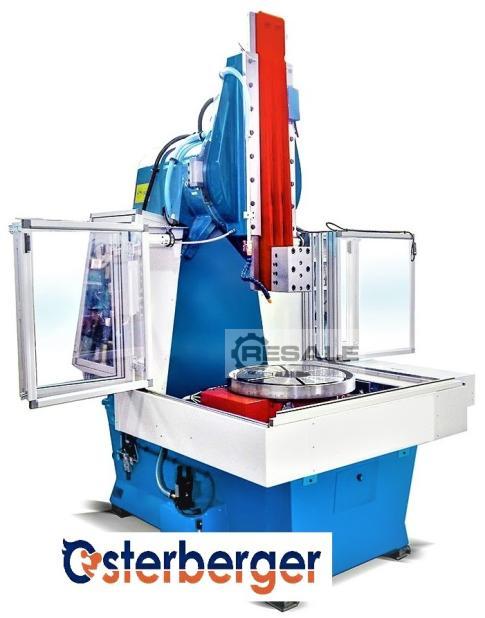

CNC - gesteuerte Präzisions-Senkrechtstoßmaschine mit vier CNC –
Achsen und einer elektronischen Ansteuerung des Rundteiltisches mit
einer Positioniergenauigkeit von 0,001°.
Eine Maschine für die rationelle Anfertigung von:

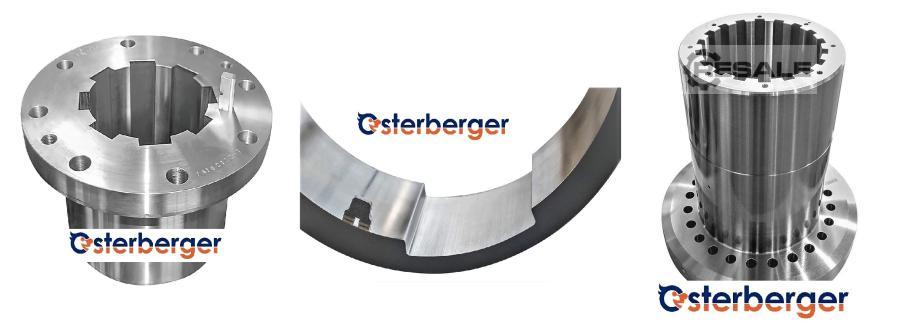

- Passnuten (auch konischer Nuten)
- Keilwellen

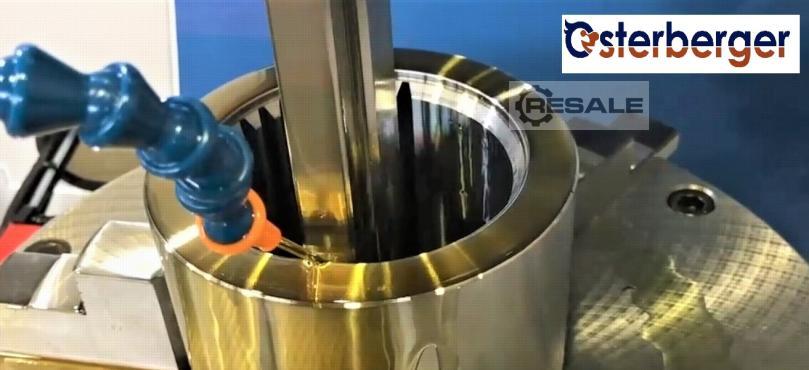

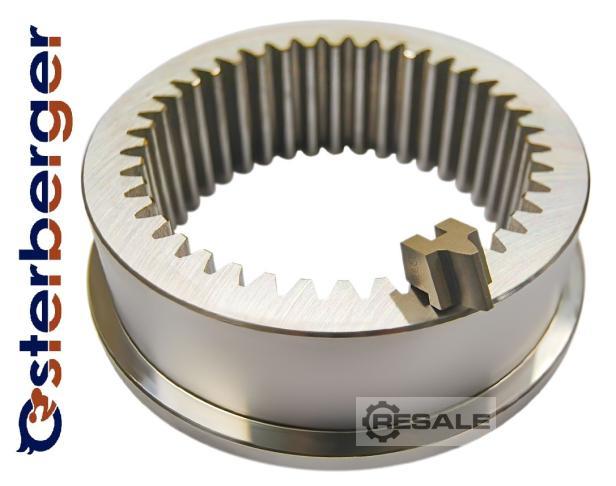

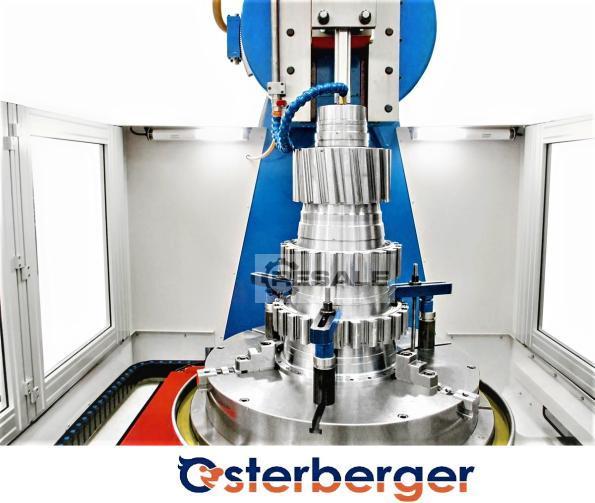

- Innen- und Außenverzahnungen
- Zahnstangen
CNC - Steuerung mit 10 Farbbildschirm und Touch Screen – Software
für Schruppen – Schlichten – Feinschlichten (Damit werden
Oberflächen höchstmöglicher Gütegrade erreicht.)
Hubbereich des Stoßschlittens bis 350 mm programmierbar
Stoßschlittengeschwindigkeiten 0 bis 80 Hübe/min stufenlos
regelbar
Stoßschlittenschwenkbereich +/- 20°
Größte Werkstückhöhe 640 mm
Ausladung 500 mm
Rundteiltischgröße 450 mm
Bohrung im Rundteiltisch Ø 135 mm
Maximale Tischbelastung 1.250 kg
Tischverfahrwege längs und quer – 340 x 340 mm
Kraftübertragung der X + Y – Achse durch Präzisions-
Kugelrollspindeln
Antriebsleistung des Servomotors für den Stoßschlitten 8 kW
Abmessungen der Maschine ohne Bedienkonsole 1,7 x 1,75 m x H 3,05 m
Gewicht der Maschine zirka 2.600 kg
- Automatische, elektronisch überwachte Zentralschmieranlage für die
Führungsbahnen.
- Schneidölanlage für das Kühlschmieren der Stoßmesser
