PANASONIC TL-1800 GIII Schweissroboter

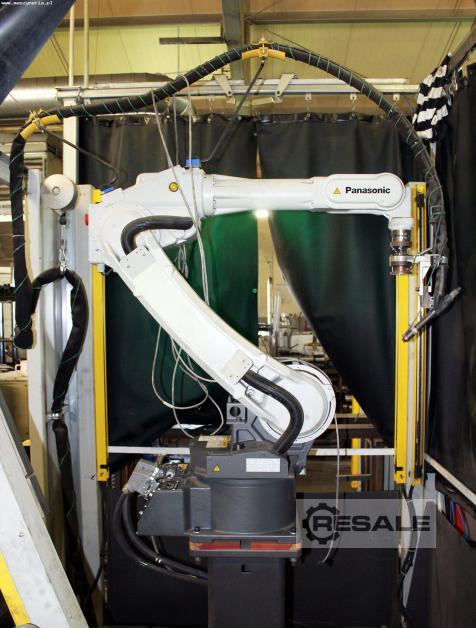

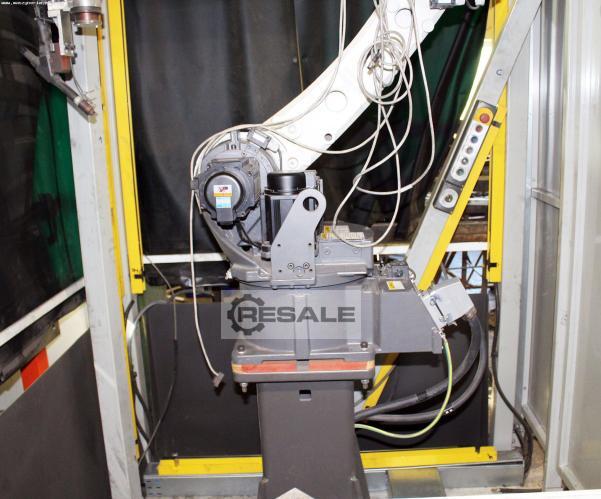

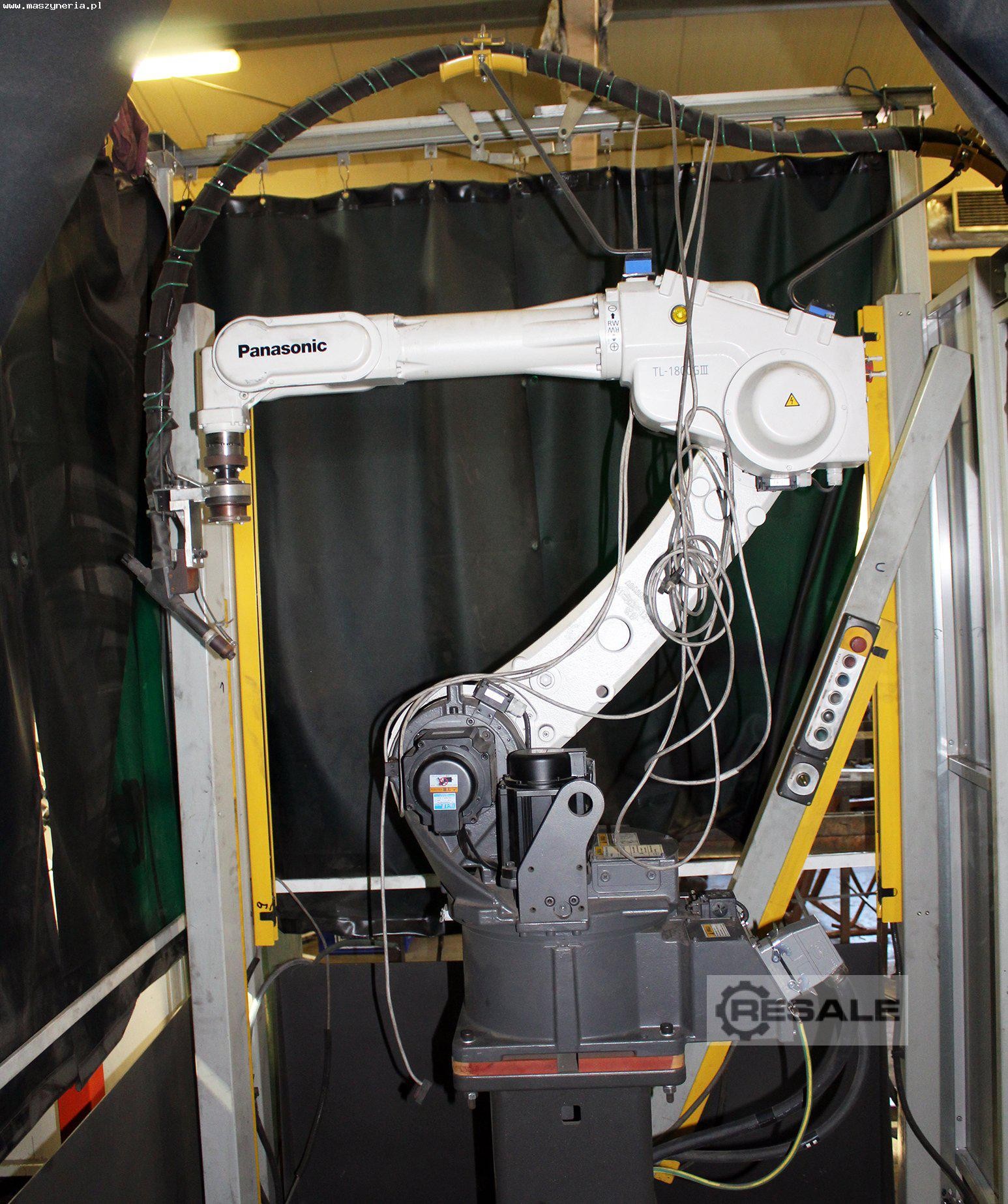

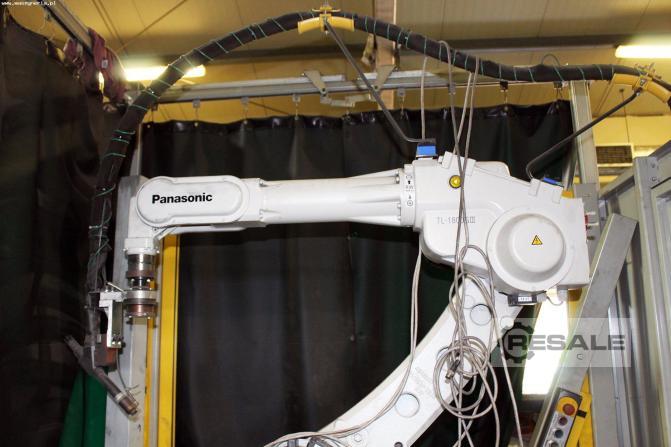

Schweißroboter PANASONIC TL-1800 GIII wurde 2021 von Panasonic Smart Factory Solutions Co. in Japan gebaut. Die Maschine, die sich durch ihre hohe Zuverlässigkeit und einfache Bedienung auszeichnet, ist eine ausgezeichnete Wahl für das Präzisionsschweißen von Werkstücken im TIG-Verfahren. Sein schlankes Design in Verbindung mit dem großen Bewegungsbereich des Arms ermöglicht freies Arbeiten in allen Positionen, auch an schwer zugänglichen Stellen. Der Roboterarm TL 1800 wird zusammen mit einer Ausrüstung angeboten, die eine Steuerung, eine tragbare Steuereinheit und ein TIG-Schweißgerät umfasst. Das Gesamtgewicht der Maschine beträgt 215 kg.

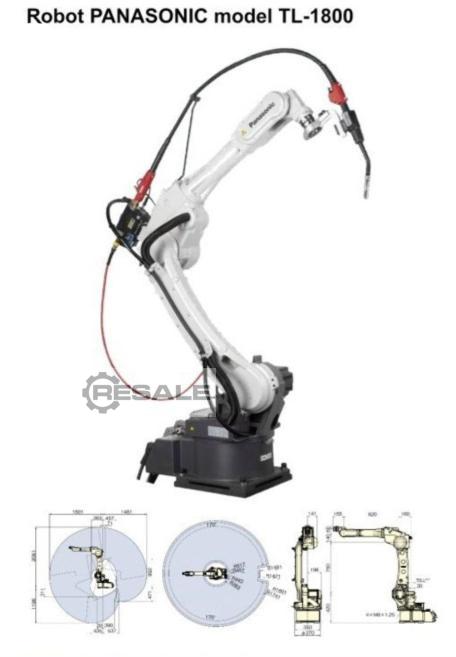

Technische Daten des Roboters PANASONIC TL-1800 GIII
- Anzahl der Achsen: 6
- maximale Traglast: 8 kg
- maximale Armreichweite: 1801,8 mm
- Bewegungsbereich der Roboterachsen
Achse 1 (rotating trunk): ± 170°
Achse 2 (upper arm): -90° / +165°
Achse 3 (forearm): -80° / +210°
Achse 4 (rotating wrist): ± 270°
Achse 5 (bending wrist): -160° / +95°
Achse 6 (twisting wrist): ± 400°
- Geschwindigkeit der Roboterachsenbewegung
Achse 1 (rotating trunk): 195°/s
Achse 2 (upper arm): 197°/s
Achse 3 (forearm): 205°/s
Achse 4 (rotating wrist): 385°/s
Achse 5 (bending wrist): 375°/s
Achse 6 (twisting wrist): 624°/s
- Wiederholbarkeit der Positionierung: ± 0,08 mm
- Betriebsstunden: 820 h
- Gewicht der Maschine PANASONIC TL 1800: 215 kg

Ausstattung des 6-Achs-Roboters PANASONIC
Steuerung PANASONIC G3
- Anzahl der steuerbaren Achsen: 6
- Anzahl der digitalen I/O-Module: 40
- Schutzart: IP 32
- Externer Speicher: SD-Karte, USB-Anschluss (2 Stk.)
- Spannungsversorgung: 3x 200 V; 50/60 Hz
- Abmessungen (L x B x H): 553 x 550 x 680 mm
- Gewicht: 60 kg

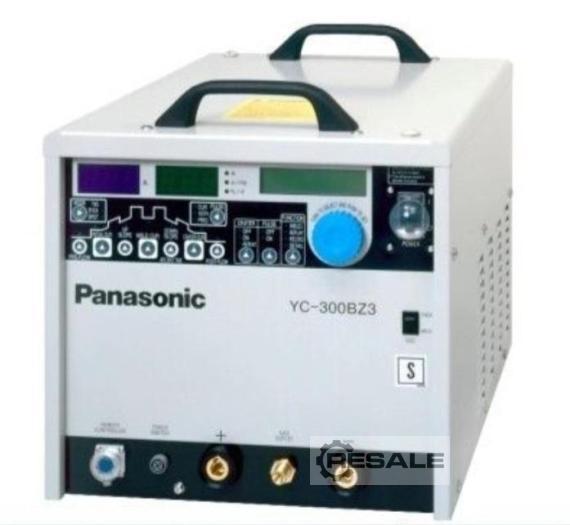

Schweißquelle PANASONIC YC-300BZ3
- Schweißverfahren: DC WIG, DC Impuls WIG
- Spannung: 400 VAC
- Frequenz: 50/60 Hz
- Nennleistung: 11 kVA
- Schweißstrom: 4-300 A
- Arbeitszyklus: 40%
- Abmessungen (L x B x H): 380 x 510 x 410 mm
- Gewicht: 66 kg

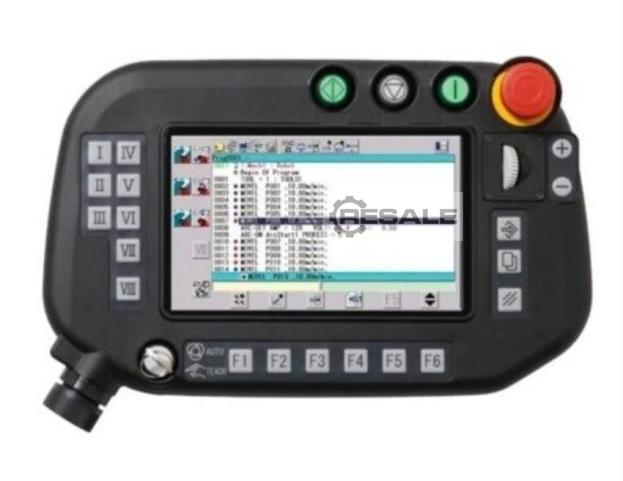

Tragbare Steuereinheit (pendant)
- 7″ LCD-Farbbildschirm
- 6 separate Tasten für jede Achse
- Externer Speicher: SD-Karte, USB-Anschluss (2 Stk.)
