Paul 20 E Kappsägen

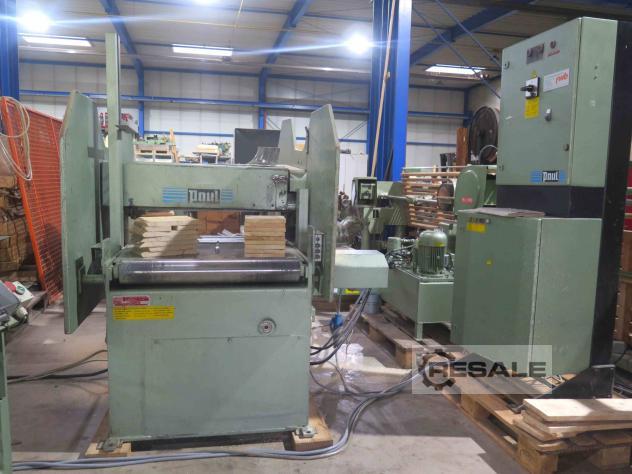

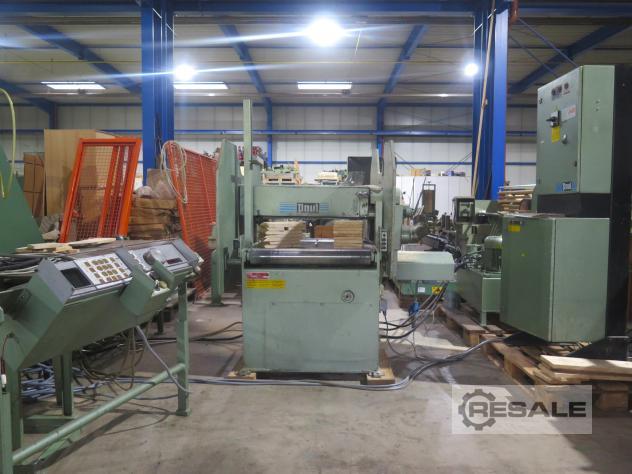

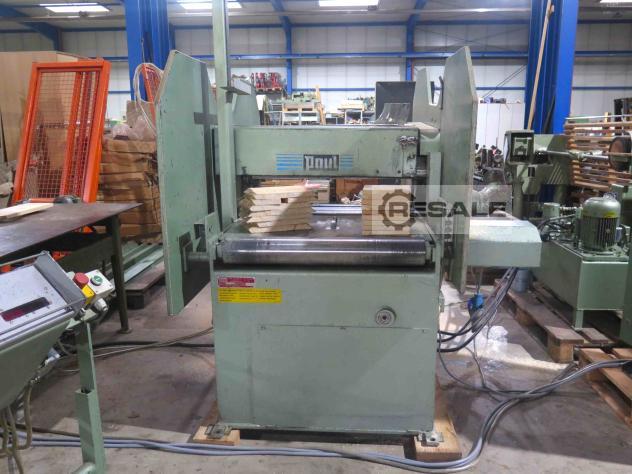

Untertischkappsäge / Optimierungskappsäge Paul
Type 20 E / NC Steuerung Maxi 0.3
Maschinen-Nr. 9159582
Baujahr 10.7.92

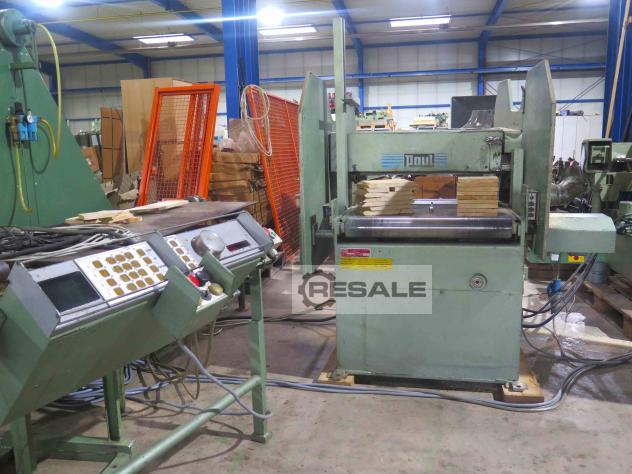

NC-Steuerung Maxi 0.3/X.3 für Längen- und Stückzahleingabe,
Schnittbreite max. ca. 700 mm
Schnitthöhe max. ca. 150 mm

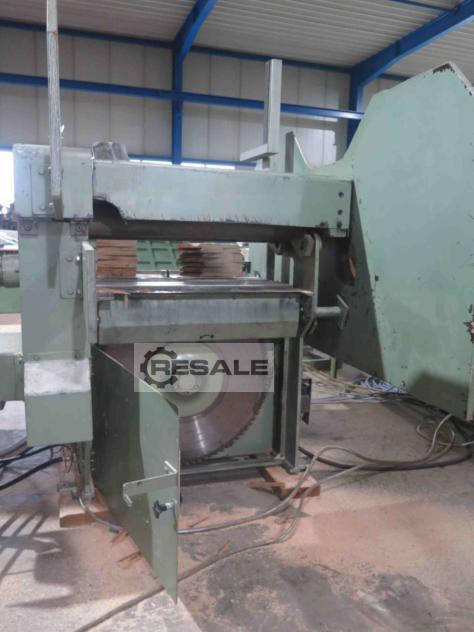

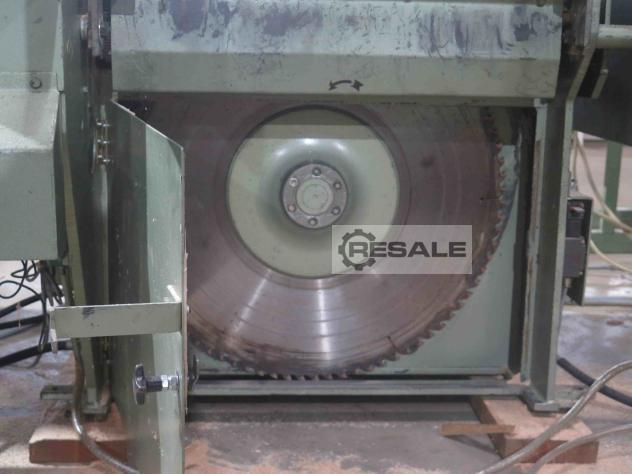

Sägeblattdurchmesser 800 mm
Sägemotor 7,5 kW
Vorschubmotor 4 kW
Hydraulikpumpe Motor 2,2 kW
Drehzahl des Sägeblattes 1450 U/min.
stufenlos regelbarer Vorschub des Sägeblattes bis 0,2 m/sek.
Schnittzeit je nach Querschnitt (einstellbar) 0,5 – 3 sek.
angetriebene Walzen 2 oben und 2 unten
Walzendurchmesser 106,1 mm oben und unten
regulierbarer Walzendruck
Transportgeschwindigkeit stufenlos regelbar von 0 – 2,3 m/sek.
Kürzeste Eingangslänge bei manueller Zuführung ca. 500 mm
Kürzeste Eingangslänge bei automatischer Zuführung ca. 1500 mm
Längengenauigkeit +- 2 mm
Vermessung über Meßrolle im Tisch
programmierbare Brettlängen 30 – 9000 mm
max. Stückzahl pro Länge 9999
Absaugstutzendurchmesser oben 2 x 120 mm, unten 250 mm
Erforderl. Luftleistung bei 20 – 30 m/sek. Luftgeschwind. 1450 – 2200 m³/h
für die obere Absaugung und für die untere Absaugung 3600 – 5500 m³/h
komplett mit Bedienungsanleitung und Elektroplänen

Maschinenmaße:
Kappsäge L 1700 x B = Tiefe 1900 x H 160 mm, Gewicht ca. 940 kg
Schaltschrank L 600 x B 500 x H 1850 mm, Gewicht ca. 100 kg

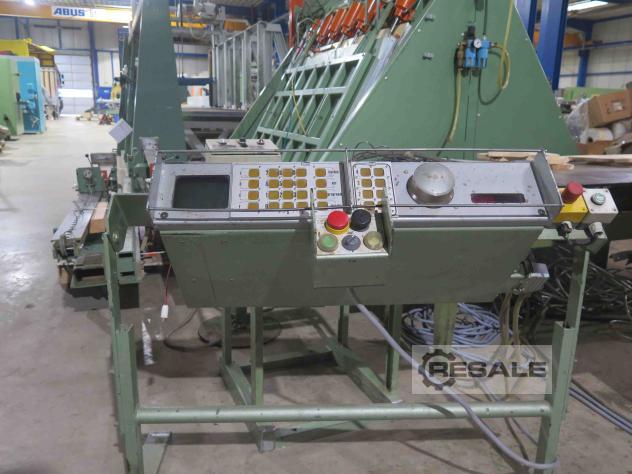

Bedienpult L 1200 x B 500 x H 1100 mm, Gewicht ca. 100 kg
Hydraulikpumpe L 1000 x B 500 x H 800 mm, Gewicht ca. 100 kg
