80 kHz Hochfrequenz-Generator
7,5 kW Vollwelle
Bis zu 120 kVp
Bis zu 60 mA für Röntgenfilmaufnahmen
Kontinuierlicher Fluor-Boost-Modus bis zu 20 mA
Gepulster Durchleuchtung bis 60 mA
50 Hz 240 V-10A
Röntgenröhre:
Röntgenröhre mit rotierender Anode
Brennfleckgrösse: 0,3 mm und 0,6 mm
Anodenwärmekapazität: 300.000 HE
Anodenkühlrate: 70.000 HU / min
Wärmekapazität des Gehäuses: 1.900.000 HU
Anodendurchmesser: 2,8 "
Anodenwinkel: 10 °
Kollimator:
Iriskollimation mit zwei gegenüberliegenden Bleiverschlüssen, die
eine elliptische, runde und rechteckige Kollimation ermöglichen
Mindeststrahlgröße <5 x 5 cm2
Blenden sind stufenlos einstellbar

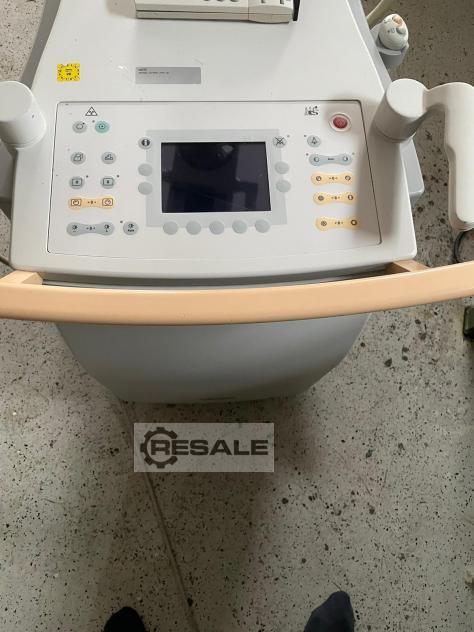

Alle Funktionen werden über das C-Arm-Bedienfeld ferngesteuert
Durchleuchtungsmodus:
Brennfleck: 0,3 mm und 0,6 mm
kVp-Bereich: 40 - 120 kVp
mA-Bereich: 0,2 - 20 mA kontinuierlicher hochauflösender
Fluor-Boost-Modus
Automatischer und manueller Modus
Dauerbetrieb oder gepulster Betrieb
ADR variiert mA, kVp und Kameraverstärkung
Benutzerspezifische ADR-Tabellen
Gepulster Fluor-Modus:
Halbdosis-Fluoroskopie
Vierteldosis-Fluoroskopie
Brennpunkt: 0,6 mm
kVp-Bereich: 40 - 120 kVp
mA-Bereich: 0,4 - 12 mA
Pulsfrequenz: 6,25 oder 12,5 Impulse pro Sekunde
Impulsbreite: 11 bis 37 Millisekunden
Computergesteuerte DLR-, mA-, kVp- und Kameraverstärkung
Gepulster Fluoroskopie-Modus:
Brennfleck: 0,6 mm
kVp-Bereich: 40 - 110 kVp
mA-Bereich: Bis zu 60 mA
Pulsfrequenz: 3 bis 30 Impulse pro Sekunde. (Optional)
Impulsbreite: 8,0 / 9,5 / 11,1 Millisekunden
Computergesteuerte Kamera-Iris, mA, kVp und Kamera-Verstärkung
Digitalbelichtungsmodus:
Brennfleck: 0,6 mm
kVp-Bereich: 40 - 110 kVp
mA-Bereich: 1,0 - 75 mA
Röntgenmodus:
Brennfleck: 0,6 mm
kVp-Bereich: 40 - 120 kVp
Feste 60 mA
0,6 mm - mAs Bereich: 3,2 - 125 mAs
Video Imaging System

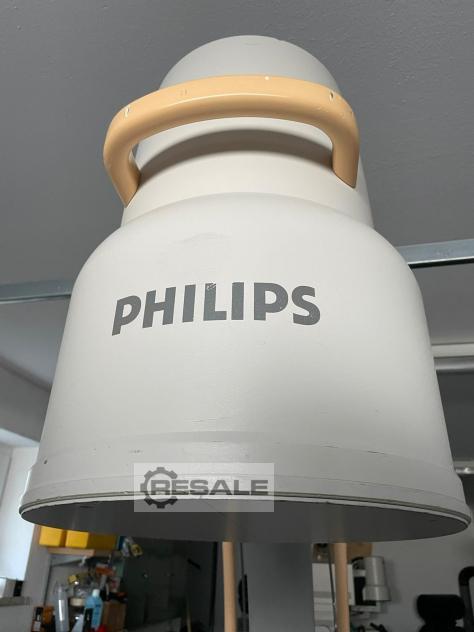

9 "Bildverstärker:
Tri-Mode 31/ 23 / 17 Bildverstärker
31: 1,2 lp / mm
23: 1,4 lp / mm
17: 2,0 lp / mm
DQE: 65% (typisch)
Videokamera:
Hochauflösende CCD-Kamera
525 Linien
Vollbildaufnahme
360 ° motorisierte Drehung
Bildumkehrung von links nach rechts
Bildumkehrung von oben nach unten
Negativer Modus
Computergesteuerte Funktionen: (optional)
Ausblenden
Kamera Iris

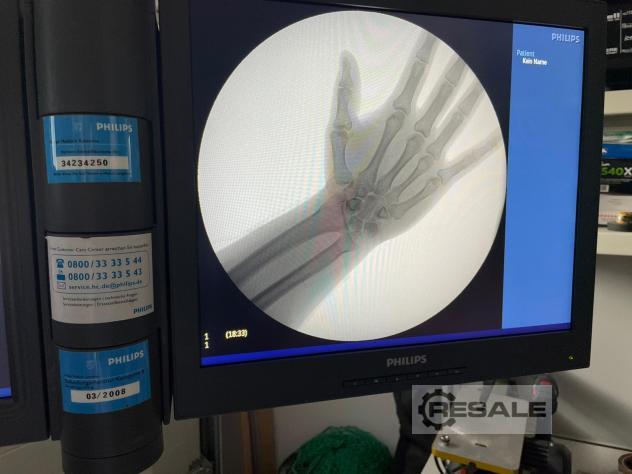

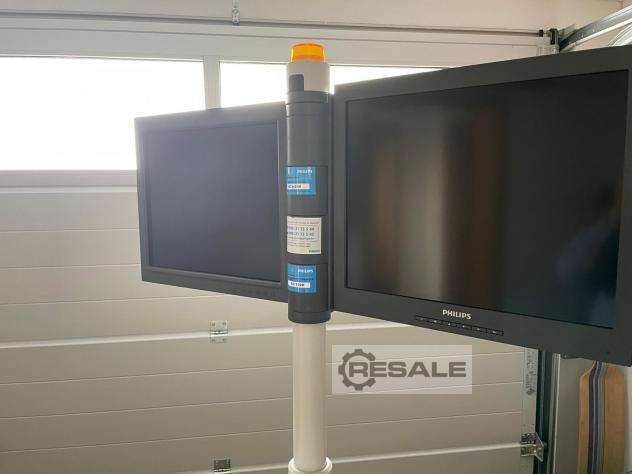

Videoanzeige:
Dual 17 "hochauflösend, blendfrei, antistatisch
Umgebungslichtsensor
Multi-LED-Röntgenanzeige „ON
Zusatzfunktionen
DICOM
USB
Gefäßfunktionen
Erweiterte Gefäßfunktionen
Herz gepulste Funktionen
Physikalische Spezifikationen
C-Arm Abmessungen:
Höhe: (1805/2305 mm)
Breite: 880 mm
Länge: (1930 mm)
Gewicht: 315 kg
Abmessungen des Monitorschrankes:
Höhe: 1760 mm
Breite: 800 mm
Tiefe: 925 mm
Gewicht: 135 kg
